Sistema de Motion Magnification para visualizar y analizar vibraciones de máquinas y estructuras mediante video. VibVue 4 combina medición, análisis dinámico y amplificación de movimiento, con Warp Speed disponible en la versión Pro.

VibVue® 4 de Mechanical Solutions, Inc. (MSI) es una plataforma de Motion Magnification que permite visualizar y analizar movimientos y vibraciones de máquinas, estructuras y componentes mediante video.

La tecnología procesa el movimiento registrado por una cámara y amplifica digitalmente desplazamientos que normalmente serían imperceptibles al ojo humano, permitiendo observar cómo se mueve realmente una máquina durante su funcionamiento.

Además de visualizar el movimiento, VibVue permite realizar mediciones de frecuencia, desplazamiento, velocidad y aceleración, analizar espectros y formas de onda y estudiar el comportamiento dinámico de múltiples regiones dentro de la imagen.

Vea el movimiento que otros instrumentos no pueden mostrar

Una de las principales ventajas de Motion Magnification es que permite evaluar simultáneamente una zona completa de la máquina o estructura, en lugar de limitar el análisis a puntos individuales de medición.

Esto facilita visualizar fenómenos como:

• Movimiento excesivo de estructuras y soportes.
• Resonancias.
• Vibración de tuberías.
• Movimiento relativo entre componentes.
• Flexibilidad estructural.
• Problemas de bases y anclajes.
• Comportamientos dinámicos complejos.
• Fuentes de vibración difíciles de identificar mediante mediciones convencionales.

El resultado es una representación visual del problema que facilita tanto el diagnóstico técnico como la comunicación de los hallazgos.

VibVue 4.1: análisis a mayor frecuencia con Warp Speed

Una de las principales novedades de VibVue 4.1 Pro es Warp Speed, el motor de procesamiento desarrollado por MSI para detectar vibraciones de alta frecuencia utilizando cámaras convencionales de menor costo.

Según MSI, Warp Speed permite detectar vibraciones superiores a 10.000 Hz (600.000 CPM) manteniendo la resolución completa, superando la limitación tradicional impuesta por la velocidad de cuadros de la cámara.

Esto permite ampliar considerablemente las aplicaciones de Motion Magnification sin depender necesariamente de cámaras de ultra alta velocidad.

Principales capacidades

• Motion Magnification superior a 1.000×.
• Resolución de hasta 1920 × 1200 (2,3 MP) con la cámara estándar.
• Medición de frecuencia.
• Medición de desplazamiento.
• Medición de velocidad.
• Medición de aceleración.
• Medición de vibración global.
• Medición de ángulo de fase.
• Espectros y formas de onda.
• Filtrado por frecuencia.
• Regiones de análisis ilimitadas.
• Vectores de movimiento.
• Estabilización digital de video.
• Anotaciones personalizadas.
• Exportación de videos MP4.
• Herramientas automáticas de análisis.
• Warp Speed, según versión.
• Análisis modal, según versión.
• Análisis en vivo, según versión.
• Generación automática de reportes, según versión.

VibVue Lite y VibVue Pro

La versión 4 se comercializa en diferentes niveles de software. Para la página de Vibrobal, simplificaría la presentación en dos configuraciones principales.

VibVue 4 Lite

Para comenzar con Motion Magnification y diagnóstico visual de vibraciones

VibVue Lite incorpora las principales herramientas necesarias para registrar, visualizar y analizar el movimiento de maquinaria y estructuras.

Entre sus capacidades se encuentran:

• Motion Magnification.
• Auto-Analyze.
• Filtrado de frecuencias.
• Regiones de análisis ilimitadas.
• Frecuencia, desplazamiento, velocidad y aceleración.
• Vibración global y fase.
• Vectores de movimiento.
• Estabilización digital.
• Anotaciones.
• Exportación MP4.
• Espectros y formas de onda por región.
• Field Mode.

Ideal para: mantenimiento predictivo, análisis de vibraciones e inspecciones de maquinaria y estructuras mediante Motion Magnification.

VibVue 4 Pro

Máxima capacidad para diagnóstico dinámico avanzado

VibVue Pro incorpora las capacidades de Lite y añade las herramientas más avanzadas de la plataforma.

Warp Speed

Permite detectar vibraciones de alta frecuencia más allá de las limitaciones tradicionales asociadas al frame rate de la cámara.

Modal Analysis

Permite utilizar VibVue para aplicaciones de análisis modal, utilizando un trigger kit disponible como accesorio.

Live Analysis

Permite realizar diagnóstico y monitoreo en tiempo real.

Reportes automáticos

Generación de reportes en formatos:

PowerPoint · Excel · PDF

Estándares de vibración

Permite incorporar gráficos de referencia basados en ISO 10816 y Energy Institute.

Procesamiento avanzado

Incluye herramientas avanzadas de procesamiento en el dominio del tiempo, incluyendo configuraciones passband/stopband.

Comparación VibVue Lite vs. Pro

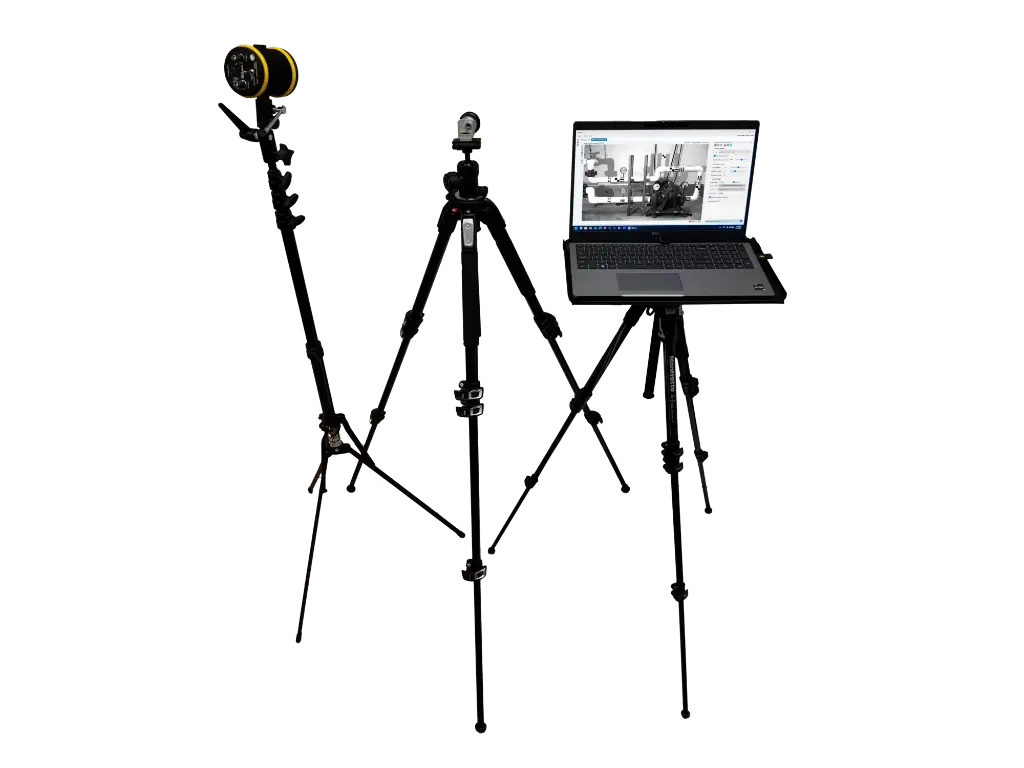

Kit completo para trabajo en campo

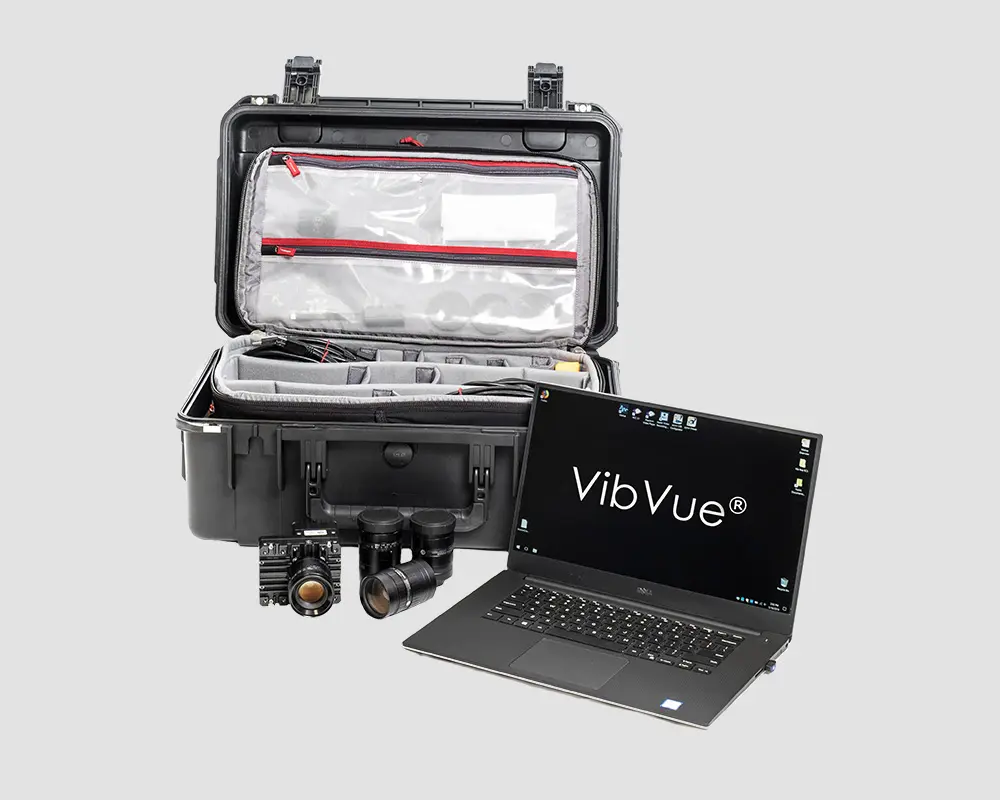

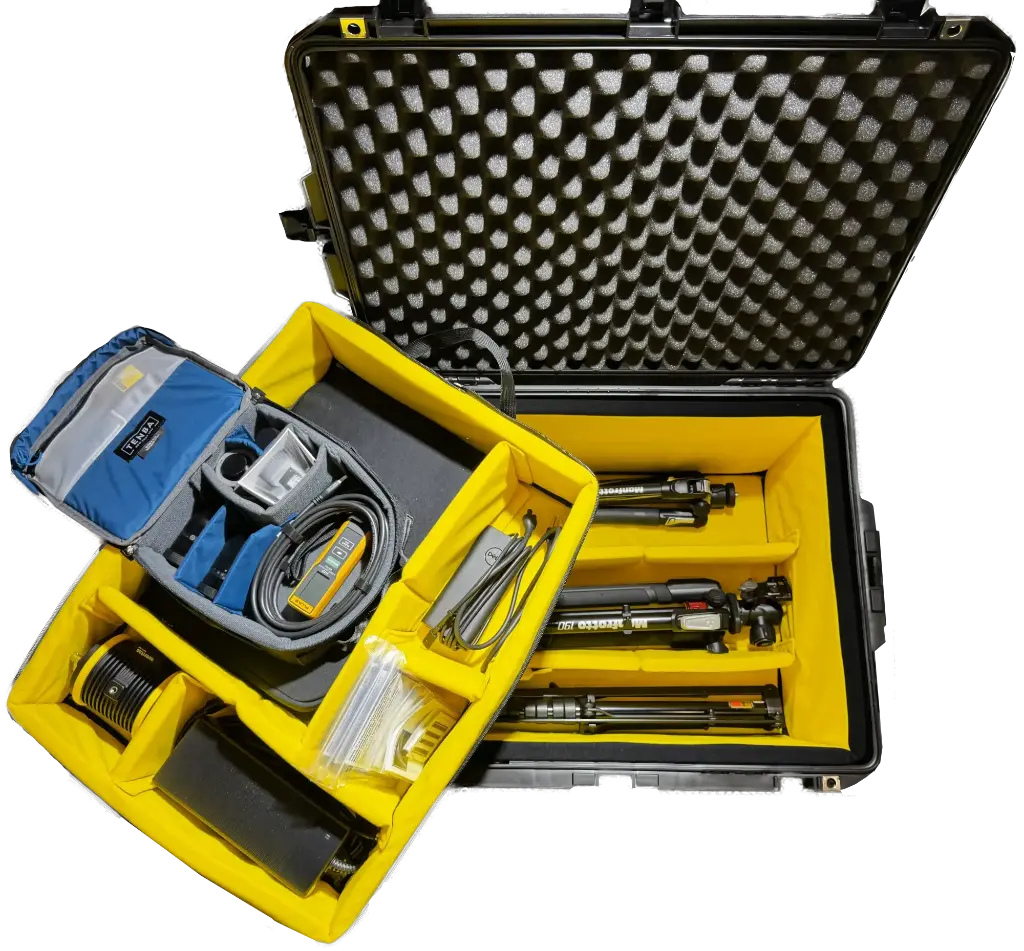

El VibVue Lite Kit incluye, entre otros elementos:

• Cámara VibVue monocromática o color.
• Licencias VibVue Lite + Analysis Lite.
• Cuatro lentes de precisión: 6, 12, 25 y 50 mm.
• Laptop de alto desempeño.
• Iluminación LED flicker-free y soporte.
• Trípode para cámara.
• Soporte de laptop.
• Medidor láser de distancia.
• Pads antivibratorios para trípode.
• Cables y accesorios.
• Maleta Pelican™ para transporte.

El Pro Kit incorpora el mismo hardware y las licencias VibVue Pro + Analysis Pro.

Aplicaciones

VibVue 4 puede utilizarse para estudiar visualmente problemas dinámicos en:

• Máquinas rotativas.
• Bombas y motores.
• Ventiladores.
• Compresores.
• Turbinas y generadores.
• Tuberías.
• Bases y soportes.
• Estructuras metálicas.
• Skids.
• Componentes sometidos a resonancia.
• Equipos con movimientos relativos entre componentes.

Motion Magnification + análisis tradicional de vibraciones

No sustituya el análisis de vibraciones: vea lo que las señales están tratando de decirle.

VibVue es especialmente potente como herramienta complementaria al análisis tradicional de vibraciones.

Mientras un acelerómetro proporciona información precisa sobre qué frecuencias están presentes y con qué amplitud, Motion Magnification permite observar dónde y cómo se está produciendo físicamente el movimiento.

La combinación de ambas técnicas puede facilitar la identificación de resonancias, flexibilidad estructural, movimientos relativos y otros problemas cuya interpretación mediante espectros exclusivamente puede resultar más compleja.

¿Por qué elegir VibVue 4?

VibVue convierte el diagnóstico de vibraciones en información visual, medible y fácilmente comunicable.

La incorporación de Warp Speed en VibVue 4.1 amplía además el rango de aplicaciones de Motion Magnification hacia fenómenos de mayor frecuencia, manteniendo alta resolución de imagen y evitando depender exclusivamente de cámaras de alta velocidad
