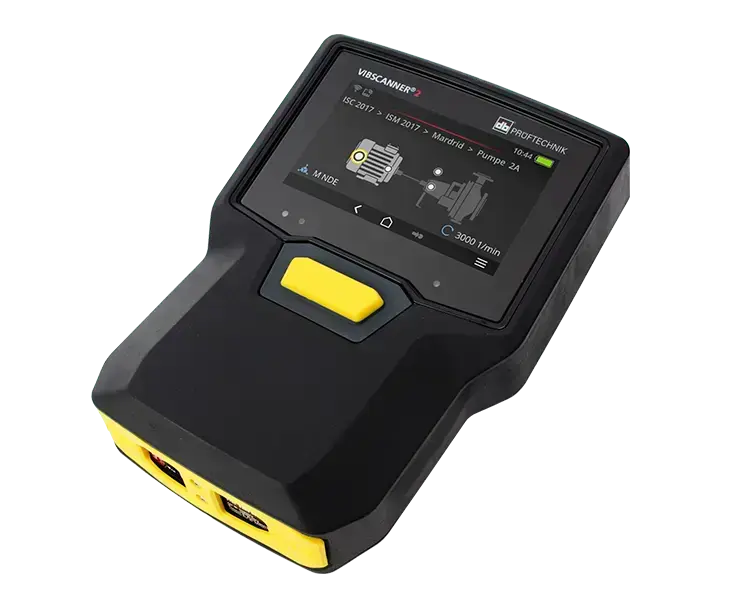

VIBSCANNER 2 EX – Colector de datos de vibraciones para áreas clasificadas

Monitoreo de vibraciones rápido y seguro en atmósferas potencialmente explosivas

El VIBSCANNER 2 EX de PRÜFTECHNIK / Fluke Reliability es un colector de datos de vibraciones diseñado para realizar rutas de monitoreo de condición en áreas clasificadas, combinando adquisición triaxial de alta velocidad, facilidad de uso y protección para atmósferas potencialmente explosivas.

Gracias a su sensor triaxial, registra simultáneamente las vibraciones en tres ejes X/Y/Z desde un único punto de medición, permitiendo realizar mediciones hasta cuatro veces más rápido que con un colector de datos convencional.

Medición triaxial · Rutas de vibraciones · Áreas clasificadas · ATEX · IECEx

Monitoreo de condición en áreas clasificadas

En industrias donde pueden estar presentes gases, vapores, polvos, fibras u otras sustancias inflamables, los instrumentos utilizados deben cumplir requisitos específicos de protección.

VIBSCANNER 2 EX está diseñado para realizar mediciones de vibraciones en estos entornos y cuenta con certificaciones ATEX, IECEx y certificaciones para Estados Unidos y Canadá.

Puede utilizarse, de acuerdo con sus certificaciones, en ambientes:

• ATEX / IECEx Zona 2.
• Zona 22.
• Class I, Division 2.
• Class II, Division 2.
• Class III, Division 2.

El efecto Triax

Tres direcciones de medición desde un solo punto

Una de las principales características del VIBSCANNER 2 EX es la utilización de un sensor triaxial PRÜFTECHNIK.

En lugar de realizar tres mediciones independientes para obtener información en diferentes direcciones, el sistema adquiere simultáneamente los tres ejes desde un único punto.

Esto permite:

• Reducir considerablemente el tiempo de adquisición.
• Simplificar las rutas de medición.
• Disminuir errores durante la toma de datos.
• Obtener información multidireccional desde un único punto.
• Incrementar la cantidad de activos que pueden medirse durante una ruta.

El fabricante denomina a esta capacidad “Triax-Effect”, indicando velocidades de medición de hasta cuatro veces el estándar convencional.

Diseñado para rutas de monitoreo de condición

VIBSCANNER 2 EX está especialmente orientado a la adquisición periódica de datos en máquinas rotativas.

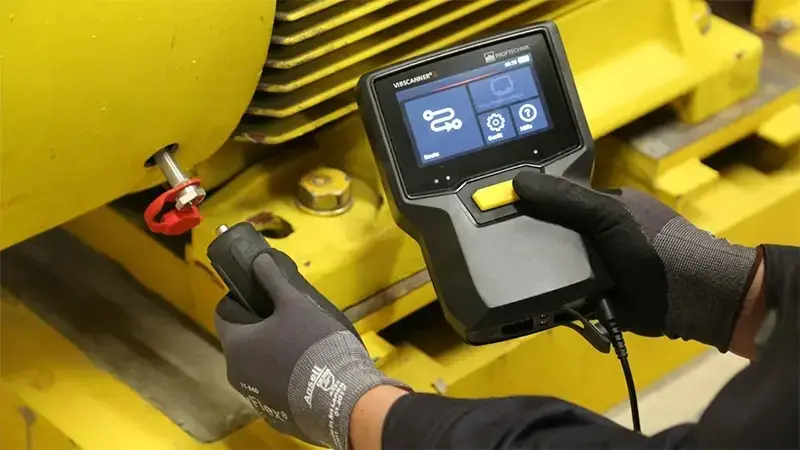

Su sensor triaxial con base magnética robusta puede instalarse directamente sobre las carcasas de:

• Motores.
• Bombas.
• Ventiladores.
• Reductores.
• Rodamientos.
• Otras máquinas rotativas.

Con un solo punto y una pulsación, el operador puede iniciar la adquisición de los datos necesarios para evaluar posteriormente la condición de la máquina.

Mediciones rápidas y precisas

El VIBSCANNER 2 EX dispone de tres canales analógicos síncronos X/Y/Z y procesamiento mediante tres convertidores ADC de 24 bits.

Capacidades de adquisición

• 3 canales síncronos X/Y/Z.
• Canal Z: hasta 50 kHz.
• Canales X/Y: hasta 10 kHz.
• Rango dinámico total: 109,5 dB.
• Frecuencia de muestreo: hasta 131 kHz por canal.
• Procesamiento mediante 3 ADC de 24 bits.

Estas capacidades permiten obtener datos de calidad para la evaluación de problemas asociados con máquinas, engranajes y rodamientos.

SpeedFinder: determine automáticamente la velocidad de rotación

La velocidad correcta mejora el análisis de vibraciones

La velocidad de rotación es una referencia fundamental para interpretar los patrones presentes en un espectro de vibraciones.

VIBSCANNER 2 EX incorpora la función SpeedFinder, que determina la velocidad de rotación directamente a partir de los datos de vibración adquiridos.

Esto resulta especialmente útil en máquinas que operan a velocidad variable, ya que permite disponer de la velocidad correspondiente a la medición sin realizar una adquisición adicional de RPM.

Identificación de activos mediante RFID

VIBSCANNER 2 EX incorpora un lector RFID que permite identificar los activos durante las rutas de inspección.

Cada máquina puede disponer de un transponder RFID único. Al escanearlo, el instrumento accede directamente al activo correspondiente y muestra gráficamente el punto donde debe realizarse la medición.

La combinación de:

RFID + Vista gráfica de la máquina + Ruta de medición

ayuda a agilizar la recolección de datos y reducir errores asociados con la identificación de activos y puntos de medición.

Una interfaz diseñada para trabajar en campo

El instrumento incorpora una pantalla táctil capacitiva de 10,9 cm (4,3"), ópticamente unida para proporcionar alto contraste y mayor resistencia a impactos.

La interfaz permite operación multitáctil mediante gestos y es compatible con el uso de guantes, una característica importante para trabajos industriales.

Pantalla

• Tamaño: 10,9 cm / 4,3".
• Área activa: 95 × 54 mm.
• 16 millones de colores.
• Ángulo de visión inferior a 140°.
• Iluminación ajustable.
• Sensor de luz ambiental.
• Operación multitáctil.
• Compatible con guantes.

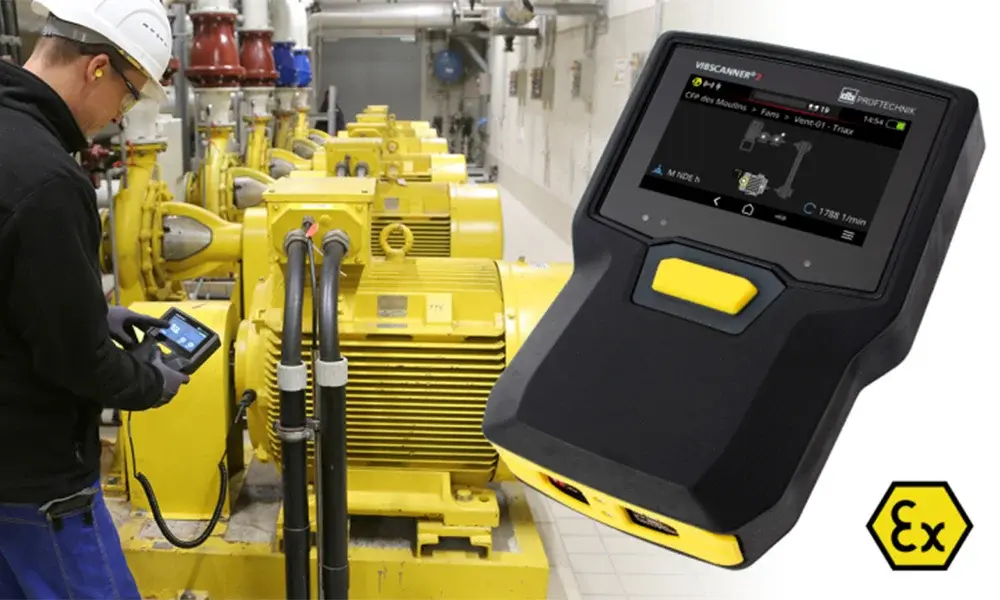

Mayor productividad en áreas clasificadas

La protección EX permite utilizar el instrumento en los ambientes contemplados por sus certificaciones sin recurrir a un instrumento convencional que requiera medidas adicionales para ingresar a la zona.

Según el fabricante, para su utilización dentro de las condiciones certificadas:

• No se requiere permiso de trabajo en caliente.
• No se requieren herramientas adicionales para implementar medidas de seguridad específicas del instrumento.
• Puede iniciarse directamente la adquisición en las zonas contempladas por las certificaciones del equipo.

Esto permite reducir tiempos durante las rutas de monitoreo de condición en instalaciones con áreas clasificadas.

Del dato en campo al análisis de vibraciones

Una vez finalizada la ruta, los datos adquiridos pueden transferirse desde el VIBSCANNER 2 EX hacia una computadora mediante conexión USB.

De esta forma se establece un flujo estructurado:

Identificar activo → Medir → Transferir datos → Analizar → Diagnosticar → Tomar acción

El operador puede concentrarse en realizar mediciones rápidas y repetibles en campo, mientras el especialista en análisis de vibraciones utiliza los datos adquiridos para evaluar la condición de las máquinas.

Beneficios del monitoreo periódico de vibraciones

La medición regular de vibraciones permite conocer la evolución de la condición de los activos y orientar las actividades de mantenimiento según sus necesidades reales.

Con VIBSCANNER 2 EX es posible:

• Realizar mediciones periódicas para seguir la condición de los activos.
• Adaptar las actividades de mantenimiento al estado real de las máquinas.
• Reducir el riesgo de paradas inesperadas.
• Disminuir costos asociados con fallas.
• Optimizar la utilización de repuestos como rodamientos, acoplamientos y sellos.
• Extender la vida útil de los activos.

Construido para ambientes industriales

VIBSCANNER 2 EX combina portabilidad con una construcción adecuada para utilización en campo.

Características físicas y ambientales

• Dimensiones: 203 × 143 × 76 mm.
• Peso aproximado: 1,0 kg.
• Protección: IP54.
• Temperatura de operación: 0 a +50 °C.
• Temperatura de almacenamiento: −20 a +60 °C.
• Humedad: 0 a 90 %, sin condensación.
• Carcasa de policarbonato.
• Revestimiento TPE negro, antiestático y conductivo.

Autonomía para rutas de medición

El instrumento utiliza una batería recargable de ion-litio con una autonomía típica de hasta 10 horas de operación continua con carga completa.

Alimentación

• Batería Li-ion.
• Tensión nominal: 7,3 V.
• Capacidad energética: 50 Wh.
• Hasta 10 horas de operación continua.
• Aproximadamente 3,5 horas para carga de 0 a 100 %.
• Aproximadamente 2,5 horas para carga de 0 a 80 %.
• Modo de ahorro de energía.

Conectividad y almacenamiento

VIBSCANNER 2 EX incorpora diferentes recursos para gestionar la adquisición y transferencia de información.

• Memoria microSD interna de 32 GB para datos de medición.
• 2 GB de RAM.
• USB 2.0.
• Wi-Fi IEEE 802.11 a/b/g/n/ac.
• Lector RFID.
• Estroboscopio integrado de 0,1 a 1000 Hz.

Certificaciones para atmósferas potencialmente explosivas

VIBSCANNER 2 EX cuenta con certificaciones:

ATEX · IECEx · NEC 500/505 · CEC Annex J18 · CEC Section 18

Marcado ATEX / IECEx

II 3G Ex ec [ic] IIC T4 Gc

II 3D Ex tc [ic] IIIB T135°C Dc

Certificado ATEX: EPS 19 ATEX 1 119 X

Certificado IECEx: IECEx EPS 19.0057X

Principales características técnicas

VIBSCANNER 2 EX dentro de su programa de monitoreo de condición

VIBSCANNER 2 EX permite realizar rutas periódicas de vibraciones en instalaciones donde se requieren equipos certificados para atmósferas potencialmente explosivas.

La combinación de medición triaxial simultánea, SpeedFinder, identificación RFID y protección EX permite incrementar la productividad de las rutas sin renunciar a la calidad de los datos necesarios para un análisis especializado.
