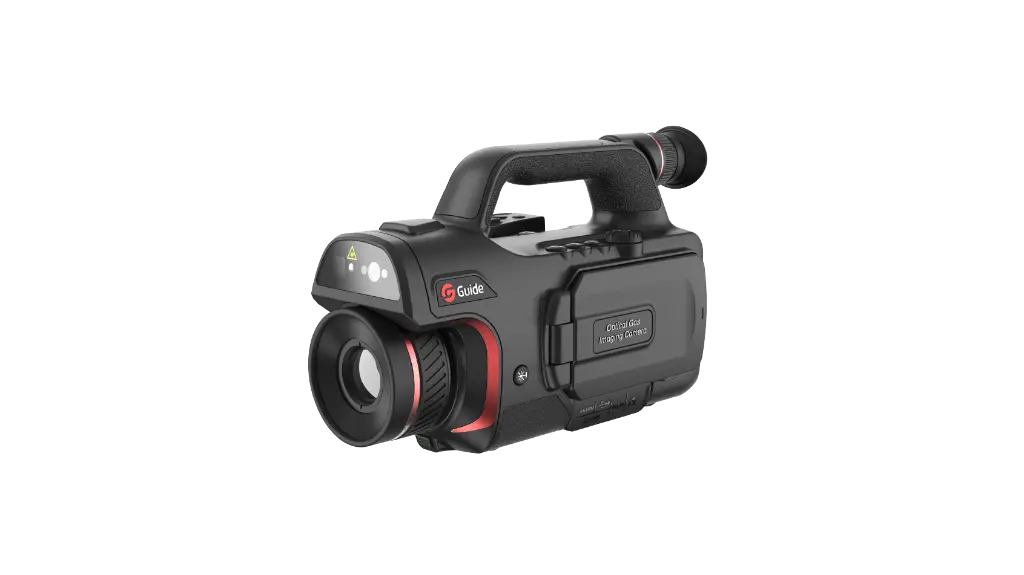

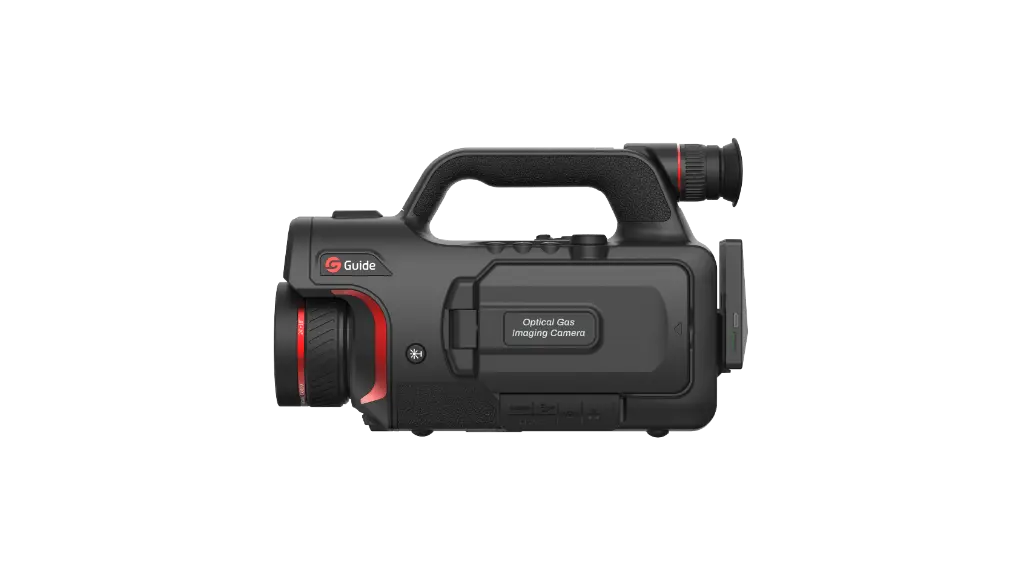

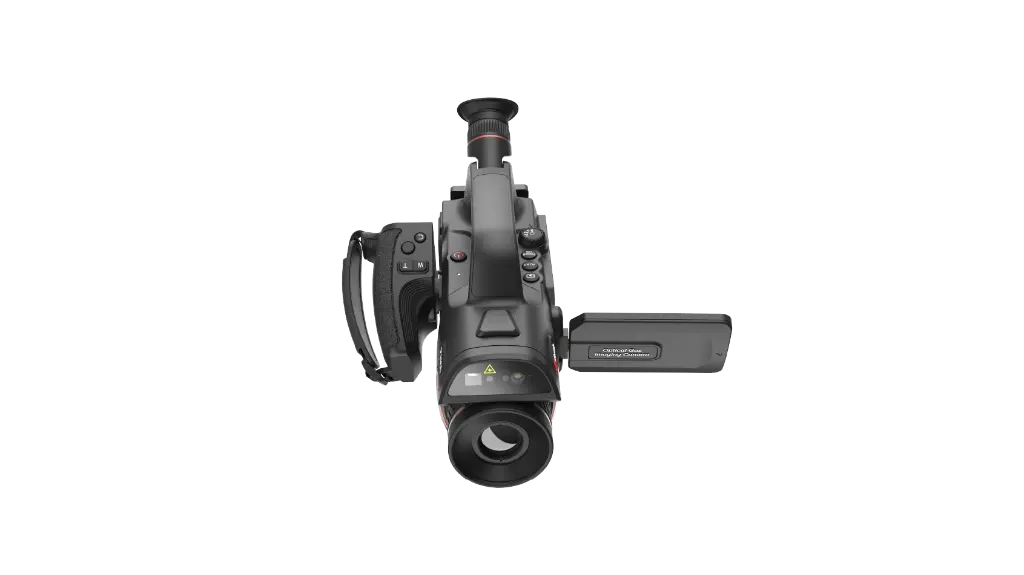

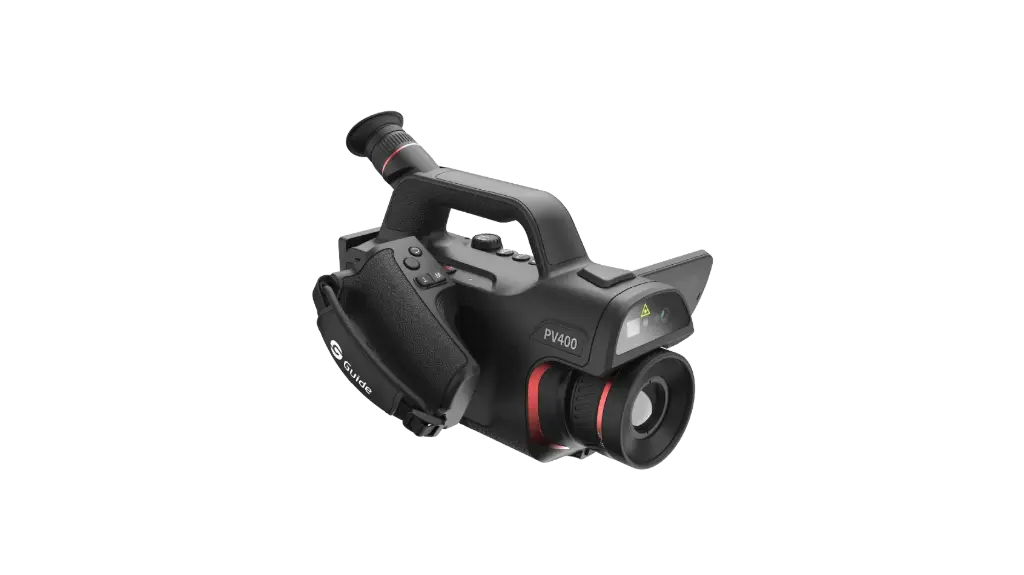

Cámara Termográfica GUIDE PV400 Serie PV
Detección y visualización de fugas de gases y compuestos orgánicos volátiles
La cámara termográfica GUIDE PV400 Serie PV es una solución especializada para la detección óptica de gases (OGI – Optical Gas Imaging), desarrollada para localizar y visualizar fugas de metano, hidrocarburos y determinados compuestos orgánicos volátiles (VOCs) en instalaciones industriales.
A diferencia de las cámaras termográficas convencionales, la GUIDE PV400 utiliza un detector infrarrojo refrigerado de alta sensibilidad que permite visualizar emisiones de gases normalmente invisibles al ojo humano, facilitando la identificación de fugas durante las operaciones de inspección y mantenimiento.
Su tecnología de imagen infrarroja, combinada con algoritmos especializados de realce de gases, permite observar la distribución y dispersión de las emisiones en tiempo real, sin necesidad de contacto directo con los componentes inspeccionados.
La GUIDE PV400 está orientada a aplicaciones en la industria petrolera, gasífera, petroquímica, química, plantas de procesamiento de gas, refinerías, centrales eléctricas y programas de monitoreo ambiental.
Con una resolución infrarroja de 320 × 256 píxeles, sensibilidad térmica NETD de ≤10 mK, frecuencia de imagen de 50 Hz y capacidad de detección de fugas de metano de hasta 0,4 g/h bajo condiciones de ensayo, la GUIDE PV400 proporciona una herramienta especializada para programas de inspección de emisiones fugitivas y mantenimiento industrial.
Tecnología OGI: visualización de gases invisibles
La tecnología Optical Gas Imaging (OGI) utiliza cámaras infrarrojas especializadas para detectar la radiación absorbida por determinados gases dentro de una banda espectral específica.
La GUIDE PV400 incorpora un detector infrarrojo refrigerado de tecnología MCT (telururo de mercurio-cadmio), que opera en el rango espectral de 3,2 a 3,5 μm.
Esta banda permite visualizar determinados gases que presentan características de absorción infrarroja compatibles con el sistema.
Cuando existe una fuga, la cámara puede representar la nube de gas sobre la imagen del entorno, permitiendo al inspector localizar visualmente el punto de emisión.
La tecnología ofrece ventajas importantes frente a métodos de inspección que requieren aproximarse físicamente a cada componente.
Entre sus principales beneficios se encuentran:
Localización visual de fugas de gases.
Inspección de instalaciones desde una distancia apropiada.
Evaluación de múltiples componentes durante un mismo recorrido.
Identificación de emisiones difíciles de detectar visualmente.
Documentación mediante fotografías y videos.
Apoyo a programas de reducción de emisiones fugitivas.
La capacidad de detección depende del tipo de gas, su concentración, la diferencia de temperatura respecto al fondo, la distancia y las condiciones ambientales.
Características principales de la GUIDE PV400
Detector infrarrojo refrigerado MCT de alta sensibilidad
La GUIDE PV400 incorpora un detector infrarrojo refrigerado de tecnología MCT, diseñado para aplicaciones especializadas de detección óptica de gases.
Sus características principales incluyen:
Detector infrarrojo refrigerado MCT.
Banda espectral de 3,2 a 3,5 μm.
Resolución infrarroja nativa de 320 × 256 píxeles.
Tamaño de píxel de 30 μm.
Sensibilidad térmica NETD ≤10 mK.
Frecuencia de adquisición de 50 Hz.
La elevada sensibilidad del detector permite visualizar pequeñas variaciones de radiación infrarroja asociadas con la presencia de gases compatibles con la banda espectral del instrumento.
Detección de fugas de metano de hasta 0,4 g/h
La GUIDE PV400 presenta una sensibilidad de detección de fugas de metano de ≤0,4 gramos por hora, según las condiciones de ensayo del fabricante.
Esta capacidad permite detectar emisiones de pequeña magnitud en condiciones favorables.
La sensibilidad real depende de diversos factores, entre ellos:
Diferencia de temperatura entre el gas y el fondo.
Distancia al punto de fuga.
Velocidad y dirección del viento.
Condiciones atmosféricas.
Concentración y composición del gas.
Características del entorno inspeccionado.
La especificación de 0,4 g/h corresponde al metano y no debe interpretarse como un límite de detección garantizado para todos los gases o condiciones operativas.
Detección de múltiples gases y compuestos orgánicos volátiles
La GUIDE PV400 permite detectar una variedad de gases compatibles con su tecnología infrarroja.
Entre los compuestos indicados por el fabricante se encuentran:
Alcanos:
Metano.
Etano.
Propano.
Butano.
Pentano.
Hexano.
Heptano.
Octano.
Alquenos:
Etileno.
Propileno.
Isopreno.
Alcoholes:
Metanol.
Etanol.
Cetonas:
Butanona.
Compuestos aromáticos:
Benceno.
Tolueno.
Xileno.
Etilbenceno.
Esta capacidad amplía las posibilidades de aplicación de la cámara en instalaciones de petróleo y gas, petroquímica e industria química.
La detección óptica permite visualizar emisiones de gases compatibles, pero no identifica de manera inequívoca la composición química ni determina directamente su concentración.
Algoritmo de realce de imágenes de gases
La GUIDE PV400 incorpora un algoritmo especializado de procesamiento de imágenes para mejorar la visualización de las emisiones gaseosas.
El sistema permite resaltar las variaciones infrarrojas asociadas con la presencia y movimiento de gases.
Su modo de detección incluye funciones de realce de imagen que facilitan observar la distribución y dispersión de las emisiones.
Esta tecnología resulta especialmente útil durante inspecciones de componentes donde las fugas no son visibles mediante métodos convencionales.
Resolución infrarroja y superresolución
La cámara incorpora un detector infrarrojo con resolución nativa de 320 × 256 píxeles.
Adicionalmente, dispone de tecnología de superresolución que permite generar imágenes procesadas de hasta 640 × 512 píxeles.
Esta función mejora la visualización de detalles durante las inspecciones.
La superresolución corresponde a procesamiento digital y no modifica la resolución física del detector.
Frecuencia de imagen de 50 Hz
La GUIDE PV400 ofrece una frecuencia de adquisición de 50 Hz, permitiendo visualizar de forma fluida el movimiento de las emisiones gaseosas.
Esta característica facilita la observación de nubes de gas que se desplazan y dispersan debido a las condiciones de presión, temperatura y circulación del aire.
La visualización dinámica ayuda al inspector a identificar posibles puntos de origen de las emisiones.
Funciones de termografía infrarroja
Además de la detección óptica de gases, la GUIDE PV400 incorpora funciones de medición de temperatura sin contacto.
Dispone de dos rangos de medición:
Modo infrarrojo: -40 °C a +350 °C.
Modo de detección de gases: -40 °C a +60 °C.
La precisión de medición es de ±2 °C o ±2 % de la lectura, considerando el valor mayor.
La cámara permite realizar análisis térmicos mediante herramientas de medición, isotermas y alarmas configurables.
Estas funciones amplían su utilización hacia inspecciones térmicas de equipos e instalaciones industriales.
Herramientas de análisis térmico
La GUIDE PV400 permite utilizar hasta 15 herramientas de medición simultáneamente, seleccionadas entre:
Puntos de temperatura.
Líneas de análisis.
Áreas circulares.
Áreas rectangulares.
También incorpora alarmas de temperatura mediante:
Indicaciones en pantalla.
Alertas sonoras.
Señales visuales intermitentes.
Estas funciones permiten complementar la inspección de gases con información térmica del entorno.

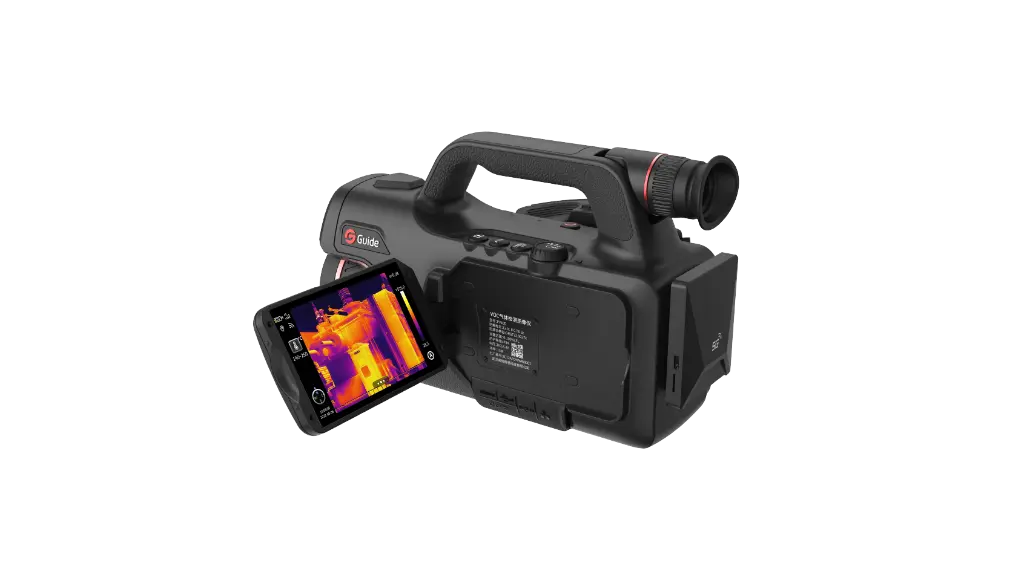

Pantalla táctil LCD de 4,3 pulgadas
La cámara incorpora una pantalla táctil LCD de 4,3 pulgadas con resolución de 800 × 480 píxeles.
Adicionalmente, dispone de un visor electrónico OLED de 1024 × 768 píxeles, que facilita la observación de imágenes durante inspecciones en exteriores.
Los modos de visualización incluyen:
IR: imagen infrarroja.
VIS: imagen visible.
MIF: fusión de imágenes.
PIP: imagen dentro de imagen.
Gas Mode: visualización especializada de emisiones gaseosas.
El modo de detección de gases admite la función GDE para mejorar la representación de las emisiones.
Cámara digital visible de 8 megapíxeles
La GUIDE PV400 incorpora una cámara digital de luz visible de 8 MP.
Esta función permite complementar las imágenes infrarrojas con fotografías convencionales para facilitar la identificación de los componentes inspeccionados.
Enfoque manual y automático
La cámara incorpora funciones de enfoque manual y automático.
Su distancia mínima de enfoque es de 1 metro.
Estas funciones permiten adaptar la captura de imágenes a diferentes distancias de inspección.
Lentes intercambiables para diferentes aplicaciones
La GUIDE PV400 admite diferentes configuraciones ópticas.
La configuración indicada en la ficha técnica incluye:
Distancia focal de 23 mm.
Campo de visión de 24° × 18°.
Resolución espacial IFOV de 1,3 mrad.
Relación distancia/punto D de 769:1.
También dispone de lentes teleobjetivos medios y teleobjetivos opcionales.
Estas alternativas permiten adaptar el campo de visión a las características de la instalación y la distancia de inspección.
Medición láser de distancia
La GUIDE PV400 incorpora un sistema láser para indicación y medición de distancia.
Su rango de medición es de 0,1 a 40 metros.
Esta función facilita la determinación de la distancia al objetivo durante las inspecciones.
Registro de fotografías y videos
La cámara permite capturar imágenes y videos para documentar las inspecciones.
Entre los formatos disponibles se encuentran:
Fotografías JPEG radiométricas.
Videos MP4 con audio, sin información radiométrica.
Videos IRGD con información radiométrica.
El registro de videos permite documentar visualmente las emisiones detectadas y conservar evidencia para análisis y seguimiento.
Conectividad y almacenamiento
La GUIDE PV400 incorpora diferentes opciones de conectividad:
Wi-Fi para transmisión de imágenes y videos en tiempo real.
Conexión USB-C.
Salida Micro HDMI.
Conexión Ethernet RJ45.
Alimentación externa de 12 V.
Módulo de comunicación 5G opcional.
Compatibilidad con servicios en la nube.
Actualizaciones de firmware mediante OTA.
Dispone de 64 GB de almacenamiento interno y admite tarjetas SD externas de hasta 256 GB.
El equipo incluye una tarjeta SD de 128 GB.
El software ThermoTools para computadora y la aplicación móvil Thermography permiten trabajar con la información registrada.
Autonomía y diseño industrial
La GUIDE PV400 incorpora baterías recargables de ion-litio removibles, con autonomía de hasta 4 horas.
Sus características físicas incluyen:
Protección IP54.
Temperatura de funcionamiento de -20 °C a +50 °C.
Peso aproximado de 3,36 kg con batería.
Dimensiones de 297 × 167 × 204 mm.
GPS integrado.
Brújula electrónica.
Micrófono y altavoz.
Dos iluminadores LED.
Compatibilidad con trípode.
Su diseño permite realizar inspecciones industriales de campo y documentar emisiones gaseosas en diferentes condiciones operativas.
Aplicaciones industriales de la GUIDE PV400
Detección de fugas de metano en la industria de petróleo y gas
La detección de emisiones fugitivas de metano es una actividad importante para mejorar la integridad operativa y reducir el impacto ambiental de las instalaciones de petróleo y gas.
La GUIDE PV400 permite inspeccionar componentes como:
Válvulas.
Bridas.
Conexiones.
Tuberías.
Equipos de procesamiento.
Sistemas de almacenamiento.
Instalaciones de transporte y distribución.
La visualización de las emisiones permite localizar posibles puntos de fuga y orientar las actividades de inspección y reparación.
Inspección de refinerías y plantas petroquímicas
Las refinerías y plantas petroquímicas contienen numerosos componentes que pueden presentar emisiones fugitivas de hidrocarburos y compuestos orgánicos volátiles.
La GUIDE PV400 permite realizar inspecciones ópticas de componentes como:
Válvulas de proceso.
Bridas y conexiones.
Sistemas de bombeo.
Equipos de almacenamiento.
Tuberías de proceso.
Sistemas de transferencia de hidrocarburos.
La inspección mediante OGI facilita la evaluación visual de múltiples componentes sin necesidad de contacto directo.
Programas LDAR: detección y reparación de fugas
La tecnología OGI puede incorporarse a programas LDAR (Leak Detection and Repair) orientados a identificar y corregir emisiones fugitivas.
La GUIDE PV400 permite apoyar actividades como:
Inspección periódica de componentes.
Localización de posibles emisiones.
Documentación visual de fugas.
Priorización de intervenciones.
Verificación posterior a reparaciones.
Seguimiento de condiciones operativas.
La utilización de cámaras OGI dentro de programas regulados debe considerar los requisitos técnicos y metodológicos establecidos por la normativa aplicable.
Inspección de plantas de procesamiento de gas
La cámara puede utilizarse para inspeccionar instalaciones de tratamiento y procesamiento de gas natural.
Entre sus aplicaciones se encuentran:
Inspección de válvulas.
Evaluación de conexiones.
Detección de posibles emisiones de metano.
Inspección de equipos de proceso.
Evaluación de sistemas de transporte de gas.
Industria química
La GUIDE PV400 permite detectar determinados compuestos orgánicos volátiles utilizados en procesos químicos.
Entre sus aplicaciones se encuentran la inspección de sistemas de almacenamiento, tuberías, válvulas y equipos de proceso que manejan sustancias compatibles con la banda espectral de la cámara.
Plantas de biogás
La tecnología OGI permite apoyar la inspección de instalaciones de producción y tratamiento de biogás, particularmente en aplicaciones relacionadas con emisiones de metano.
Plataformas e instalaciones de producción de hidrocarburos
La cámara puede utilizarse en programas de inspección de instalaciones de producción de petróleo y gas, siempre que las condiciones de seguridad y la clasificación de las áreas permitan su utilización.
Supervisión y monitoreo ambiental
La GUIDE PV400 puede contribuir a programas de monitoreo ambiental orientados a la identificación de emisiones fugitivas.
Entre sus aplicaciones se encuentran:
Localización visual de emisiones.
Documentación de posibles fugas.
Inspección de instalaciones industriales.
Seguimiento de reparaciones.
Apoyo a programas de reducción de emisiones.
La cámara proporciona información visual sobre las emisiones, pero no sustituye los métodos de medición cuantitativa de concentración o caudal cuando estos sean requeridos.
Especificaciones técnicas de la GUIDE PV400
| Característica | GUIDE PV400 |
| Tecnología | Optical Gas Imaging (OGI) |
| Detector | MCT refrigerado |
| Banda espectral | 3,2 a 3,5 μm |
| Resolución infrarroja | 320 × 256 |
| Superresolución | 640 × 512 |
| Sensibilidad NETD | ≤10 mK |
| Frecuencia de imagen | 50 Hz |
| Sensibilidad de detección de CH₄ | ≤0,4 g/h |
| Distancia focal | 23 mm |
| Campo de visión | 24° × 18° |
| IFOV | 1,3 mrad |
| Relación D | 769:1 |
| Enfoque | Manual y automático |
| Zoom digital | 1× a 10× |
| Rango térmico en modo IR | -40 a +350 °C |
| Rango térmico en modo gas | -40 a +60 °C |
| Precisión térmica | ±2 °C o ±2 % |
| Herramientas de medición | Hasta 15 simultáneas |
| Pantalla | LCD táctil de 4,3" |
| Resolución de pantalla | 800 × 480 |
| Visor OLED | 1024 × 768 |
| Cámara visible | 8 MP |
| Modos de imagen | IR, VIS, MIF, PIP, Gas |
| Paletas térmicas | 12 |
| Medición láser | 0,1 a 40 m |
| Almacenamiento interno | 64 GB |
| Tarjeta SD | 128 GB incluida, hasta 256 GB |
| Conectividad | Wi-Fi, USB-C, RJ45, Micro HDMI |
| Módulo 5G | Opcional |
| Autonomía | Hasta 4 horas |
| Protección | IP54 |
| Temperatura de operación | -20 a +50 °C |
| Peso | 3,36 kg |
| Dimensiones | 297 × 167 × 204 mm |
| Software | ThermoTools / Thermography |
Diferencias entre una cámara OGI y una cámara termográfica convencional
Aunque ambas tecnologías utilizan detectores infrarrojos, sus aplicaciones son diferentes.
| Característica | Cámara termográfica convencional | GUIDE PV400 OGI |
| Objetivo principal | Medición de temperatura | Visualización de gases y medición térmica |
| Detector | Generalmente no refrigerado | MCT refrigerado |
| Visualización de metano | No especializada | Sí |
| Visualización de VOCs compatibles | No especializada | Sí |
| Detección de fugas sin contacto | Indirecta, según condiciones térmicas | Mediante imagen óptica de gases |
| Documentación de emisiones | Limitada | Fotografías y videos |
| Aplicación principal | Mantenimiento predictivo | Detección de emisiones fugitivas |
La GUIDE PV400 está diseñada específicamente para visualizar determinados gases mediante su absorción infrarroja, una capacidad que no debe confundirse con la termografía convencional.
Ventajas de utilizar tecnología OGI en programas de mantenimiento y monitoreo ambiental
La incorporación de cámaras de imagen óptica de gases permite fortalecer las actividades de inspección industrial.
Entre sus principales ventajas se encuentran:
Identificación visual de fugas de gases compatibles.
Inspecciones sin contacto directo.
Evaluación de múltiples componentes durante un recorrido.
Documentación de emisiones mediante videos.
Apoyo a programas de detección y reparación de fugas.
Reducción potencial de pérdidas de producto.
Contribución a programas de reducción de emisiones fugitivas.
Mayor información para planificar intervenciones de mantenimiento.
La detección óptica de gases debe utilizarse considerando las limitaciones de la tecnología, las condiciones ambientales y los procedimientos de seguridad de cada instalación.
Cámara OGI GUIDE PV400 en Bolivia – VIBROBAL
En VIBROBAL ofrecemos soluciones tecnológicas para inspección industrial, mantenimiento predictivo, monitoreo de condición y confiabilidad de activos.
La GUIDE PV400 Serie PV es una solución especializada para empresas que necesitan identificar emisiones fugitivas de metano, hidrocarburos y determinados compuestos orgánicos volátiles.
Sus aplicaciones incluyen instalaciones de petróleo y gas, refinerías, plantas petroquímicas, industria química, generación eléctrica y programas de supervisión ambiental.
Nuestro equipo técnico puede asesorarlo en la selección de la configuración óptica y las características más adecuadas para sus aplicaciones.
