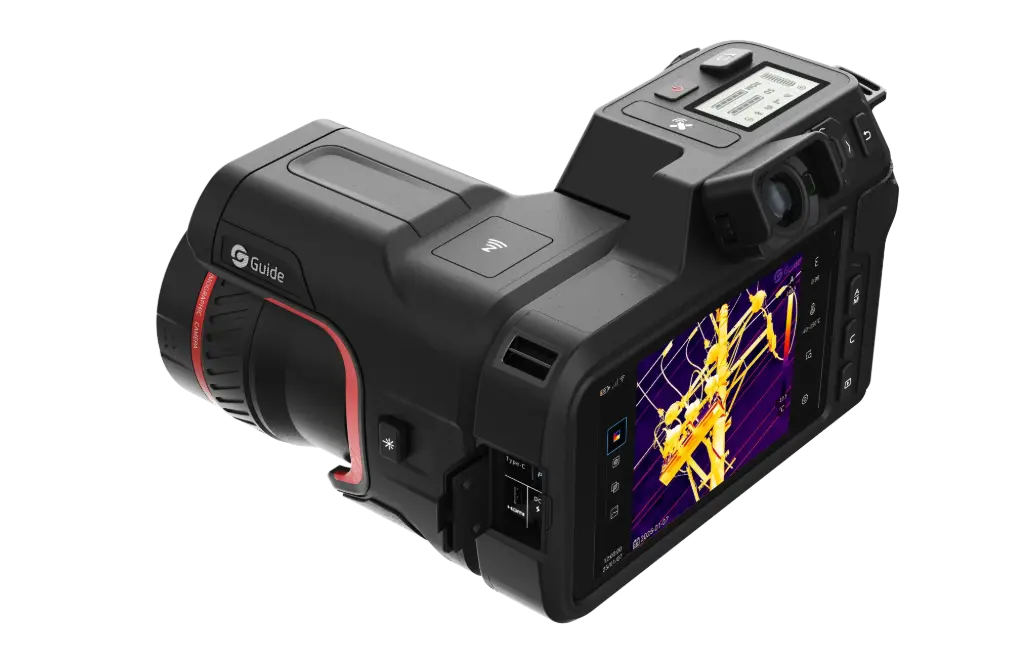

Cámaras Termográficas GUIDE PT II
Termografía de alto rendimiento con resolución de hasta 1280 × 1024 píxeles
Las cámaras termográficas GUIDE PT II representan la gama de alto rendimiento de GUIDE Sensmart, desarrollada para inspecciones industriales exigentes, mantenimiento predictivo, sistemas eléctricos de potencia e investigación y desarrollo.
La serie incorpora detectores infrarrojos de última generación con resoluciones nativas de hasta 1280 × 1024 píxeles, sensibilidad térmica de 15 mK, frecuencia de imagen de hasta 50 Hz y precisión de medición de ±1 °C o ±1 %.
Su tecnología APEXVISION, el sistema híbrido de enfoque A/M-Focus, las ópticas intercambiables y la capacidad opcional de medir temperaturas de hasta 2500 °C permiten abordar aplicaciones que requieren elevada resolución espacial, precisión y flexibilidad de inspección.
La familia GUIDE PT II está compuesta por cuatro modelos: PT450S, PT650S, PT850S y PT870S, diseñados para diferentes niveles de exigencia técnica.
Tecnología APEXVISION: imágenes térmicas de máxima definición
La serie GUIDE PT II incorpora la arquitectura de procesamiento infrarrojo APEXVISION S1, que combina tres tecnologías:
ApexCore S1: detector infrarrojo de alta sensibilidad que permite captar pequeñas diferencias de temperatura.
Nexus 1.0: plataforma de procesamiento que optimiza la adquisición y visualización de imágenes térmicas.
SharpIR 2.0: algoritmo de procesamiento digital que mejora la definición y los detalles de los termogramas.
Los detectores VOx, con sensibilidad térmica NETD de 15 mK, permiten distinguir variaciones térmicas muy pequeñas y obtener imágenes de elevado contraste.
La tecnología de superresolución permite cuadruplicar la cantidad de píxeles de las imágenes originales, alcanzando una resolución procesada de hasta 2560 × 2048 píxeles en el modelo PT870S.
Esta capacidad proporciona mayor detalle visual durante inspecciones de componentes industriales, instalaciones eléctricas y aplicaciones de investigación.
Características principales de las cámaras GUIDE PT II
Resolución infrarroja de hasta 1,3 megapíxeles
La serie PT II ofrece cuatro configuraciones de resolución infrarroja:
PT450S: 480 × 360 píxeles.
PT650S: 640 × 512 píxeles.
PT850S: 1024 × 768 píxeles.
PT870S: 1280 × 1024 píxeles.
La resolución nativa de 1280 × 1024 píxeles del modelo PT870S permite capturar más de 1,3 millones de puntos de información térmica por imagen.
Esta elevada resolución resulta especialmente importante en inspecciones de componentes pequeños, objetivos situados a grandes distancias y aplicaciones que requieren analizar distribuciones térmicas complejas.
Sensibilidad térmica de 15 mK
Todos los modelos incorporan detectores de alta sensibilidad térmica con NETD de 15 mK.
Esta característica permite distinguir pequeñas diferencias de temperatura, proporcionando imágenes de alto contraste térmico.
La sensibilidad resulta especialmente útil en aplicaciones de investigación, evaluación de materiales, inspección de componentes electrónicos y análisis de procesos industriales.
Precisión de medición de ±1 °C o ±1 %
Una de las características más importantes de la serie PT II es su precisión de medición de ±1 °C o ±1 % de la lectura, considerando el valor mayor.
Esta especificación proporciona una ventaja frente a cámaras termográficas con precisiones convencionales de ±2 °C o ±2 %.
La precisión debe evaluarse considerando las condiciones de medición, la emisividad, la temperatura reflejada y las características del objetivo inspeccionado.
Medición de temperatura de hasta 2500 °C
Las cámaras GUIDE PT II disponen de diferentes rangos de temperatura según el modelo.
PT450S y PT650S:
-40 °C a +150 °C.
0 °C a +650 °C.
PT850S y PT870S:
-40 °C a +150 °C.
0 °C a +800 °C.
Todos los modelos admiten un rango opcional de +400 °C a +2500 °C, mediante el lente especial de alta temperatura.
Esta capacidad permite ampliar las aplicaciones de la serie hacia procesos metalúrgicos, hornos industriales, fabricación de materiales y otras instalaciones que operan a temperaturas elevadas.
Frecuencia de adquisición de hasta 50 Hz
La serie GUIDE PT II ofrece una frecuencia de imagen de hasta 50 Hz, dependiendo de la configuración del equipo.
Esta capacidad proporciona una visualización fluida de los procesos térmicos y facilita la observación de fenómenos que presentan variaciones de temperatura durante su funcionamiento.
Las cámaras también permiten registrar videos térmicos radiométricos para su análisis posterior, conservando la información de temperatura en los archivos compatibles.
Sistema híbrido de enfoque A/M-Focus
Las cámaras incorporan el sistema de enfoque A/M-Focus, que combina diferentes modalidades para obtener imágenes térmicas correctamente enfocadas.
Entre las funciones disponibles se encuentran:
Enfoque manual.
Enfoque automático.
Enfoque automático mediante pantalla táctil.
Enfoque automático continuo.
Este sistema facilita la inspección de componentes situados a diferentes distancias y permite ajustar el enfoque según las condiciones particulares de cada aplicación.
Sistema TwinView Dual-FOV: dos campos de visión sin cambiar lentes
La serie PT II admite como opción el sistema TwinView Dual-FOV, que permite alternar entre dos campos de visión utilizando un mismo conjunto óptico.
Las configuraciones disponibles incluyen:
25° + 15°.
25° + 45°.
Esta tecnología permite cambiar rápidamente entre inspecciones panorámicas y evaluaciones de componentes específicos.
El campo de visión amplio facilita la inspección de instalaciones completas, mientras que el campo estrecho permite concentrarse en objetivos más pequeños o situados a mayor distancia.
Es una solución especialmente útil para inspecciones de subestaciones eléctricas, líneas de transmisión y equipos industriales de difícil acceso.
Lentes intercambiables para diferentes aplicaciones
Las cámaras GUIDE PT II admiten diferentes opciones ópticas:
Lente gran angular de 45°.
Lente teleobjetivo medio de 15°.
Lente teleobjetivo de 7°.
Sistema TwinView Dual-FOV.
Lente para altas temperaturas.
Lentes macro.
La disponibilidad de lentes macro permite observar detalles de objetos de hasta 36 μm, según la configuración óptica y las condiciones especificadas por el fabricante.
Estas alternativas amplían las posibilidades de utilización de las cámaras en aplicaciones industriales, investigación y desarrollo, electrónica y evaluación de materiales.
Tecnología PerIRVision para combinación de imágenes
La serie PT II incorpora la tecnología PerIRVision, desarrollada para combinar imágenes térmicas y ampliar la información visual disponible durante determinadas inspecciones.
Esta función permite generar imágenes compuestas a partir de diferentes capturas, facilitando la documentación de áreas extensas o escenas que requieren mayor cobertura.
Pantalla táctil Full HD de 5,5 pulgadas
Las cámaras incorporan una pantalla táctil LCD de 5,5 pulgadas con resolución de 1920 × 1080 píxeles.
Su elevada resolución facilita la visualización de termogramas y el acceso a las herramientas de análisis térmico.
Adicionalmente, incluyen un visor electrónico OLED con resolución Full HD de 1920 × 1080 píxeles, especialmente útil durante inspecciones en exteriores o ambientes con iluminación intensa.
Los modos de visualización disponibles son:
IR: imagen infrarroja.
VIS: imagen visible.
MIF: fusión de imagen térmica y visible.
PIP: imagen dentro de imagen.
La serie también ofrece 15 paletas de colores y opciones de personalización para adaptar la visualización a las necesidades de cada aplicación.
Cámaras digitales visibles de hasta 16 MP
Dependiendo del modelo, las cámaras PT II incorporan sistemas de imagen visible dual con resoluciones de hasta 13 o 16 megapíxeles.
Estas cámaras permiten complementar los termogramas con fotografías convencionales de alta resolución, facilitando la identificación de componentes y la documentación de inspecciones.
Herramientas avanzadas de análisis térmico
Las cámaras GUIDE PT II incorporan funciones profesionales para evaluar la distribución de temperatura directamente desde el equipo.
Entre ellas se encuentran:
Medición de temperatura mediante puntos, líneas y áreas.
Hasta 35 herramientas de análisis térmico.
Alarmas configurables por umbral de temperatura.
Alarmas visuales, sonoras y mediante cambios de color.
Análisis mediante isotermas.
Resaltado de áreas térmicas.
Cálculo inteligente de superficies.
Ajuste automático, semiautomático y manual de la escala térmica.
Ajuste local del contraste de imagen.
Estas herramientas facilitan la evaluación de condiciones térmicas complejas y la documentación de anomalías durante las inspecciones.
Medición láser de distancia
Las cámaras incorporan un sistema láser que permite medir distancias desde 0,1 hasta 35 metros.
La medición de distancia facilita la configuración de los parámetros de inspección y contribuye a mejorar la evaluación de los resultados termográficos.
Conectividad avanzada y almacenamiento
La serie GUIDE PT II incorpora diferentes opciones de conectividad y almacenamiento:
Wi-Fi para transmisión de imágenes y videos.
Bluetooth 5.0.
Conectividad NFC.
Módulo de comunicación 5G opcional.
Conexión USB-C.
Salida Micro HDMI.
Conexión de alimentación externa de 12 V.
Almacenamiento interno de 64 GB.
Compatibilidad con tarjetas SD de hasta 256 GB.
Servicios en la nube.
Actualizaciones de firmware mediante OTA.
Las cámaras permiten almacenar imágenes JPG con información de temperatura y videos en formatos compatibles con análisis posterior.
El software ThermoTools para computadora y la aplicación FocusIR para dispositivos móviles permiten gestionar y analizar la información obtenida.
Autonomía y carga rápida
Las cámaras GUIDE PT II incorporan baterías recargables de ion-litio con autonomía variable según el modelo:
PT450S: hasta 4,5 horas.
PT650S: hasta 4 horas.
PT850S y PT870S: hasta 3,5 horas.
El sistema de carga rápida permite alcanzar aproximadamente el 90 % de carga en una hora, según las condiciones especificadas por el fabricante.
Los equipos incluyen dos baterías recargables y un cargador de escritorio, facilitando su utilización durante jornadas prolongadas de inspección.
Diseño para aplicaciones industriales
Las cámaras están diseñadas para trabajos profesionales en ambientes industriales.
Entre sus características se encuentran:
Protección IP54.
Temperatura de funcionamiento de -20 °C a +50 °C.
GPS integrado.
Brújula electrónica.
Micrófono y altavoz.
Iluminador integrado.
Pantalla de estado.
Compatibilidad con trípode.
Peso aproximado de 1,73 a 1,78 kg, según el modelo.
Aplicaciones industriales de las cámaras GUIDE PT II

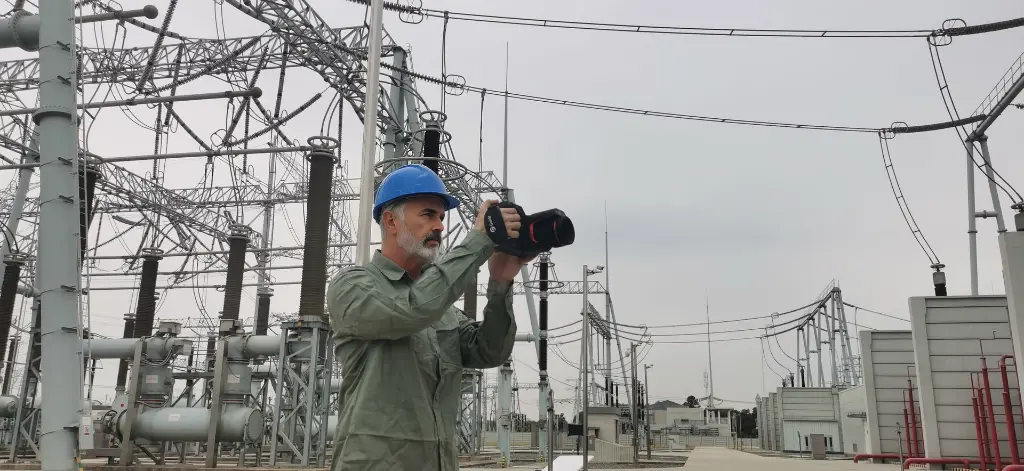

Inspección de subestaciones y sistemas eléctricos de potencia
La termografía infrarroja permite identificar anomalías térmicas en instalaciones eléctricas durante su funcionamiento.
Las cámaras GUIDE PT II pueden utilizarse para inspeccionar:
Subestaciones eléctricas.
Transformadores de potencia.
Interruptores y seccionadores.
Conexiones y terminales eléctricos.
Barras conductoras.
Líneas de transmisión y distribución.
Equipos eléctricos de media y alta tensión.
La elevada resolución infrarroja y la disponibilidad de lentes teleobjetivos facilitan la evaluación de componentes situados a grandes distancias.
Mantenimiento predictivo de equipos industriales
Las cámaras PT II pueden integrarse a programas de mantenimiento basado en condición y confiabilidad industrial.
Entre sus aplicaciones se encuentran:
Inspección de motores eléctricos.
Evaluación térmica de rodamientos.
Inspección de bombas y compresores.
Monitoreo de reductores y transmisiones.
Evaluación de sistemas hidráulicos.
Inspección de equipos rotativos.
Identificación de calentamientos anormales en maquinaria.
La termografía complementa otras técnicas de diagnóstico, como el análisis de vibraciones, ultrasonido y análisis de lubricantes.
Industria petrolera, gasífera y petroquímica
La serie PT II puede utilizarse en inspecciones de instalaciones de petróleo, gas y petroquímica.
Entre sus aplicaciones se incluyen:
Inspección térmica de equipos de proceso.
Evaluación de tuberías y sistemas de aislamiento.
Inspección de intercambiadores de calor.
Monitoreo térmico de equipos rotativos.
Evaluación de instalaciones eléctricas.
Inspección de procesos industriales de alta temperatura.
La disponibilidad de lentes especializados permite adaptar las cámaras a diferentes condiciones de operación.
Inspección de hornos y procesos de alta temperatura
Con el lente opcional de alta temperatura, las cámaras GUIDE PT II pueden medir temperaturas de hasta 2500 °C.
Esta capacidad permite abordar aplicaciones como:
Inspección de hornos industriales.
Evaluación de procesos metalúrgicos.
Inspección de instalaciones cementeras.
Procesos de tratamiento térmico.
Evaluación de materiales sometidos a altas temperaturas.
Investigación de procesos térmicos industriales.
Investigación y desarrollo
La alta resolución térmica, sensibilidad de 15 mK y precisión de medición de ±1 °C o ±1 % hacen que la serie PT II sea una alternativa para aplicaciones de investigación y desarrollo.
Entre sus posibles aplicaciones se encuentran:
Evaluación térmica de materiales.
Análisis de componentes electrónicos.
Investigación de transferencia de calor.
Evaluación de prototipos.
Inspección de circuitos y componentes de pequeñas dimensiones.
Análisis de distribuciones térmicas complejas.
La disponibilidad de lentes macro amplía las posibilidades de inspección de objetos pequeños.
Inspección de edificios e instalaciones
Las cámaras también pueden utilizarse para evaluar condiciones térmicas en edificaciones e instalaciones industriales.
Entre sus aplicaciones se encuentran la identificación de pérdidas térmicas, evaluación de aislamiento, detección de puentes térmicos y análisis de sistemas de climatización.
Comparación técnica de las cámaras GUIDE PT II
| Característica | PT450S | PT650S | PT850S | PT870S |
| Resolución IR | 480×360 | 640×512 | 1024×768 | 1280×1024 |
| Superresolución | 960×720 | 1280×1024 | 2048×1536 | 2560×2048 |
| NETD | 15 mK | 15 mK | 15 mK | 15 mK |
| Frecuencia máxima | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| IFOV | 0,91 mrad | 0,68 mrad | 0,43 mrad | 0,34 mrad |
| Relación D | 1099:1 | 1471:1 | 2326:1 | 2941:1 |
| Campo de visión estándar | 25°×20° | 25°×20° | 25°×20° | 25°×20° |
| Temperatura estándar máxima | 650 °C | 650 °C | 800 °C | 800 °C |
| Temperatura máxima opcional | 2500 °C | 2500 °C | 2500 °C | 2500 °C |
| Precisión | ±1 °C / ±1 % | ±1 °C / ±1 % | ±1 °C / ±1 % | ±1 °C / ±1 % |
| Herramientas de análisis | 25 | 30 | 35 | 35 |
| Pantalla | 5,5" Full HD | 5,5" Full HD | 5,5" Full HD | 5,5" Full HD |
| Visor OLED | Full HD | Full HD | Full HD | Full HD |
| Almacenamiento interno | 64 GB | 64 GB | 64 GB | 64 GB |
| Autonomía | 4,5 h | 4 h | 3,5 h | 3,5 h |
Todos los modelos incorporan enfoque manual y automático, conectividad Wi-Fi, Bluetooth 5.0, medición láser de distancia y compatibilidad con lentes intercambiables.
¿Qué cámara termográfica GUIDE PT II elegir?
GUIDE PT450S: termografía profesional de alta precisión
La PT450S incorpora un detector de 480 × 360 píxeles y precisión de ±1 °C o ±1 %.
Es una alternativa para inspecciones industriales que requieren herramientas avanzadas de análisis, ópticas intercambiables y elevada precisión de medición.
GUIDE PT650S: mayor resolución para mantenimiento industrial
La PT650S ofrece resolución infrarroja de 640 × 512 píxeles, proporcionando mayor detalle térmico para inspecciones eléctricas, mecánicas y de instalaciones industriales.
GUIDE PT850S: resolución superior para aplicaciones exigentes
La PT850S incorpora un detector de 1024 × 768 píxeles, permitiendo identificar detalles térmicos más pequeños y evaluar componentes a mayores distancias.
Es una alternativa para inspecciones especializadas, aplicaciones industriales complejas e investigación.
GUIDE PT870S: máxima resolución de la serie
La PT870S ofrece resolución infrarroja nativa de 1280 × 1024 píxeles y superresolución procesada de hasta 2560 × 2048 píxeles.
Su resolución espacial de 0,34 mrad y relación distancia/punto de 2941:1 con el lente estándar proporcionan elevadas capacidades para inspecciones de objetivos pequeños o situados a grandes distancias.
Es el modelo de mayor resolución de la familia GUIDE PT II.
Ventajas de utilizar termografía de alto rendimiento
Las cámaras termográficas de alta resolución permiten obtener información detallada sobre la distribución superficial de temperatura de equipos, instalaciones y procesos.
Su incorporación a programas de inspección y mantenimiento contribuye a:
Identificar anomalías térmicas con mayor detalle.
Evaluar componentes situados a grandes distancias.
Detectar pequeñas diferencias de temperatura.
Documentar condiciones térmicas de operación.
Analizar procesos con variaciones dinámicas de temperatura.
Evaluar equipos industriales sin contacto directo.
Mejorar la planificación de mantenimiento.
Complementar programas de confiabilidad y monitoreo de condición.
Para obtener resultados confiables, las mediciones deben considerar la emisividad, temperatura reflejada, distancia de inspección, condiciones ambientales y características de las superficies evaluadas.

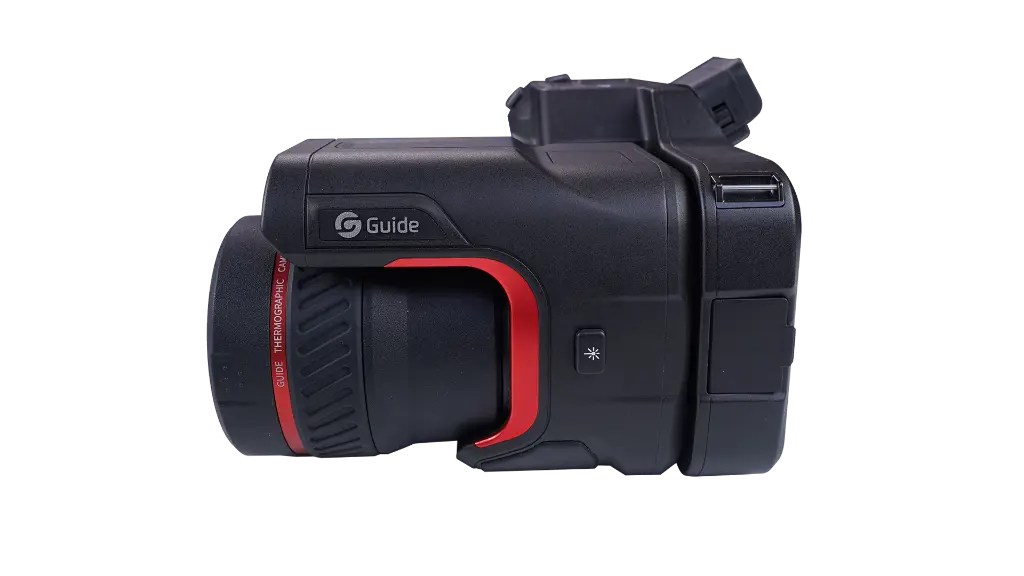

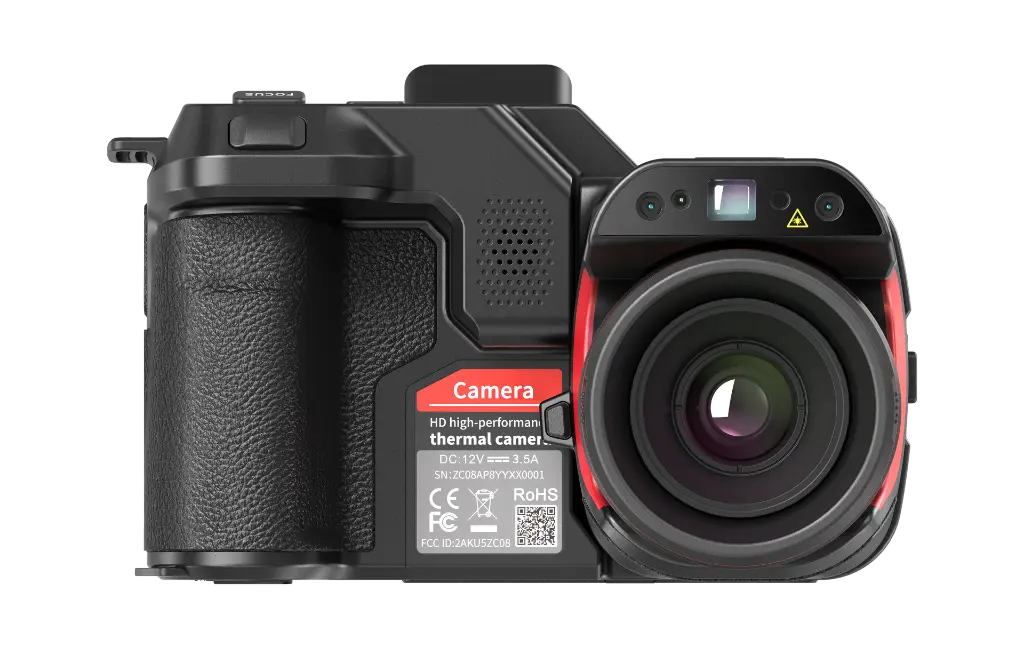

Cámaras termográficas GUIDE PT II en Bolivia – VIBROBAL
En VIBROBAL ofrecemos soluciones tecnológicas para mantenimiento predictivo, monitoreo de condición y confiabilidad industrial.
La serie GUIDE PT II proporciona capacidades avanzadas de termografía infrarroja para empresas de generación y transmisión eléctrica, petróleo y gas, minería, industria cementera, manufactura e investigación.
Nuestro equipo técnico puede asesorarlo en la selección del modelo, resolución infrarroja y configuración óptica más adecuados para sus aplicaciones.
