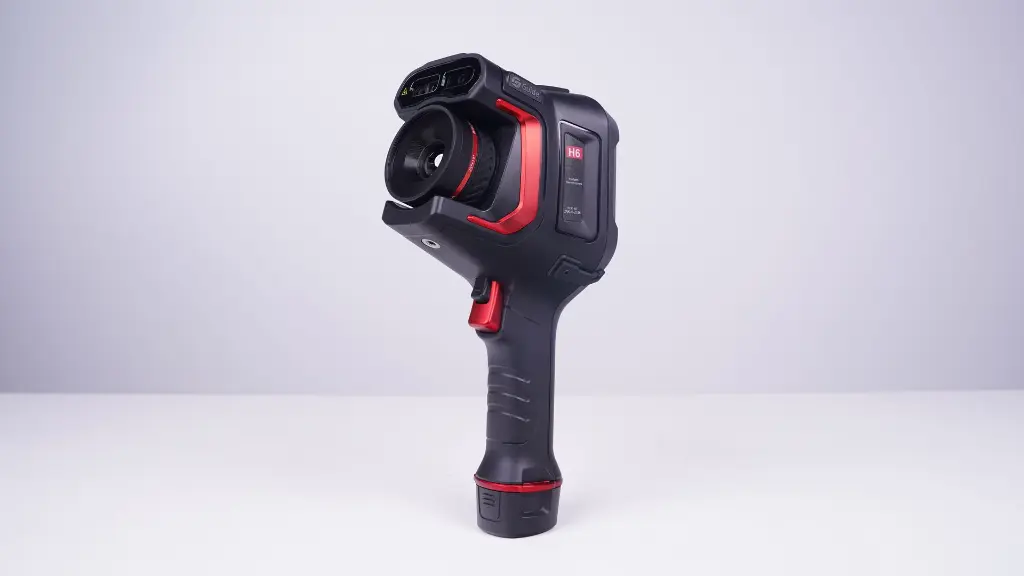

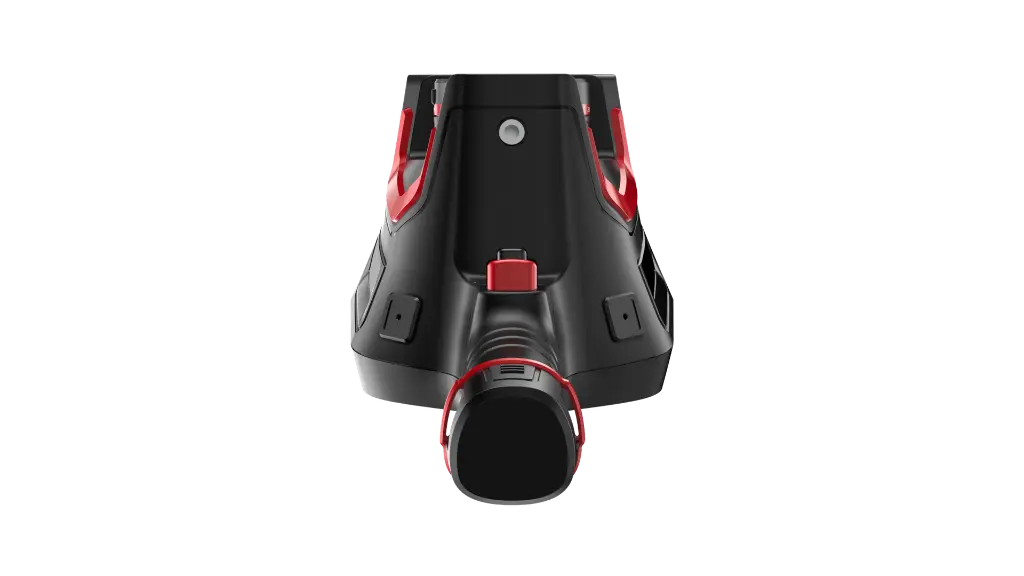

Cámaras Termográficas GUIDE Hammer II
Alta precisión para inspecciones industriales y mantenimiento predictivo
Las cámaras termográficas GUIDE Hammer II representan una solución avanzada de termografía infrarroja para inspecciones industriales, mantenimiento de redes eléctricas y monitoreo de condición de activos.
Diseñadas para aplicaciones profesionales, combinan detectores infrarrojos de alta sensibilidad, resolución térmica de hasta 640 × 480 píxeles, frecuencia de adquisición de hasta 50 Hz y un sistema de lentes intercambiables que permite adaptar la cámara a diferentes distancias y condiciones de inspección.
La serie Hammer II incluye cinco modelos: H2S, H3S, H3+S, H4S y H6S, con diferentes resoluciones y capacidades de análisis térmico.
Gracias a su tecnología APEXVISION, sistema de enfoque inteligente y opciones de lentes Dual-FOV y RangeMax, estas cámaras están diseñadas para profesionales que requieren precisión, versatilidad y eficiencia en inspecciones termográficas de instalaciones eléctricas, equipos industriales y procesos productivos.
Tecnología APEXVISION: imágenes térmicas de alta definición
La serie GUIDE Hammer II incorpora la arquitectura de procesamiento térmico APEXVISION S1, desarrollada para mejorar la calidad, claridad y precisión de las imágenes infrarrojas.
Esta tecnología integra tres componentes principales:
ApexCore S1: detector infrarrojo de alta sensibilidad para captar pequeñas diferencias de temperatura.
Nexus 1.0: plataforma de procesamiento que optimiza la adquisición y visualización de imágenes térmicas.
SharpIR 2.0: algoritmo de procesamiento digital que mejora la definición y los detalles de los termogramas.
La serie dispone de detectores VOx con una sensibilidad térmica NETD de 15 mK, permitiendo identificar pequeñas variaciones de temperatura y obtener imágenes de elevado contraste térmico.
Adicionalmente, la tecnología de superresolución permite cuadruplicar la cantidad de píxeles de las imágenes, alcanzando hasta 1280 × 960 píxeles procesados en el modelo H6S.
Esta capacidad facilita la identificación visual de anomalías térmicas y el análisis de componentes industriales.
Características principales de las cámaras GUIDE Hammer II
Resolución infrarroja de hasta 640 × 480 píxeles
La serie Hammer II ofrece cinco configuraciones de resolución térmica:
H2S: 256 × 192 píxeles.
H3S: 320 × 240 píxeles.
H3+S: 384 × 288 píxeles.
H4S: 480 × 360 píxeles.
H6S: 640 × 480 píxeles.
La mayor resolución de los modelos superiores permite distinguir detalles térmicos más pequeños, especialmente en inspecciones de componentes eléctricos, equipos industriales y objetivos situados a mayores distancias.
Frecuencia de imagen de hasta 50 Hz
Una de las principales características de la serie Hammer II es su capacidad de adquirir imágenes térmicas a una frecuencia de hasta 50 Hz, dependiendo de la configuración del equipo.
Esta frecuencia permite visualizar cambios de temperatura con mayor fluidez y registrar fenómenos térmicos dinámicos.
La serie también admite grabación radiométrica opcional de hasta 50 Hz, permitiendo analizar posteriormente la evolución de las temperaturas registradas.
Esta función resulta especialmente útil para inspecciones de equipos sometidos a variaciones de carga, procesos térmicos y condiciones transitorias de funcionamiento.
Medición de temperatura de hasta 2000 °C
Las cámaras GUIDE Hammer II permiten trabajar con diferentes rangos de temperatura:
-40 °C a +150 °C.
0 °C a +650 °C.
+500 °C a +2000 °C, mediante el kit opcional RangeMax.
La selección de rangos se realiza automáticamente según la configuración utilizada.
La precisión de medición es de ±2 °C o ±2 % de la lectura, considerando el valor mayor.
El rango extendido permite ampliar las aplicaciones de la cámara hacia procesos industriales de alta temperatura, como hornos, equipos térmicos y determinadas instalaciones metalúrgicas y petroquímicas.
Sistema TwinView Dual-FOV: dos campos de visión en un solo lente
La serie Hammer II ofrece como opción el sistema TwinView Dual-FOV, que permite alternar instantáneamente entre dos campos de visión sin necesidad de cambiar físicamente el lente.
Las configuraciones disponibles incluyen:
25° + 15°.
25° + 45°.
Esta tecnología permite adaptar rápidamente la cámara a diferentes condiciones de inspección.
El campo de visión amplio facilita la evaluación de instalaciones completas, mientras que el campo estrecho permite concentrarse en componentes específicos o situados a mayor distancia.
Es especialmente útil para inspecciones de subestaciones eléctricas, líneas de transmisión y equipos industriales de difícil acceso.
Lentes intercambiables para diferentes aplicaciones
Además del sistema Dual-FOV, la serie Hammer II admite diferentes opciones ópticas:
Lente gran angular de 44°.
Lente teleobjetivo medio de 15°.
Lente teleobjetivo de 7°.
Sistema TwinView Dual-FOV.
Kit RangeMax para mediciones de hasta 2000 °C.
Lentes macro en configuraciones compatibles.
Estas alternativas permiten seleccionar la óptica más adecuada según el tamaño del objetivo, la distancia de inspección y las condiciones de medición.
Enfoque automático inteligente
Las cámaras GUIDE Hammer II incorporan diferentes modalidades de enfoque:
Enfoque manual.
Enfoque automático.
Enfoque automático mediante pantalla táctil.
Enfoque automático continuo.
Estas funciones facilitan la obtención de imágenes térmicas correctamente enfocadas, especialmente durante inspecciones de múltiples componentes situados a diferentes distancias.
Un enfoque adecuado es fundamental para obtener mediciones confiables y aprovechar la resolución del detector infrarrojo.

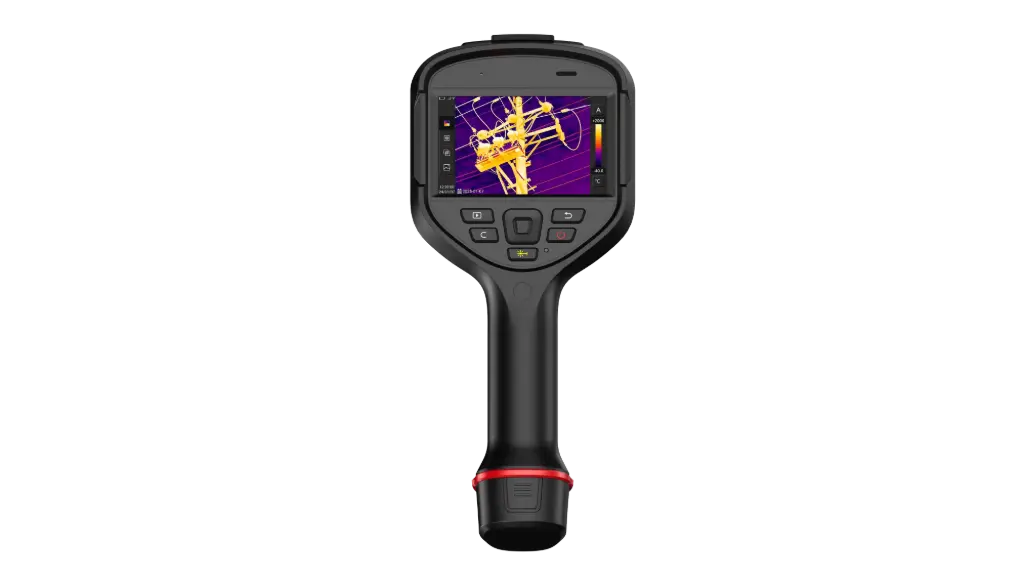

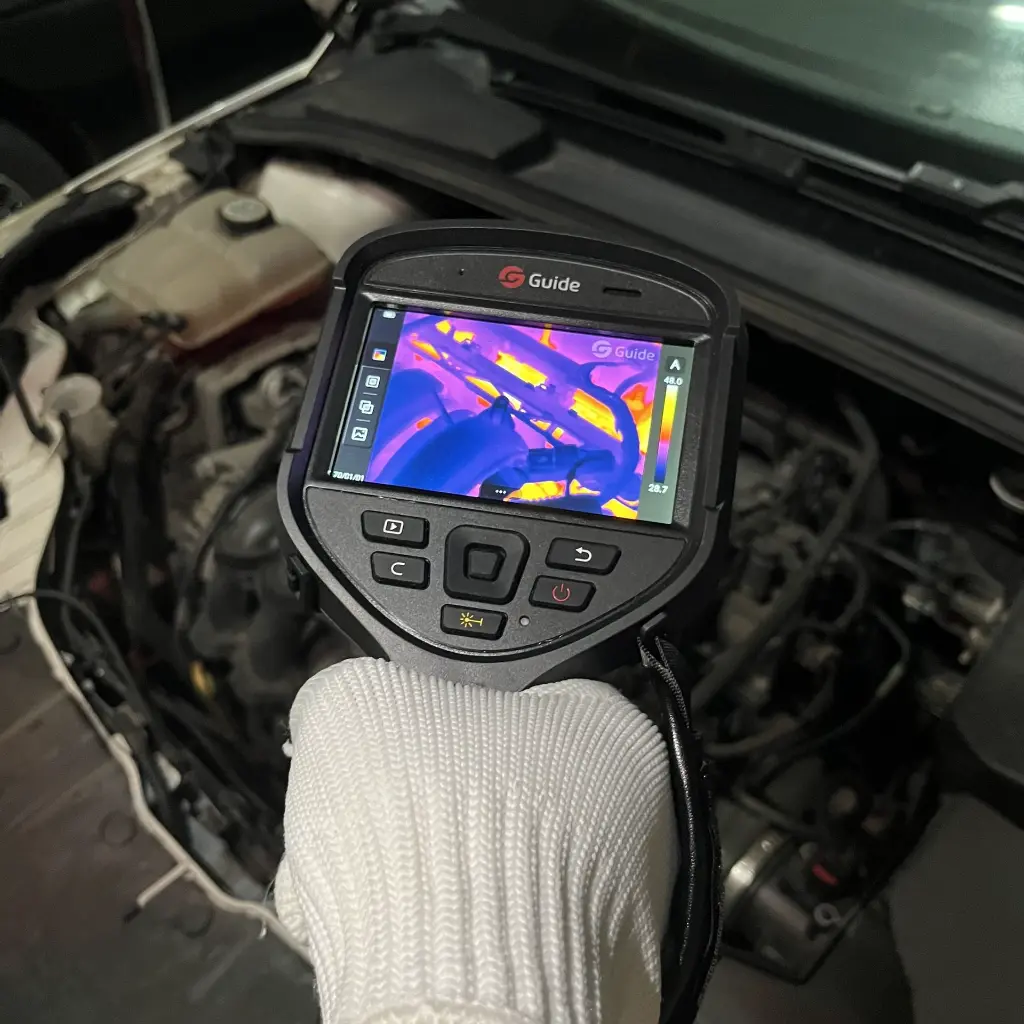

Pantalla táctil LCD de 4,3 pulgadas
La serie incorpora una pantalla táctil LCD de 4,3 pulgadas con resolución de 800 × 480 píxeles, que facilita la visualización de termogramas y el acceso a las herramientas de análisis.
Las cámaras disponen de cuatro modos de visualización:
IR: imagen infrarroja.
VIS: imagen visible.
MIF: fusión de imagen térmica y visible.
PIP: imagen dentro de imagen.
También incluyen múltiples paletas de colores, ajustes de escala térmica y funciones de resaltado para facilitar la interpretación de las imágenes.
Cámara digital visible de hasta 13 MP
Dependiendo del modelo, las cámaras Hammer II incorporan cámaras digitales de luz visible de 5, 8 o 13 megapíxeles.
La imagen visible permite identificar con mayor facilidad los componentes inspeccionados y complementar los registros termográficos.
Los modelos compatibles también permiten realizar funciones de combinación de imágenes para documentar áreas de inspección.
Herramientas avanzadas de análisis térmico
La serie Hammer II incorpora funciones para analizar la distribución de temperatura directamente desde la cámara.
Entre ellas se encuentran:
Medición de temperatura mediante puntos, líneas y áreas.
Alarmas configurables por umbral de temperatura.
Alarmas visuales, sonoras y mediante cambios de color.
Análisis mediante isotermas.
Resaltado de áreas térmicas.
Cálculo inteligente de superficies.
Ajuste automático, semiautomático y manual de la escala térmica.
Dependiendo del modelo, es posible configurar entre 5 y 16 herramientas de análisis térmico.
Estas funciones permiten realizar evaluaciones más completas durante las inspecciones y facilitan la documentación de las condiciones detectadas.
Medición láser de distancia
Las cámaras incorporan un sistema láser que permite medir distancias desde 0,1 hasta 40 metros.
Esta función facilita la determinación de la distancia al objetivo, un parámetro importante para la configuración y evaluación de las mediciones termográficas.

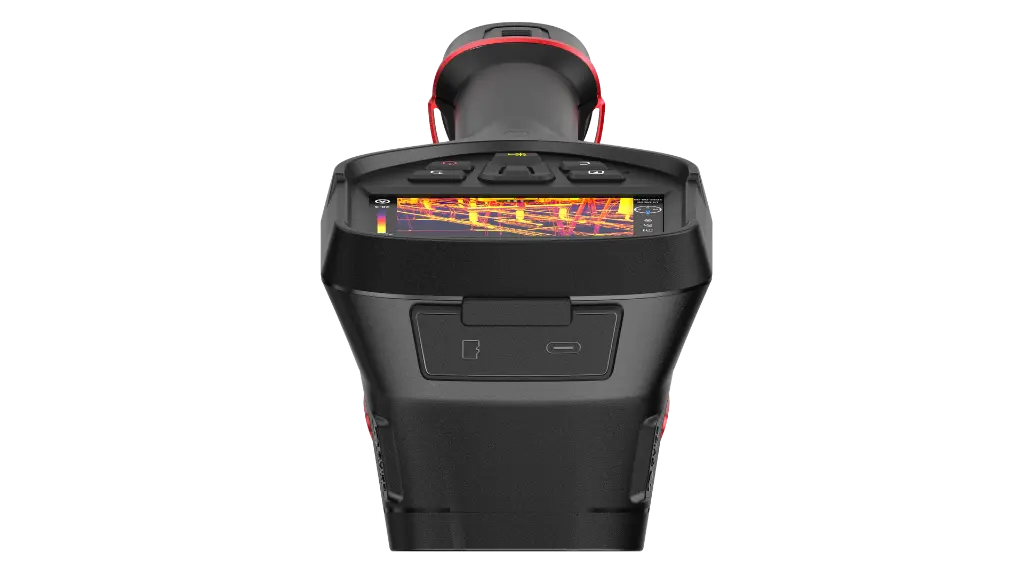

Conectividad y almacenamiento
La serie GUIDE Hammer II dispone de funciones de conectividad y almacenamiento para documentar inspecciones industriales.
Entre sus características se encuentran:
Conectividad Wi-Fi.
Bluetooth 5.0.
Transferencia de imágenes a dispositivos móviles.
Transmisión de video en tiempo real.
Almacenamiento interno de 64 GB.
Compatibilidad con tarjetas SD externas de hasta 256 GB.
Conexión USB-C.
Compatibilidad con servicios en la nube.
Actualizaciones de firmware mediante OTA.
Las cámaras permiten registrar imágenes radiométricas y videos, incluyendo formatos que conservan información de temperatura para análisis posterior.
El software ThermoTools para computadora y la aplicación móvil FocusIR permiten trabajar con los registros obtenidos durante las inspecciones.

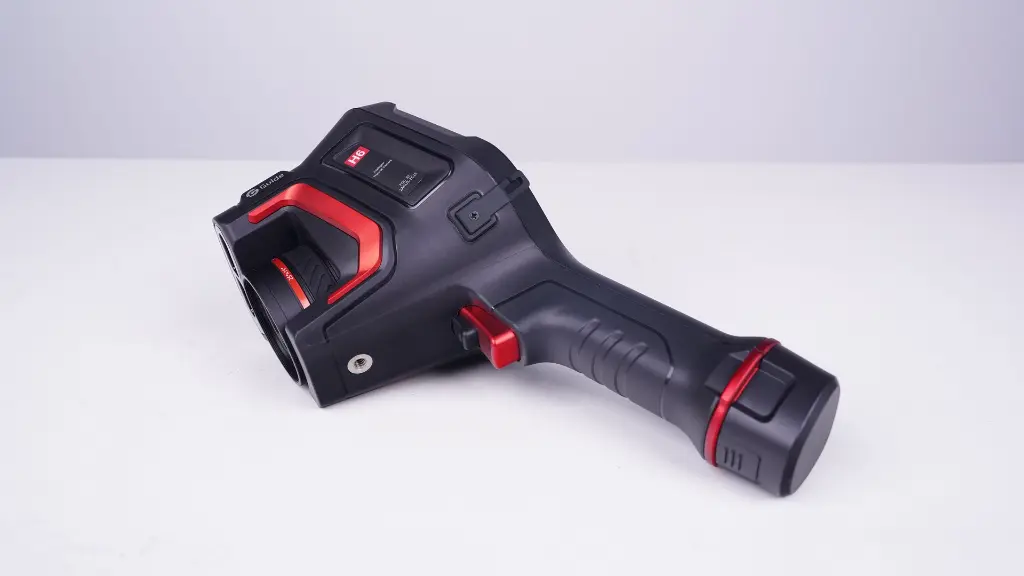

Diseño robusto para aplicaciones industriales
Las cámaras Hammer II están diseñadas para inspecciones profesionales en ambientes industriales.
Sus principales características incluyen:
Protección IP54.
Resistencia a caídas de hasta 2 metros, según ensayos del fabricante.
Temperatura de funcionamiento de -20 °C a +50 °C.
Autonomía de hasta 5 horas.
Batería recargable de ion-litio.
Sistema de carga rápida, capaz de alcanzar el 90 % de carga en aproximadamente una hora.
Micrófono y altavoz integrados.
Brújula electrónica.
GPS.
Doble iluminador.
El equipo incluye dos baterías recargables, cargador de escritorio, tarjeta SD de 64 GB, accesorios de transporte y certificado de calibración, entre otros componentes.
Aplicaciones industriales de las cámaras GUIDE Hammer II
Inspección de subestaciones y redes eléctricas
La termografía infrarroja es una herramienta importante para identificar anomalías térmicas en instalaciones eléctricas durante su funcionamiento.
Las cámaras Hammer II permiten realizar inspecciones de:
Subestaciones eléctricas.
Transformadores de potencia.
Interruptores y seccionadores.
Conexiones y terminales eléctricos.
Barras conductoras.
Líneas de transmisión y distribución.
Equipos eléctricos de media y alta tensión.
La disponibilidad de lentes teleobjetivos y Dual-FOV facilita las inspecciones a distancia, permitiendo evaluar componentes que no pueden aproximarse directamente por razones de seguridad o accesibilidad.
Mantenimiento predictivo de equipos industriales
Las cámaras GUIDE Hammer II pueden integrarse a programas de mantenimiento basado en condición y confiabilidad industrial.
Entre sus aplicaciones se encuentran:
Inspección térmica de motores eléctricos.
Evaluación de rodamientos y alojamientos.
Inspección de bombas y compresores.
Monitoreo térmico de reductores.
Inspección de sistemas hidráulicos.
Evaluación de transmisiones mecánicas.
Identificación de calentamientos anormales en maquinaria.
La termografía complementa técnicas como el análisis de vibraciones, ultrasonido y análisis de lubricantes, proporcionando información adicional sobre la condición de los activos.
Industria petrolera, gasífera y petroquímica
Las cámaras Hammer II pueden utilizarse en inspecciones térmicas de instalaciones de petróleo, gas y petroquímica.
Entre las aplicaciones se incluyen:
Inspección de equipos de proceso.
Evaluación térmica de tuberías.
Inspección de intercambiadores de calor.
Identificación de anomalías en sistemas de aislamiento térmico.
Evaluación de equipos rotativos.
Inspección de sistemas eléctricos industriales.
El kit RangeMax permite ampliar las capacidades de medición hacia procesos de temperaturas elevadas.
Inspección de hornos y procesos de alta temperatura
Mediante el kit opcional RangeMax, las cámaras Hammer II pueden medir temperaturas de hasta 2000 °C.
Esta capacidad amplía sus posibilidades de aplicación en:
Hornos industriales.
Procesos metalúrgicos.
Instalaciones cementeras.
Equipos de tratamiento térmico.
Procesos petroquímicos.
Superficies industriales sometidas a altas temperaturas.
La selección de la óptica y la configuración de medición deben considerar las condiciones particulares de cada proceso.
Inspección de sistemas HVAC
Las cámaras permiten identificar diferencias de temperatura en sistemas de calefacción, ventilación y aire acondicionado.
Sus aplicaciones incluyen la evaluación de aislamiento térmico, identificación de distribuciones irregulares de temperatura e inspección de sistemas de refrigeración y climatización.
Inspección de componentes electrónicos
La alta resolución térmica y la disponibilidad de lentes macro en determinados modelos permiten inspeccionar componentes electrónicos y circuitos de pequeñas dimensiones.
Estas aplicaciones incluyen la identificación de concentraciones de calor, evaluación de componentes y análisis de patrones térmicos durante el funcionamiento de equipos electrónicos.
Comparación técnica de las cámaras GUIDE Hammer II
| Característica | H2S | H3S | H3+S | H4S | H6S |
| Resolución IR | 256×192 | 320×240 | 384×288 | 480×360 | 640×480 |
| Superresolución | 512×384 | 640×480 | 768×576 | 960×720 | 1280×960 |
| NETD | 15 mK | 15 mK | 15 mK | 15 mK | 15 mK |
| Frecuencia máxima | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Campo de visión estándar | 25°×19° | 25°×19° | 25°×19° | 25°×19° | 25°×19° |
| IFOV | 1,70 mrad | 1,36 mrad | 1,14 mrad | 0,91 mrad | 0,68 mrad |
| Relación D | 588:1 | 735:1 | 877:1 | 1099:1 | 1471:1 |
| Rango estándar | -40 a +650 °C | -40 a +650 °C | -40 a +650 °C | -40 a +650 °C | -40 a +650 °C |
| Rango opcional | Hasta 2000 °C | Hasta 2000 °C | Hasta 2000 °C | Hasta 2000 °C | Hasta 2000 °C |
| Herramientas de análisis | 5 | 8 | 10 | 12 | 16 |
| Pantalla | 4,3" | 4,3" | 4,3" | 4,3" | 4,3" |
| Almacenamiento interno | 64 GB | 64 GB | 64 GB | 64 GB | 64 GB |
| Autonomía | 5 h | 5 h | 5 h | 5 h | 5 h |
Todos los modelos incorporan enfoque automático y manual, conectividad Wi-Fi, Bluetooth 5.0, medición láser de distancia y compatibilidad con lentes opcionales.
¿Qué cámara termográfica GUIDE Hammer II elegir?
GUIDE H2S: inspección industrial profesional
Con resolución de 256 × 192 píxeles, la H2S es una alternativa para usuarios que requieren funciones profesionales de termografía, lentes intercambiables y herramientas de análisis térmico.
GUIDE H3S: mayor detalle para inspecciones industriales
La H3S incorpora un detector de 320 × 240 píxeles, proporcionando mayor resolución para inspecciones eléctricas y mecánicas.
GUIDE H3+S: equilibrio entre resolución y prestaciones
Con resolución de 384 × 288 píxeles, la H3+S ofrece mayor detalle térmico y herramientas adicionales de análisis, siendo adecuada para programas de mantenimiento predictivo e inspecciones industriales.
GUIDE H4S: alta resolución para inspecciones exigentes
La H4S incorpora un detector de 480 × 360 píxeles y resolución espacial de 0,91 mrad con su lente estándar.
Es una alternativa para aplicaciones que requieren mayor detalle térmico y evaluación de componentes a distancia.
GUIDE H6S: máxima resolución de la serie
La H6S ofrece una resolución infrarroja nativa de 640 × 480 píxeles y superresolución procesada de hasta 1280 × 960 píxeles.
Su resolución espacial de 0,68 mrad y relación distancia/punto de 1471:1 con el lente estándar proporcionan mayores posibilidades para inspecciones de componentes pequeños o situados a distancias elevadas.
Es el modelo de mayor resolución de la familia Hammer II.
Ventajas de incorporar termografía avanzada al mantenimiento predictivo
Las cámaras termográficas profesionales permiten evaluar la distribución superficial de temperatura de los equipos durante su funcionamiento.
Su incorporación a programas de mantenimiento basado en condición contribuye a:
Detectar anomalías térmicas en etapas tempranas.
Identificar componentes que requieren evaluación técnica.
Priorizar intervenciones según la condición de los activos.
Reducir inspecciones invasivas.
Documentar tendencias térmicas.
Evaluar equipos eléctricos a distancias seguras.
Verificar la efectividad de intervenciones correctivas.
Mejorar la planificación del mantenimiento y la confiabilidad operacional.
Para obtener mediciones confiables, es fundamental considerar la emisividad, temperatura reflejada, distancia de inspección, condiciones ambientales y características de las superficies evaluadas.
Cámaras termográficas GUIDE Hammer II en Bolivia – VIBROBAL
En VIBROBAL ofrecemos soluciones tecnológicas para mantenimiento predictivo, monitoreo de condición y confiabilidad industrial.
La serie GUIDE Hammer II proporciona capacidades avanzadas de termografía infrarroja para empresas de generación y transmisión eléctrica, petróleo y gas, minería, industria cementera, manufactura y mantenimiento industrial.
Nuestro equipo técnico puede asesorarlo en la selección del modelo, resolución infrarroja y configuración de lentes más adecuados para sus aplicaciones.
