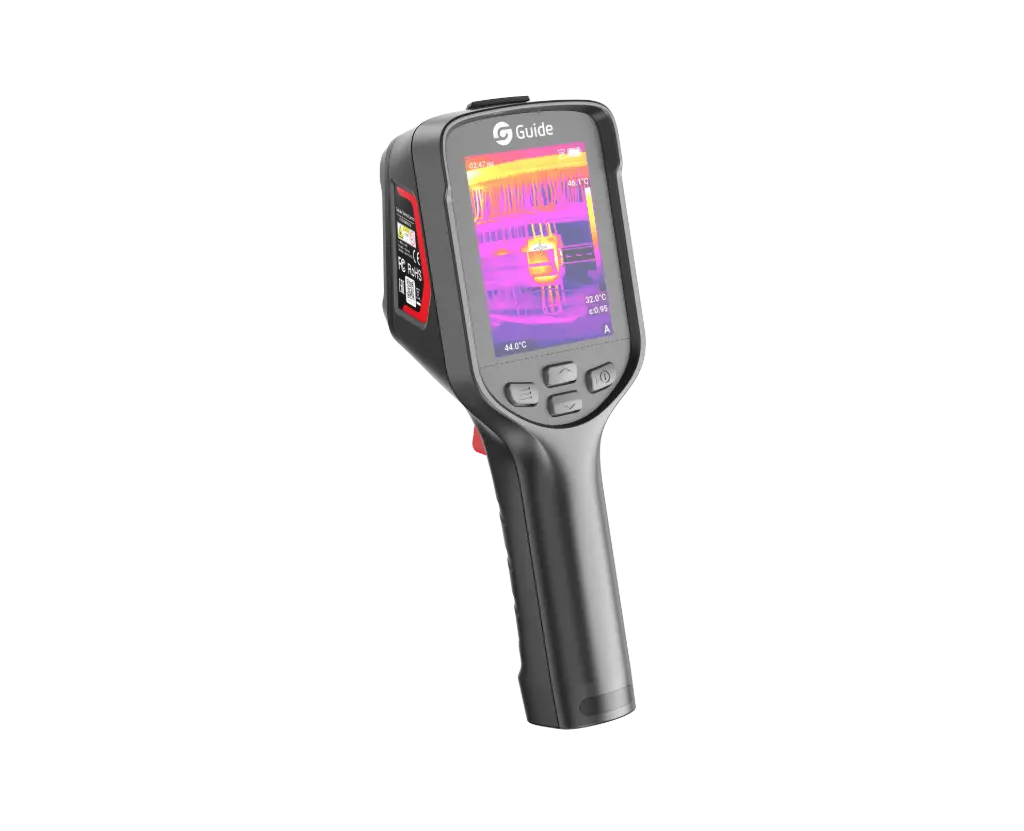

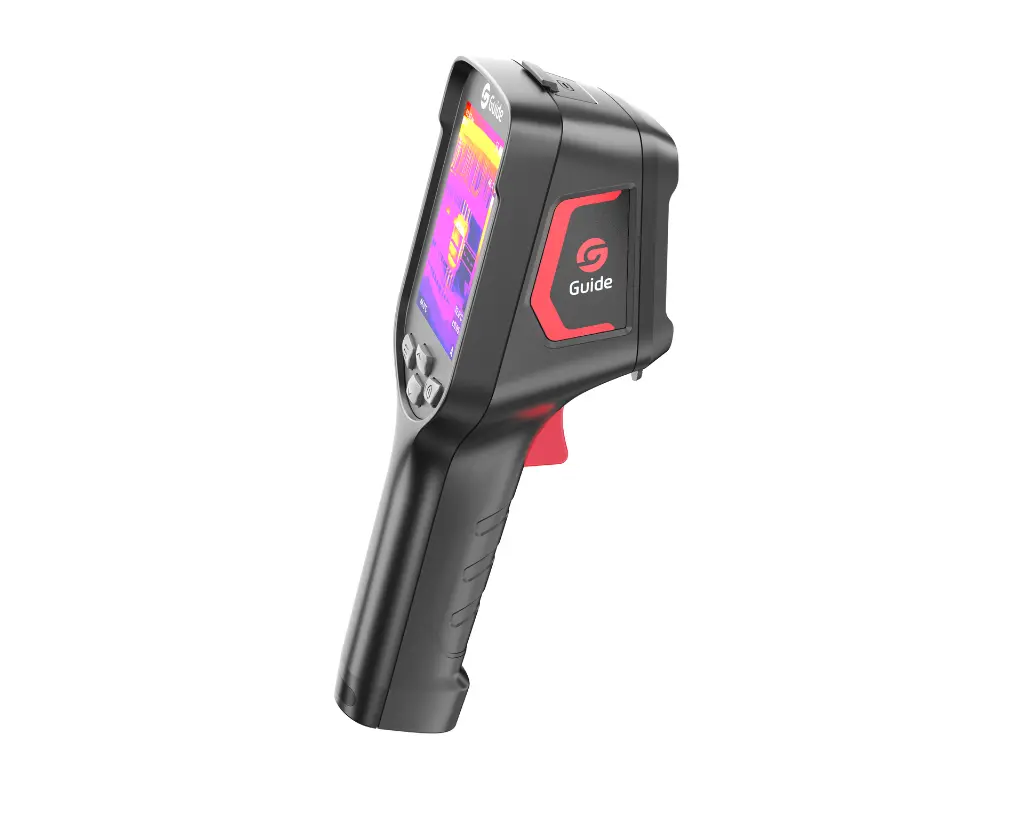

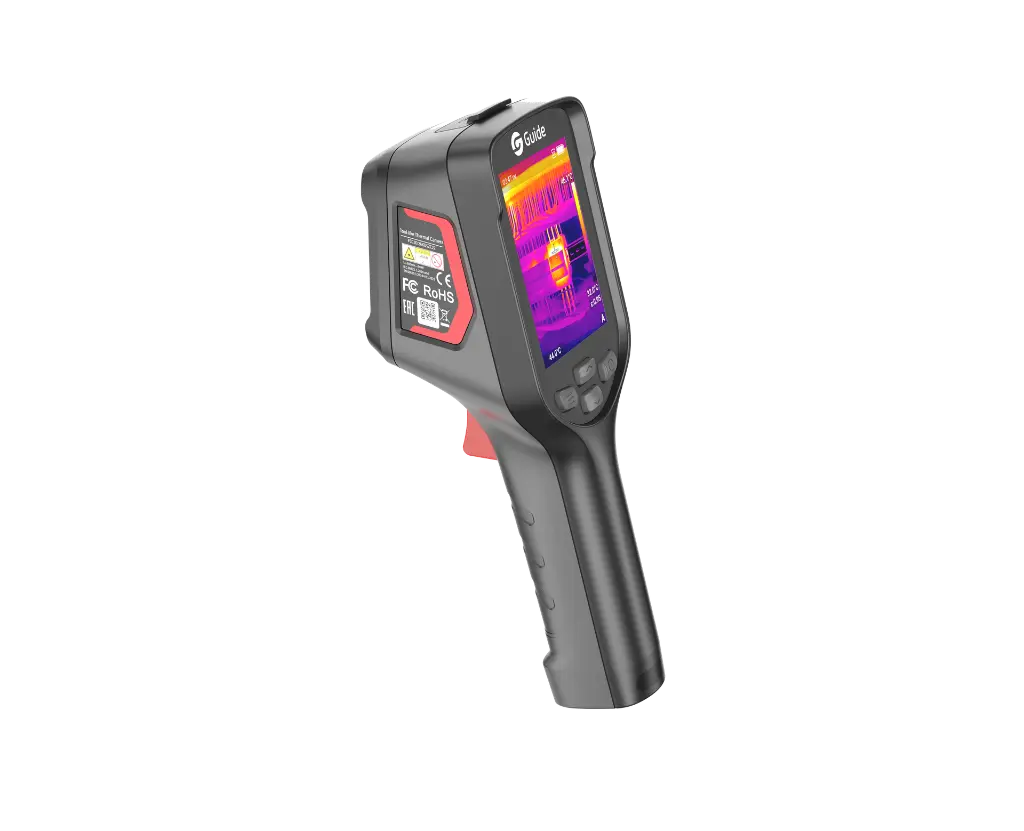

Cámaras Termográficas GUIDE EasIR Max Serie E

Alta resolución y autonomía para inspecciones industriales

Las cámaras termográficas GUIDE EasIR Max Serie E ofrecen una solución avanzada para inspecciones térmicas en instalaciones eléctricas, equipos industriales y aplicaciones de mantenimiento predictivo. Combinan detectores infrarrojos de alta sensibilidad, tecnología de procesamiento de imágenes APEXVISION y una pantalla de gran tamaño para facilitar la identificación de anomalías térmicas.

La serie está compuesta por los modelos GUIDE E3S y E4S, con resoluciones infrarrojas de 256 × 192 y 384 × 288 píxeles, respectivamente, sensibilidad térmica de 15 mK y autonomía de hasta 12 horas.

Gracias a la tecnología IR-Perfclear, las cámaras proporcionan imágenes térmicas de mayor definición mediante procesamiento en tiempo real, facilitando las inspecciones en campo y la documentación de resultados.

Tecnología APEXVISION: imágenes térmicas de alta definición

Las cámaras GUIDE EasIR Max incorporan la arquitectura de procesamiento térmico APEXVISION S1, desarrollada para mejorar la claridad, precisión y calidad de las imágenes infrarrojas.

Esta arquitectura integra tres componentes tecnológicos:

• ApexCore S1: detector infrarrojo de alta sensibilidad que permite identificar pequeñas variaciones de temperatura.

• Nexus 1.0: plataforma de procesamiento que optimiza la adquisición y visualización de imágenes térmicas.

• SharpIR 2.0: algoritmo de procesamiento digital diseñado para mejorar la definición y los detalles de los termogramas.

Adicionalmente, la tecnología IR-Perfclear permite obtener imágenes mediante superresolución en tiempo real, cuadruplicando la cantidad de píxeles de la imagen original.

El modelo E3S alcanza una resolución procesada de 512 × 384 píxeles, mientras que el E4S permite visualizar imágenes mejoradas de hasta 768 × 576 píxeles.

Esta capacidad facilita la identificación visual de puntos calientes, distribuciones anormales de temperatura y detalles térmicos durante inspecciones industriales.

Características principales

Alta resolución infrarroja de hasta 384 × 288 píxeles

La serie EasIR Max dispone de detectores infrarrojos VOx de 12 μm, con dos opciones de resolución:

• GUIDE E3S: 256 × 192 píxeles.

• GUIDE E4S: 384 × 288 píxeles.

La mayor resolución del modelo E4S permite distinguir detalles térmicos más pequeños, una ventaja especialmente importante en inspecciones de componentes eléctricos, circuitos electrónicos y equipos industriales.

Sensibilidad térmica de 15 mK

Ambos modelos ofrecen una sensibilidad térmica NETD de 15 mK, permitiendo distinguir diferencias de temperatura muy pequeñas.

Esta característica mejora el contraste de los termogramas y facilita la identificación de anomalías térmicas que podrían resultar difíciles de visualizar con cámaras de menor sensibilidad.

Medición de temperatura de hasta +650 °C

Las cámaras disponen de rangos de medición seleccionados automáticamente según las condiciones de inspección.

GUIDE E3S:

• -20 °C a +150 °C.

• 0 °C a +550 °C.

GUIDE E4S:

• -20 °C a +150 °C.

• 0 °C a +650 °C.

Ambos modelos ofrecen una precisión de medición de ±2 °C o ±2 % de la lectura, considerando el valor mayor.

El rango ampliado del E4S permite inspeccionar equipos y procesos que operan a temperaturas más elevadas.

Pantalla LCD de 3,5 pulgadas

Una de las principales características de la serie EasIR Max es su pantalla LCD de 3,5 pulgadas con resolución de 640 × 480 píxeles.

Su mayor superficie de visualización facilita la observación de los termogramas, la identificación de detalles y la evaluación de los componentes inspeccionados directamente en campo.

Las cámaras ofrecen cuatro modos de visualización:

• IR: imagen infrarroja.

• VIS: imagen de luz visible.

• MIF: fusión de imagen térmica y visible.

• PIP: imagen dentro de imagen.

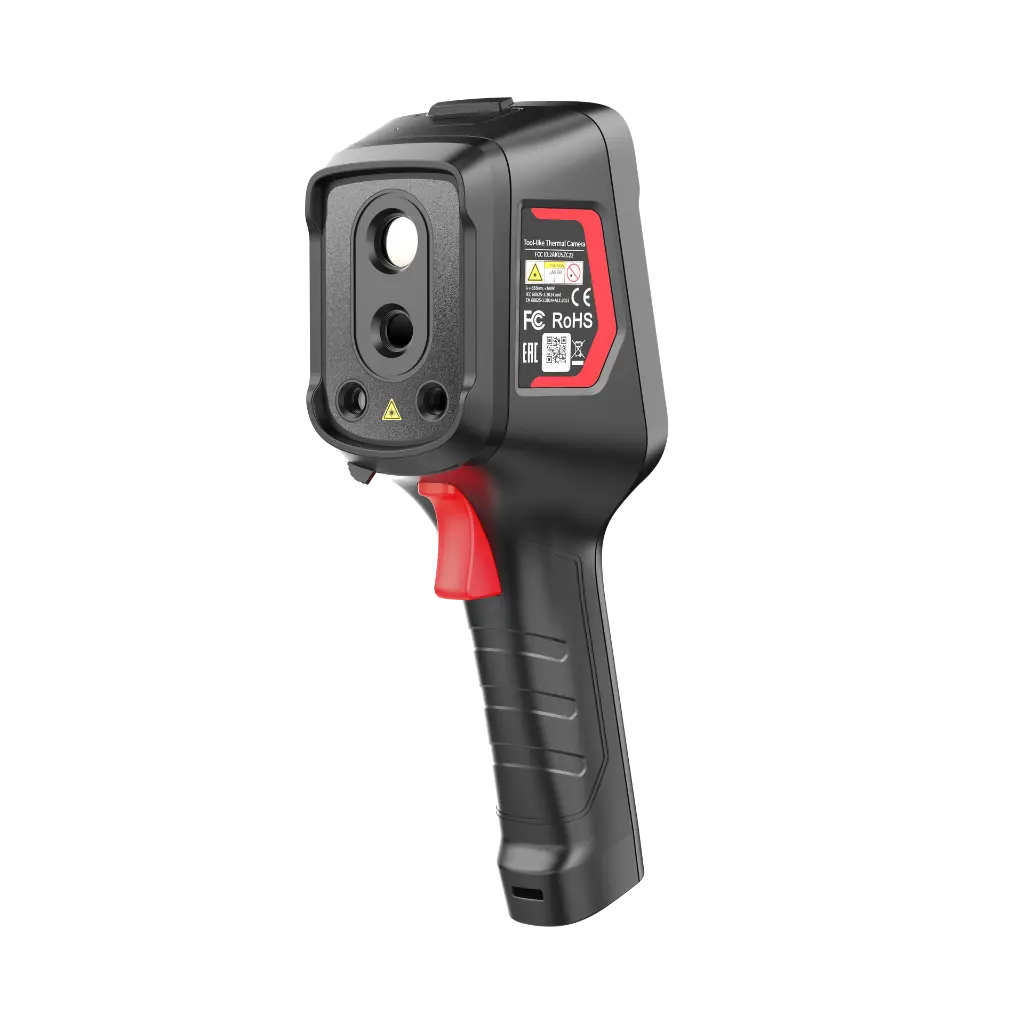

También incorporan una cámara digital de 2 megapíxeles para complementar los registros térmicos con imágenes convencionales.

Autonomía de hasta 12 horas

Las cámaras GUIDE EasIR Max están diseñadas para jornadas prolongadas de inspección.

• E3S: hasta 12 horas de funcionamiento.

• E4S: hasta 10 horas de funcionamiento.

Esta autonomía permite realizar recorridos de inspección extensos y actividades de mantenimiento en instalaciones industriales.

Conectividad Wi-Fi y registro de información

Ambos modelos incorporan conectividad Wi-Fi, permitiendo la comunicación con dispositivos móviles mediante la aplicación FocusIR, disponible para Android e iOS.

Las cámaras permiten:

• Capturar fotografías térmicas con información de temperatura.

• Grabar videos térmicos.

• Transmitir imágenes y videos en tiempo real.

• Transferir información a dispositivos móviles.

• Realizar análisis mediante el software ThermoTools para computadora.

• Actualizar el firmware mediante tecnología OTA.

Disponen de 32 GB de almacenamiento interno, proporcionando capacidad para documentar inspecciones y conservar registros térmicos.

Diseño resistente para aplicaciones industriales

Las cámaras GUIDE EasIR Max combinan un diseño portátil con características adecuadas para trabajos de campo.

• Protección IP54 contra ingreso de polvo y salpicaduras de agua.

• Resistencia a caídas de hasta 2 metros, según ensayos del fabricante.

• Temperatura de funcionamiento de -15 °C a +50 °C.

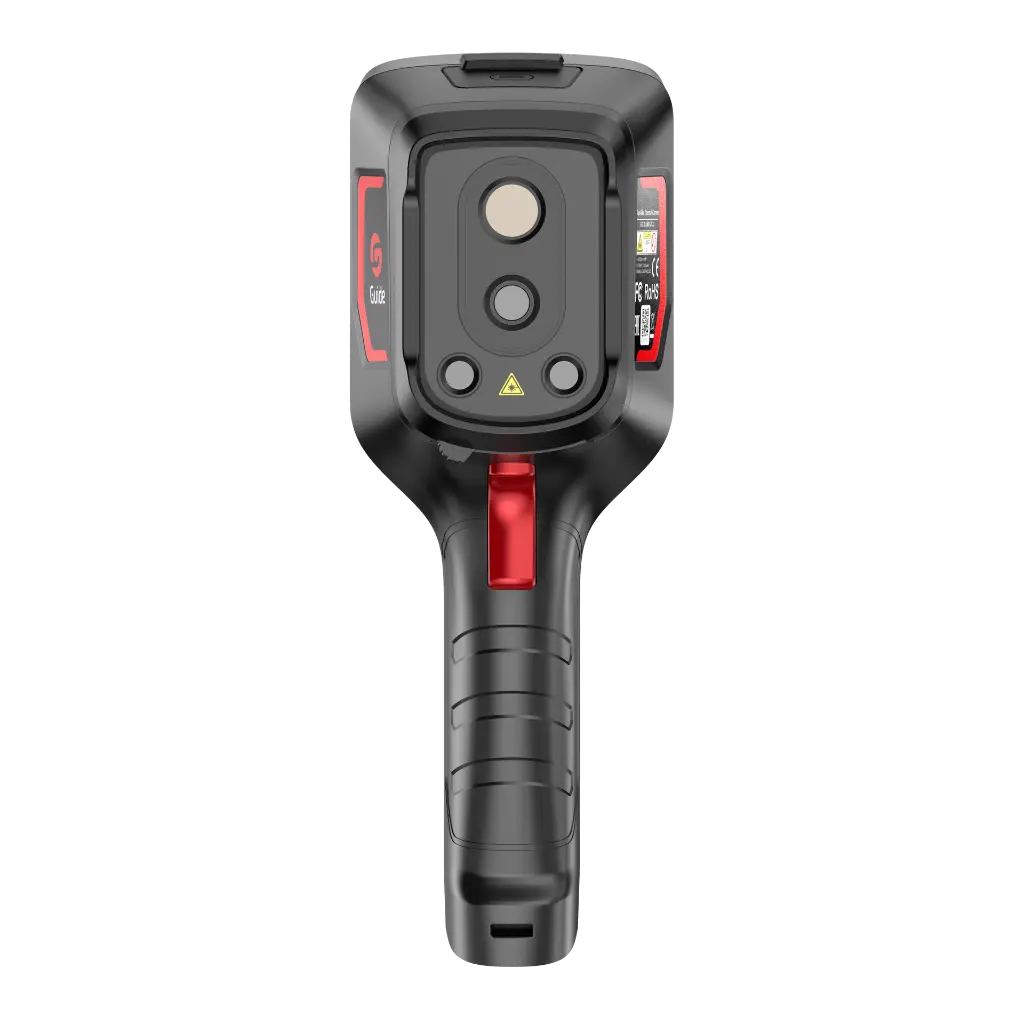

• Indicador láser para facilitar la localización del área inspeccionada.

• Iluminador integrado.

• Conexión USB-C.

• Compatibilidad con trípode.

Adicionalmente, permiten utilizar lentes macro opcionales de 5× y 10× para aplicaciones que requieren inspeccionar componentes de pequeñas dimensiones.

Aplicaciones industriales de las cámaras GUIDE EasIR Max

Inspección y mantenimiento eléctrico

La termografía infrarroja permite detectar anomalías térmicas en componentes eléctricos durante su funcionamiento, sin necesidad de contacto directo.

Entre sus aplicaciones se encuentran:

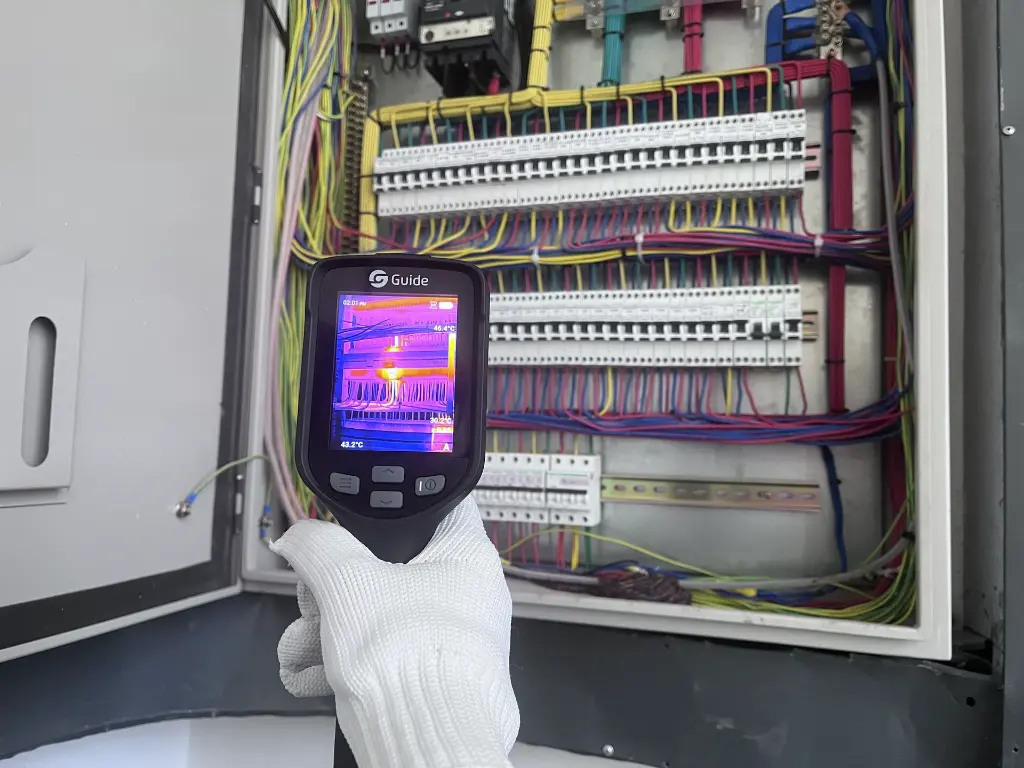

• Inspección de tableros eléctricos de baja y media tensión.

• Detección de conexiones eléctricas con calentamiento anormal.

• Inspección de interruptores, contactores y barras conductoras.

• Evaluación térmica de transformadores.

• Inspección de terminales y conexiones eléctricas.

• Identificación de desequilibrios térmicos entre fases.

La alta sensibilidad y resolución de las cámaras EasIR Max contribuyen a identificar anomalías que requieren una evaluación técnica más detallada.

Mantenimiento predictivo de equipos mecánicos

Las cámaras GUIDE EasIR Max son herramientas de apoyo para programas de mantenimiento basado en condición y confiabilidad industrial.

Permiten inspeccionar:

• Motores eléctricos.

• Rodamientos y alojamientos.

• Bombas centrífugas.

• Compresores.

• Acoplamientos y transmisiones.

• Reductores de velocidad.

• Sistemas hidráulicos.

El análisis de la distribución térmica puede contribuir a identificar condiciones anormales de funcionamiento y complementar técnicas como el análisis de vibraciones, ultrasonido y análisis de lubricantes.

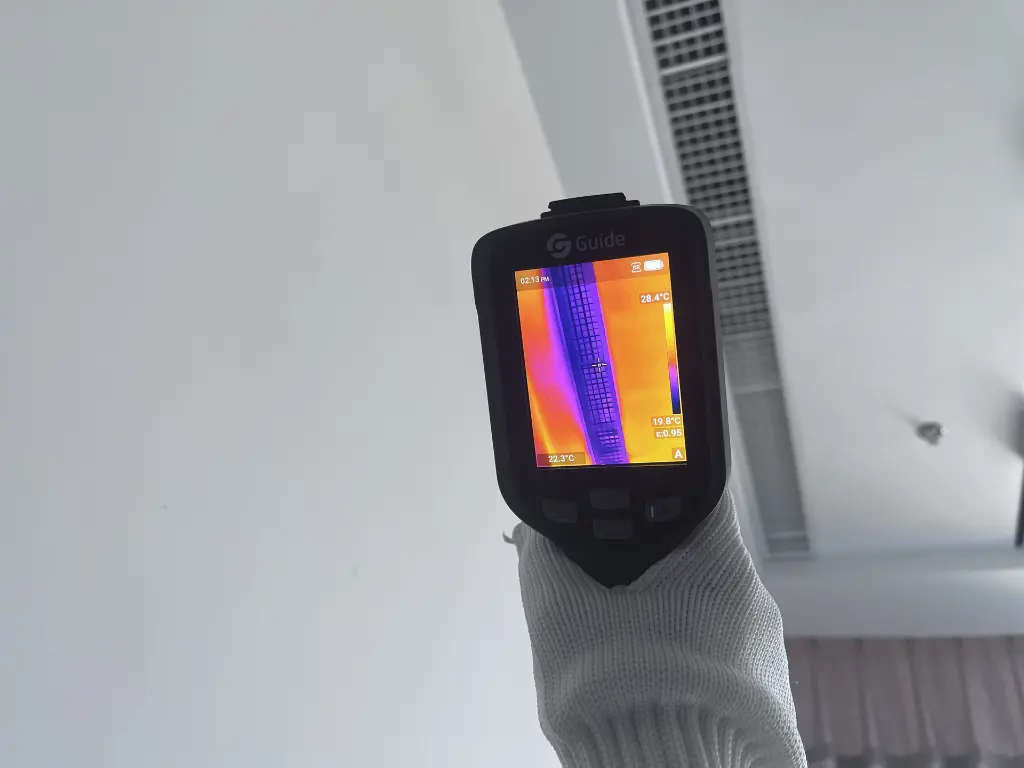

Inspección de sistemas HVAC e instalaciones

Las cámaras permiten evaluar patrones de temperatura en sistemas de climatización, refrigeración e instalaciones industriales.

Entre las aplicaciones se incluyen:

• Detección de pérdidas térmicas.

• Evaluación de aislamiento.

• Inspección de sistemas de calefacción y refrigeración.

• Identificación de distribuciones irregulares de temperatura.

• Evaluación térmica de instalaciones y edificaciones.

Inspección de componentes electrónicos

La alta sensibilidad térmica y la disponibilidad de lentes macro opcionales permiten utilizar las cámaras en inspecciones de placas electrónicas y componentes de pequeñas dimensiones.

Estas aplicaciones incluyen la identificación de concentraciones de calor, comparación de patrones térmicos y evaluación de componentes electrónicos durante su funcionamiento.

Comparación técnica: GUIDE E3S vs. GUIDE E4S

¿Qué cámara termográfica GUIDE EasIR Max elegir?

GUIDE E3S: mayor campo de visión y autonomía

La cámara termográfica GUIDE E3S ofrece una resolución infrarroja de 256 × 192 píxeles y un amplio campo de visión de 56° × 42°.

Es una alternativa para inspecciones generales de mantenimiento eléctrico, mecánico e instalaciones industriales.

Su autonomía de hasta 12 horas y su amplio campo de visión resultan especialmente útiles para recorridos prolongados de inspección y evaluación de equipos a distancias relativamente cortas.

GUIDE E4S: mayor resolución y capacidad de inspección a distancia

La cámara GUIDE E4S incorpora un detector de 384 × 288 píxeles, resolución espacial de 1,73 mrad y relación distancia/punto de 578:1.

Estas características permiten obtener mayor detalle espacial en inspecciones de componentes pequeños o situados a mayor distancia, siempre considerando el tamaño real del objetivo y las condiciones de medición.

Adicionalmente, su rango de temperatura de hasta +650 °C amplía las posibilidades de aplicación en procesos industriales.

Es una opción para usuarios que requieren mayor resolución térmica y capacidad de inspección de componentes específicos.

Ventajas de utilizar termografía infrarroja en mantenimiento predictivo

La termografía es una técnica de monitoreo de condición que permite evaluar la distribución superficial de temperatura de los equipos durante su funcionamiento.

Su aplicación dentro de un programa de mantenimiento industrial contribuye a:

• Detectar anomalías térmicas antes de que evolucionen hacia fallas de mayor gravedad.

• Identificar componentes que requieren inspección o intervención.

• Priorizar actividades de mantenimiento.

• Reducir inspecciones invasivas.

• Documentar la condición térmica de los activos.

• Verificar resultados después de intervenciones correctivas.

• Mejorar la planificación del mantenimiento y la confiabilidad operacional.

Para obtener resultados confiables, las mediciones deben realizarse considerando factores como la emisividad, la temperatura reflejada, la distancia de inspección, las condiciones ambientales y el estado operativo de los equipos.

Cámaras termográficas GUIDE EasIR Max en Bolivia – VIBROBAL

En VIBROBAL ofrecemos soluciones tecnológicas para mantenimiento predictivo, monitoreo de condición y confiabilidad industrial.

Las cámaras termográficas GUIDE EasIR Max E3S y E4S permiten incorporar tecnología infrarroja avanzada a las inspecciones eléctricas, mecánicas y de instalaciones industriales.

Nuestro equipo técnico puede asesorarlo en la selección de la cámara más adecuada, considerando la resolución requerida, las distancias de inspección, los rangos de temperatura y las características de sus aplicaciones.
