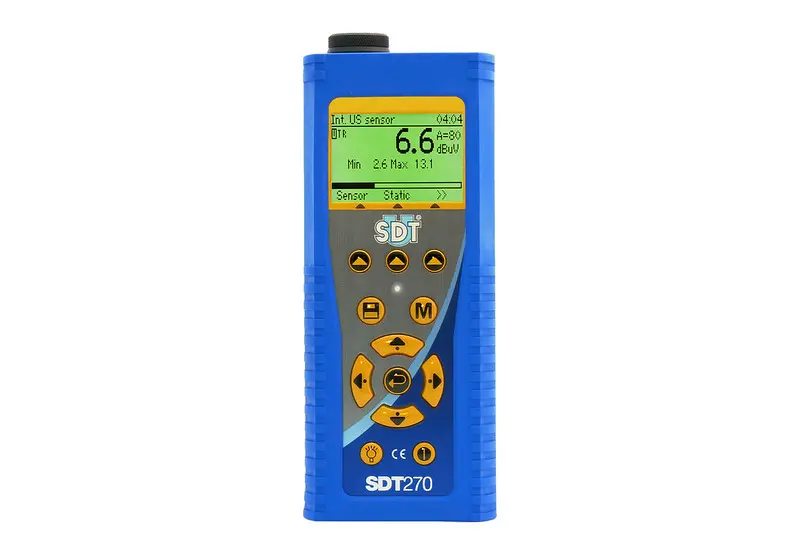

SDT270 – Detector de ultrasonido multipropósito para mantenimiento predictivo

Una plataforma, múltiples aplicaciones de monitoreo de condición

El SDT270 de SDT Ultrasound Solutions es un detector de ultrasonido industrial y colector de datos multifunción desarrollado para programas de mantenimiento predictivo y basado en condición.

Su arquitectura permite combinar ultrasonido, vibración, temperatura y velocidad de rotación (RPM) en un mismo instrumento, convirtiéndolo en una herramienta especialmente versátil para inspecciones mecánicas, eléctricas, sistemas de vapor, lubricación, detección de fugas y pruebas de hermeticidad.

Aplicaciones principales

Monitoreo mecánico · Lubricación · Fugas · Sistemas eléctricos · Trampas de vapor · Válvulas · Hermeticidad

Mucho más que un detector de ultrasonido

El SDT270 permite integrar diferentes variables de condición durante una misma ruta de inspección.

Dependiendo de su configuración y sensores, puede medir:

• Ultrasonido propagado por aire y estructuras.
• Vibración.
• Temperatura infrarroja.
• Velocidad de rotación.
• Señales estáticas y dinámicas.

Dispone de dos canales de entrada para sensores, adquisición de señales ultrasónicas de hasta 100 kHz de ancho de banda, frecuencia de muestreo de 256 kHz y cuatro indicadores de condición: RMS, Max RMS, Peak y Crest Factor.

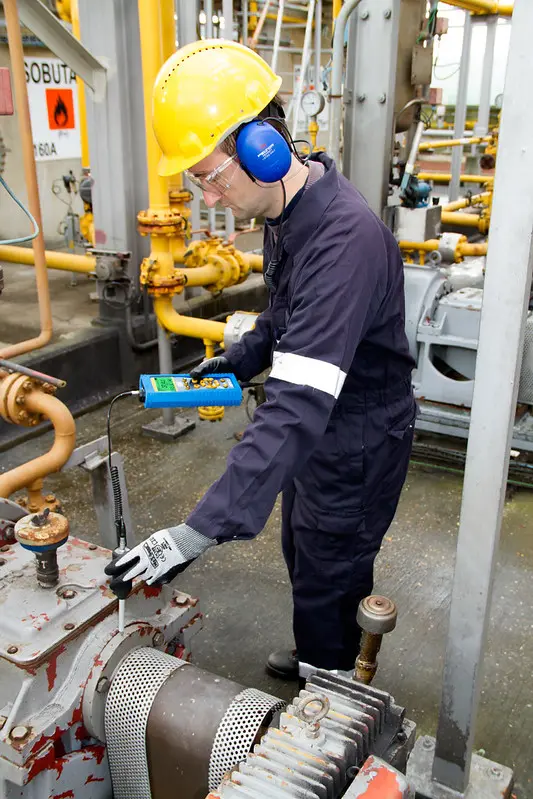

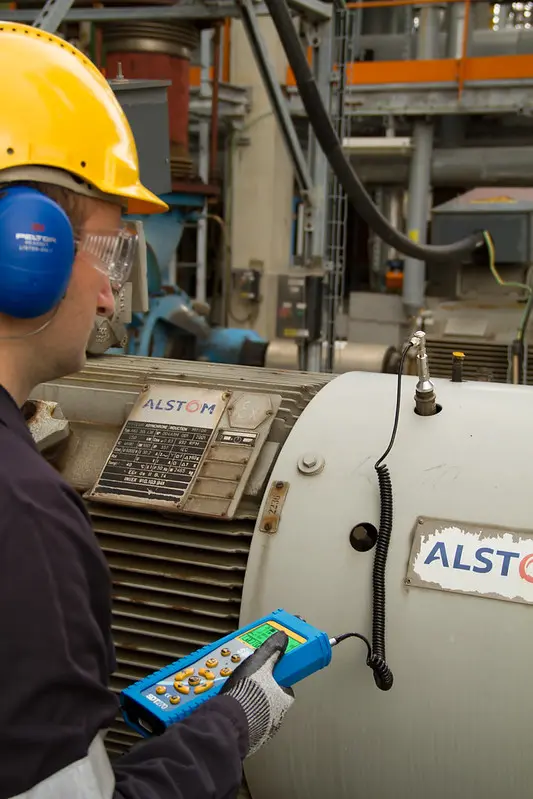

Monitoreo de rodamientos y maquinaria rotativa

Detecte cambios de condición desde etapas tempranas

El ultrasonido permite detectar cambios producidos por fricción, impactos y otros fenómenos mecánicos antes de que algunos defectos evolucionen hacia estados más severos.

Con el SDT270 es posible realizar mediciones periódicas y establecer tendencias para conocer la evolución de la condición de los activos.

Además del ultrasonido, el instrumento admite acelerómetros ICP de 100 mV/g, permitiendo medir:

• Velocidad de vibración en mm/s o ips.
• Aceleración en g.
• RMS de velocidad.
• RMS de aceleración.
• Aceleración Peak.
• Factor de cresta.

El rango de medición de vibraciones alcanza hasta 20 g peak.

Lubricación acústica de rodamientos

Lubrique según condición, no solamente según calendario

Una lubricación insuficiente o excesiva puede reducir significativamente la vida útil de los rodamientos.

Mediante ultrasonido, el SDT270 permite determinar cuándo un rodamiento necesita lubricación y observar la respuesta del rodamiento durante la aplicación de grasa.

Esto permite:

• Optimizar los intervalos de relubricación.
• Determinar cuándo lubricar.
• Controlar la cantidad de lubricante aplicada.
• Reducir el riesgo de sobrelubricación.
• Incorporar la lubricación dentro del programa de monitoreo de condición.

El SDT270 es compatible con LUBEsense1 y dispone de configuraciones específicas con LUBExpert. La ficha técnica incluso contempla el sistema SDT270 Pro 3 System with LUBExpert.

Detección de fugas de aire comprimido y vacío

El aire comprimido representa uno de los servicios auxiliares con mayor potencial de pérdidas energéticas dentro de una instalación industrial.

El SDT270 permite detectar rápidamente las emisiones ultrasónicas generadas por fugas y localizar su origen sin necesidad de contacto directo.

Puede utilizarse para inspeccionar:

• Redes de aire comprimido.
• Conexiones.
• Mangueras.
• Válvulas.
• Sistemas neumáticos.
• Sistemas de vacío.

Con el sensor adecuado, el SDT270 es un instrumento Clase I que supera los requerimientos ASTM 1002-11 para detección de fugas de gas.

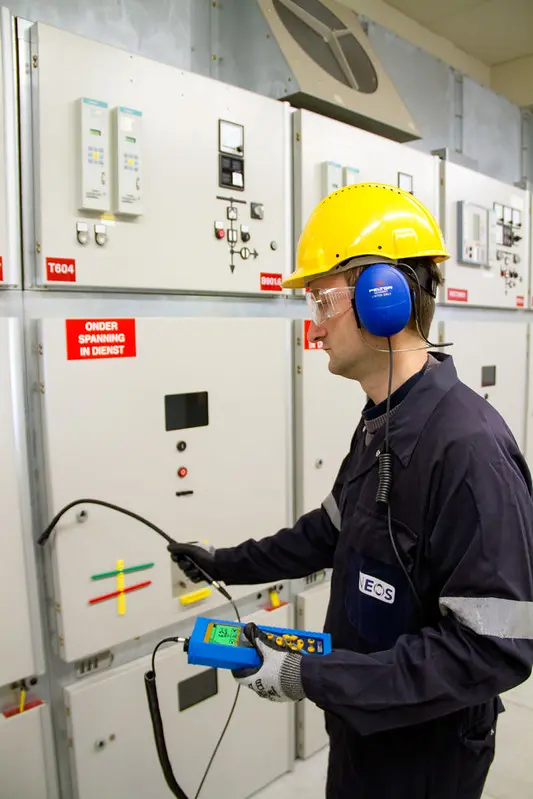

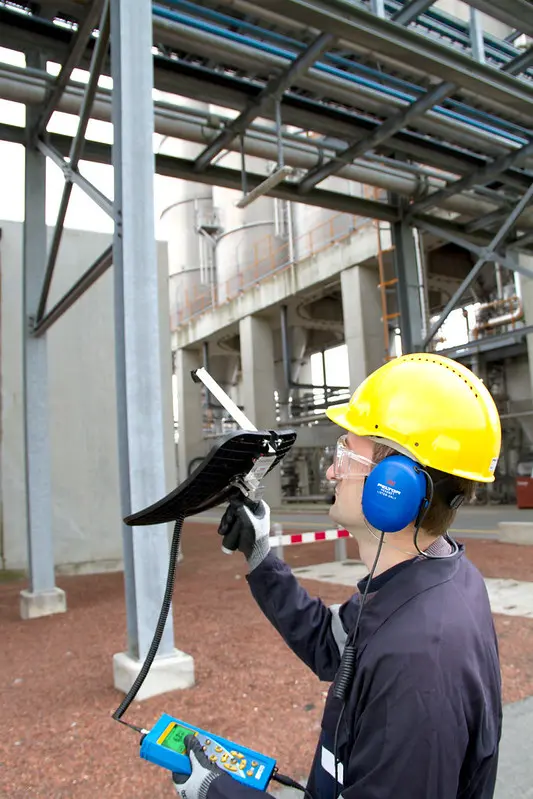

Inspección de sistemas eléctricos

Escuche antes de intervenir

Fenómenos eléctricos como determinadas descargas parciales generan emisiones ultrasónicas que pueden ser detectadas sin contacto.

El SDT270 puede utilizarse para inspeccionar:

• Celdas eléctricas.
• Subestaciones.
• Líneas de transmisión.
• Líneas de distribución.
• Equipamiento eléctrico industrial.

El sistema es compatible con sensores aéreos especializados como FLEX y PARADISH, ampliando las posibilidades de inspección eléctrica.

Inspección de trampas de vapor

Una trampa de vapor defectuosa puede generar pérdidas de energía y afectar la eficiencia del sistema.

El SDT270 combina ultrasonido y temperatura, permitiendo evaluar el comportamiento de las trampas de vapor e identificar unidades con funcionamiento anormal.

Esta combinación proporciona al inspector información complementaria para determinar la condición del componente.

Inspección de válvulas

El ultrasonido permite detectar turbulencia generada por el paso de fluido a través de válvulas que deberían encontrarse cerradas.

Mediante mediciones comparativas realizadas en diferentes puntos de la válvula, el SDT270 ayuda a determinar si existe paso interno de fluido y priorizar las intervenciones de mantenimiento.

Pruebas de hermeticidad

El SDT270 también puede utilizarse junto con transmisores ultrasónicos para verificar hermeticidad.

El transmisor se coloca dentro del volumen que se desea evaluar y el inspector recorre externamente juntas, sellos y puntos potenciales de fuga con el detector.

Un incremento del nivel ultrasónico permite identificar y localizar la pérdida.

Esta metodología puede utilizarse en diferentes aplicaciones industriales y marítimas; la documentación incluye aprobación de Lloyd's Register para aplicaciones específicas de verificación de estanqueidad en escotillas, puertas, rampas y ventanas.

Temperatura infrarroja integrada

Dependiendo de la configuración, el SDT270 incorpora un termómetro infrarrojo sin contacto, permitiendo complementar las mediciones ultrasónicas con información térmica.

Características principales:

• Rango: −70 a +380 °C.
• Emisividad ajustable: 0,01 a 1.
• Resolución térmica integrada en el instrumento.
• Medición sin contacto.

Esto resulta especialmente útil para inspecciones mecánicas y sistemas de vapor.

Tacómetro láser integrado

El módulo de velocidad utiliza un sensor óptico con láser Clase II y permite realizar mediciones aproximadamente entre:

10 y 99.999 RPM

Esto facilita registrar la velocidad operacional junto con otras variables de condición durante las inspecciones de maquinaria.

Datos estáticos y dinámicos

Del valor global al análisis de señal

Una característica importante del SDT270 es que sus capacidades pueden crecer según la configuración del instrumento.

Las versiones superiores permiten registrar tanto valores estáticos como señales dinámicas para análisis posterior.

Esto posibilita pasar de:

Detectar → Medir → Crear tendencia → Analizar señal → Diagnosticar

La capacidad de almacenamiento puede superar los 10.000 nodos de medición en las configuraciones utilizadas con Ultranalysis Suite 3.

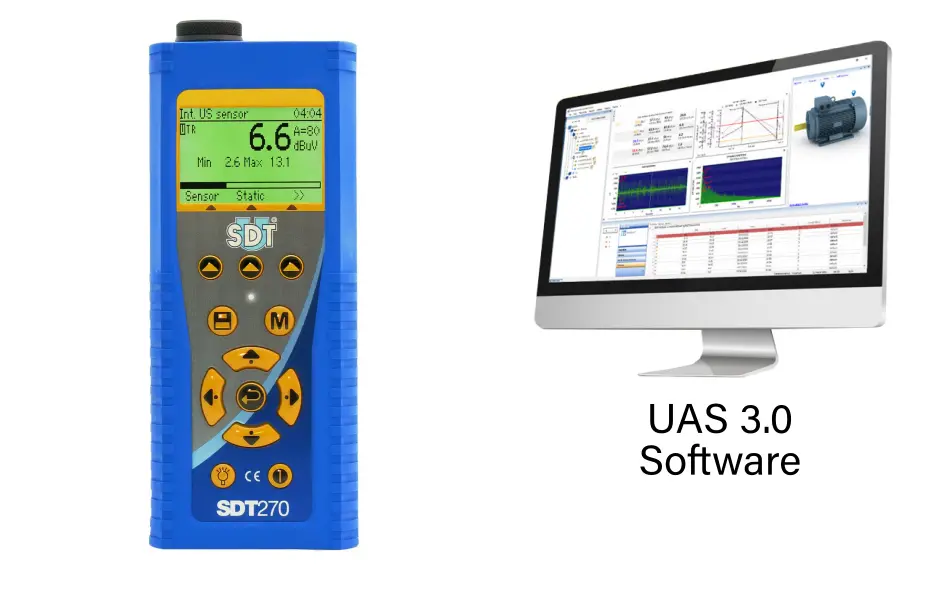

Ultranalysis Suite 3

Convierta las inspecciones en tendencias de condición

El SDT270 puede trabajar con Ultranalysis Suite 3 (UAS3) para organizar rutas y gestionar conjuntamente información de:

Ultrasonido + Vibración + Temperatura + RPM

El software permite establecer valores de referencia, configurar alarmas, visualizar tendencias de datos estáticos y analizar información dinámica de activos críticos.

Esto convierte al SDT270 en parte de un sistema estructurado de mantenimiento basado en condición, y no solamente en un instrumento para realizar mediciones puntuales.

Una plataforma que puede crecer con su programa

Una ventaja importante del SDT270 es su arquitectura actualizable.

Dependiendo de la configuración, pueden habilitarse mayores capacidades de adquisición, almacenamiento y análisis, permitiendo adaptar el instrumento a la evolución del programa de monitoreo de condición.

La documentación contempla configuraciones SS, SD, DD, SU y DU, además de opciones y upgrades para temperatura, tacómetro, vibración y LUBExpert.

Para la página web, no mostraría todas estas siglas como protagonistas, porque pueden confundir a quien recién conoce el producto. Comercialmente es mejor explicar que el SDT270 puede configurarse desde inspecciones básicas hasta adquisición y análisis avanzado.

Principales características técnicas

Sensores para diferentes aplicaciones

Uno de los puntos fuertes del SDT270 es la posibilidad de utilizar diferentes sensores según la aplicación:

Sensores de contacto

Para inspecciones mecánicas, rodamientos, válvulas, hidráulica y trampas de vapor.

Sensores aéreos

Para fugas, inspecciones eléctricas y pruebas de hermeticidad.

LUBEsense1

Para aplicaciones de lubricación.

Acelerómetros ICP

Para medición de vibraciones.

Transmisores ultrasónicos

Para pruebas de hermeticidad.

Esto permite configurar el sistema de acuerdo con las necesidades reales de cada programa de mantenimiento.

SDT270 dentro de su estrategia de confiabilidad

Por su versatilidad, el SDT270 puede utilizarse como herramienta transversal dentro de programas de:

• Mantenimiento Basado en Condición (CBM).
• Mantenimiento Predictivo.
• Lubricación basada en condición.
• Eficiencia energética.
• Inspección eléctrica.
• Gestión de sistemas de vapor.
• Confiabilidad de maquinaria.

Su principal fortaleza es precisamente concentrar múltiples aplicaciones en una sola plataforma de inspección.

¿Necesita configurar un SDT270 para su aplicación?

Podemos ayudarle a seleccionar el instrumento, sensores, accesorios y software adecuados según las aplicaciones que desea implementar.
