Familia SDT Checker – Detectores ultrasónicos especializados

Una aplicación. Una solución simple.

La familia SDT Checker está formada por detectores ultrasónicos especializados para aplicaciones específicas de mantenimiento y confiabilidad industrial.

En lugar de concentrar múltiples funciones en un único instrumento, cada Checker está diseñado para resolver una tarea concreta de forma simple, rápida y asequible, facilitando que operadores y técnicos incorporen el ultrasonido a sus actividades rutinarias.

Fugas · Lubricación · Vapor · Hermeticidad

Confiabilidad generada por el operario

Los SDT Checker permiten trasladar determinadas tareas de inspección directamente al personal que trabaja diariamente con los activos.

La filosofía de la familia se basa en tres principios:

Especializados

Un problema, una solución. Cada instrumento está configurado para una aplicación específica.

Simples

Interfaz sencilla, pocos controles y resultados rápidos para facilitar su utilización en campo.

Asequibles

Una alternativa de menor inversión para implementar inspecciones ultrasónicas específicas, con potencial de generar ahorros y un rápido retorno de inversión.

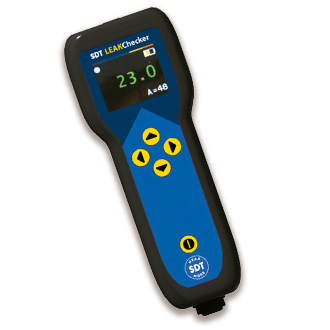

SDT LEAKChecker

Encuentre fugas. Reduzca costos.

El SDT LEAKChecker es un detector ultrasónico especializado para la detección y localización de fugas.

Permite identificar las emisiones ultrasónicas generadas por turbulencia en sistemas presurizados y localizar rápidamente los puntos donde existen pérdidas.

Aplicaciones

• Aire comprimido.
• Sistemas neumáticos.
• Conexiones y acoples.
• Mangueras.
• Válvulas.
• Redes presurizadas.
• Detección de fugas industriales.

Su sensor flexible facilita aproximarse a conexiones y componentes para determinar con precisión el origen de la emisión ultrasónica.

Características principales

• Rango de medición: −6 a 99,9 dBµV.
• Resolución: 0,1 dBµV.
• Ancho de banda: 35–42 kHz.
• Pantalla OLED a color.
• Amplificación ajustable.
• Salida para audífonos.
• Protección IP42.
• Peso aproximado: 200 g.
• Alimentación mediante 2 baterías AA.
• Autonomía aproximada de 4 horas.

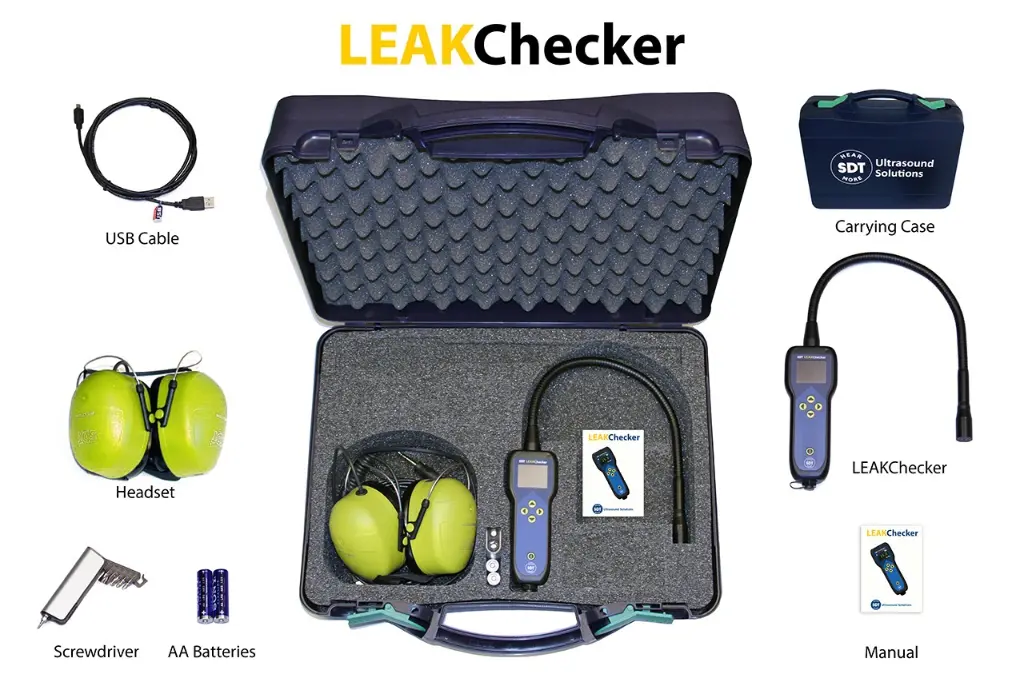

Kit LEAKChecker

Incluye:

• SDT LEAKChecker.
• Audífonos.
• Cable USB.
• Maleta de transporte.

SDT LUBEChecker

Lubrique correctamente sus rodamientos

El SDT LUBEChecker es un instrumento especializado para asistir al técnico durante la lubricación de rodamientos mediante ultrasonido.

Utiliza el sensor SDT LUBESense para escuchar y medir la condición ultrasónica del rodamiento durante la aplicación de grasa.

Esto permite utilizar la respuesta del propio rodamiento como referencia durante el proceso de lubricación.

Beneficios

• Identificar la necesidad de lubricación.
• Escuchar el rodamiento durante la aplicación de grasa.
• Controlar el proceso de lubricación.
• Reducir el riesgo de lubricación insuficiente.
• Reducir el riesgo de sobrelubricación.
• Incorporar criterios de condición a las tareas rutinarias de lubricación.

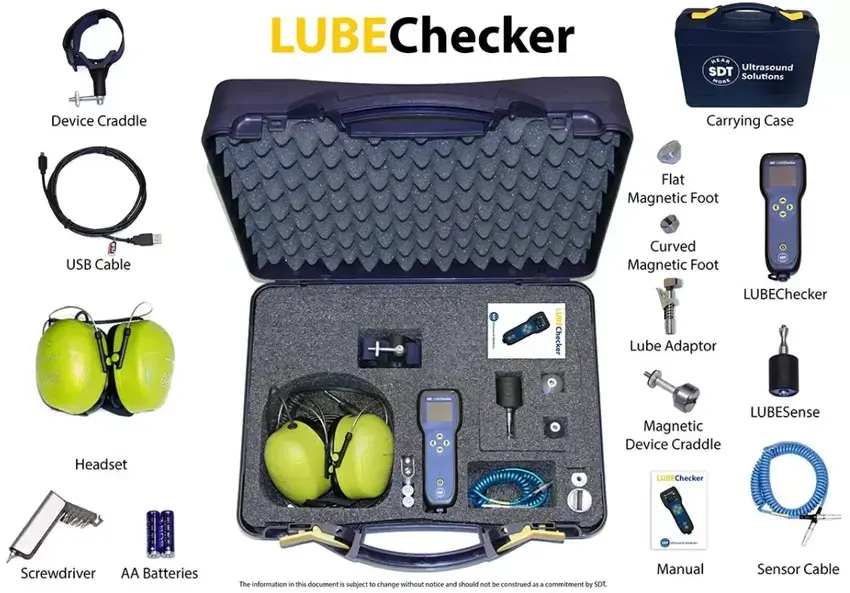

Kit LUBEChecker

Incluye:

• SDT LUBEChecker.
• SDT LUBESense.
• Montaje para pistola engrasadora.
• Cable para sensor.
• Base magnética plana.
• Base magnética curva.
• Adaptador para lubricación acústica.
• Audífonos.
• Cable USB.
• Maleta de transporte.

SDT TRAPChecker

Controle la condición de sus trampas de vapor

El SDT TRAPChecker es un instrumento especializado para la inspección de trampas de vapor mediante ultrasonido.

Permite evaluar el comportamiento ultrasónico de las trampas y ayudar a identificar aquellas que presentan una condición anormal.

La inspección periódica de las trampas contribuye a detectar pérdidas y mantener la eficiencia del sistema de vapor.

Aplicaciones

• Inspección de trampas de vapor.
• Identificación de comportamiento anormal.
• Programas de eficiencia energética.
• Inspecciones periódicas de sistemas de vapor.

El TRAPChecker trabaja con el sensor de contacto SDT RS2, permitiendo captar el ultrasonido propagado por la estructura.

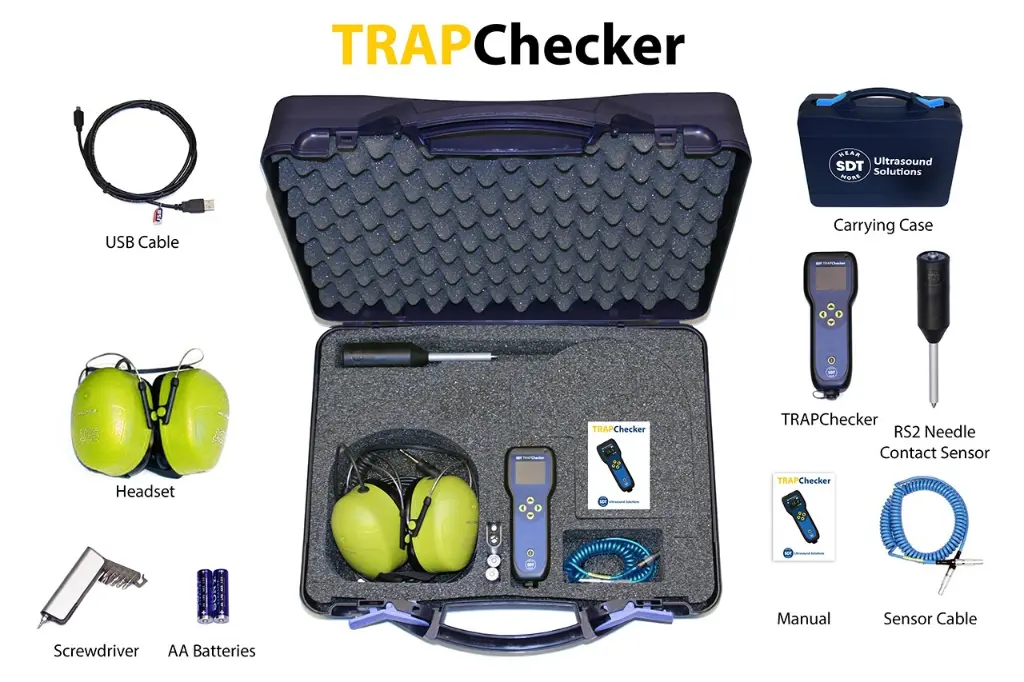

Kit TRAPChecker

Incluye:

• SDT TRAPChecker.
• Sensor de aguja SDT RS2.
• Cable para sensor.
• Audífonos.
• Cable USB.
• Maleta de transporte.

SDT TIGHTChecker

Compruebe hermeticidad mediante ultrasonido

El SDT TIGHTChecker es una solución especializada para realizar pruebas de hermeticidad.

El sistema utiliza el transmisor ultrasónico T-Sonic1 para generar una señal dentro del volumen que se desea verificar. Desde el exterior, el operador utiliza el TIGHTChecker con su sensor flexible para localizar los puntos por donde escapa la señal ultrasónica.

Aplicaciones

• Puertas.
• Ventanas.
• Sellos.
• Cerramientos.
• Cabinas.
• Compartimientos.
• Juntas.
• Otras estructuras donde se requiera verificar hermeticidad.

El sistema permite realizar pruebas sin necesidad de presurizar el volumen inspeccionado.

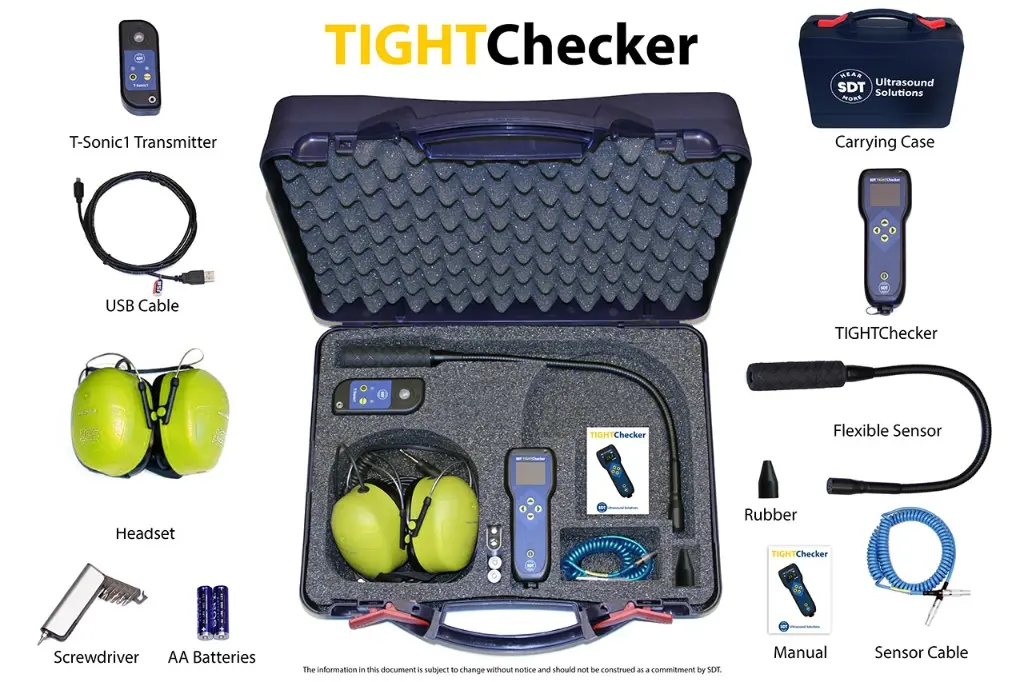

Kit TIGHTChecker

Incluye:

• SDT TIGHTChecker.
• Transmisor ultrasónico SDT T-Sonic1.
• Sensor flexible SDT FlexID2.
• Cable para sensor.
• Audífonos.
• Cable USB.
• Maleta de transporte.

Una plataforma diseñada para ser simple

Los cuatro instrumentos de la familia comparten una arquitectura orientada a facilitar su utilización.

Elementos comunes

• Carcasa de ABS.
• Conector LEMO para sensor.
• Pantalla OLED a color.
• Cinco botones de función.
• Conexiones de servicio.
• Conexión para audífonos.

La pantalla muestra directamente la información necesaria durante la inspección:

• Valor RMS.
• Estado de amplificación.
• Nivel de batería.
• Volumen de audífonos.
• Nivel de amplificación.
• Guía visual para ajustar correctamente la señal.

Operación sencilla

El teclado utiliza solamente cinco botones.

Arriba / Abajo

Ajuste de amplificación.

Izquierda / Derecha

Ajuste del volumen.

La guía visual de amplificación indica al operador cuándo debe:

▲ Incrementar · ● Mantener · ▼ Disminuir

Esta interfaz facilita obtener rápidamente un nivel adecuado de señal durante la inspección.

Cuatro Checkers para cuatro aplicaciones

Elija el Checker según su aplicación

Necesito reducir pérdidas de aire comprimido

SDT LEAKChecker

Localice fugas ultrasónicas y ayude a reducir los costos asociados a pérdidas en sistemas presurizados.

Necesito mejorar la lubricación de rodamientos

SDT LUBEChecker

Utilice la condición ultrasónica del rodamiento como referencia durante el proceso de lubricación.

Necesito controlar mis trampas de vapor

SDT TRAPChecker

Incorpore inspecciones ultrasónicas periódicas a su programa de gestión de sistemas de vapor.

Necesito comprobar hermeticidad

SDT TIGHTChecker

Genere ultrasonido dentro del volumen y localice desde el exterior los puntos donde existe pérdida de hermeticidad.

Ultrasonido especializado al alcance del operador

La familia SDT Checker permite implementar aplicaciones específicas de ultrasonido sin necesidad de utilizar un instrumento multipropósito.

Especializados · Simples · Asequibles

Una solución orientada a obtener resultados rápidos en tareas repetitivas de mantenimiento, confiabilidad y eficiencia energética.

¿Cuál SDT Checker necesita?

Podemos ayudarle a seleccionar la solución adecuada según su aplicación:

LEAKChecker · LUBEChecker · TRAPChecker · TIGHTChecker
