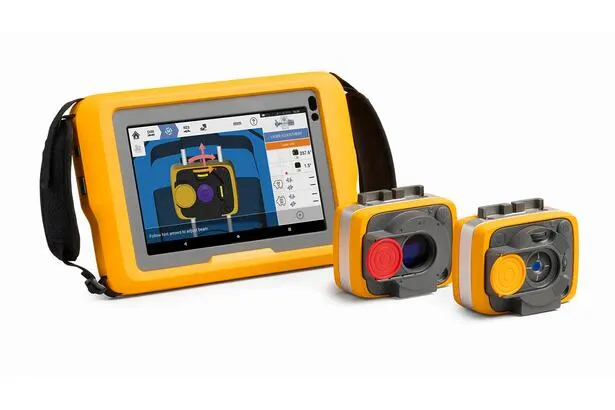

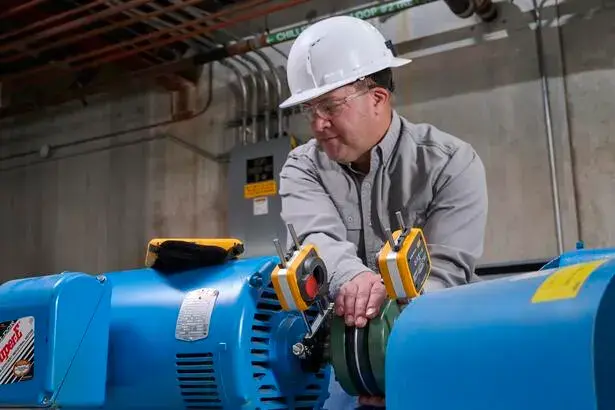

ROTALIGN Elite – Sistema avanzado de alineación láser de ejes

Alineación adaptativa de alta precisión para las aplicaciones más exigentes.

ROTALIGN Elite de Fluke Reliability es un sistema avanzado de alineación láser para maquinaria rotativa. Su tecnología de láser único con doble detector, Active Situational Intelligence y funciones Intelli permiten ejecutar alineaciones precisas y repetibles, incluso en trenes de máquinas, equipos verticales, múltiples acoplamientos y ejes cardán.

Disponible en configuraciones Starter, Starter Plus, Advanced y Expert, actualizables conforme evolucionen las necesidades de mantenimiento.

Precisión y adaptabilidad para resolver alineaciones complejas

ROTALIGN Elite combina hardware de alta precisión, procedimientos guiados y software inteligente para simplificar trabajos de alineación que normalmente requieren mayor experiencia y tiempo.

Su tecnología de láser único con doble detector proporciona una amplia distancia óptica y permite medir con precisión incluso cuando existe una desalineación inicial elevada. La función Freeze-Frame amplía dinámicamente el rango de medición, reduciendo la necesidad de realizar prealineaciones manuales.

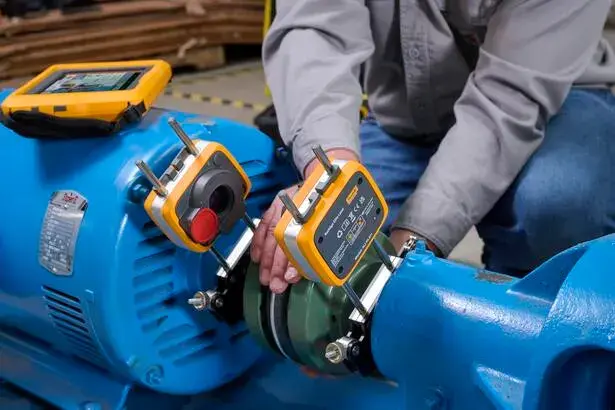

Durante la corrección, Live Move simultáneo muestra en tiempo real los desplazamientos verticales y horizontales necesarios. El usuario puede observar inmediatamente cómo cada movimiento modifica la condición de alineación.

Active Situational Intelligence

ROTALIGN Elite incorpora Active Situational Intelligence – ASI, tecnología que evalúa la calidad de la medición y detecta factores que podrían afectar los resultados, como:

• Vibraciones externas.
• Rotación irregular del eje.
• Ángulo de giro insuficiente.
• Variaciones durante la medición.
• Errores en el procedimiento.

El sistema guía al usuario y compensa estas influencias para obtener resultados confiables y repetibles, incluso bajo condiciones de campo difíciles.

Beneficios principales

• Reduce el tiempo de configuración y medición.
• Minimiza la necesidad de prealineación manual.
• Permite corregir simultáneamente en los planos vertical y horizontal.
• Disminuye errores humanos mediante procedimientos guiados.
• Verifica automáticamente la calidad de las mediciones.
• Permite afrontar desalineaciones elevadas y grandes distancias.
• Resuelve aplicaciones horizontales, verticales, angulares y de múltiples acoplamientos.
• Documenta los resultados mediante informes personalizables.
• Permite cuantificar los beneficios económicos de la alineación.
• Puede actualizarse sin reemplazar el sistema completo.

Características destacadas

• Tecnología de láser único con doble detector.
• Sensor de seis ejes y dos planos de medición.
• Función Freeze-Frame para ampliar el rango de medición.
• Active Situational Intelligence – ASI.
• Live Move simultáneo horizontal y vertical.
• IntelliSweep para medición adaptativa.
• VertiSweep para máquinas verticales.
• Diagnóstico avanzado de apoyo irregular o pie cojo.
• Simulador de movimientos.
• Compensación de expansión térmica.
• Objetivos de alineación definidos por el usuario.
• Alineación de acoplamientos cortos y espaciadores.
• Alineación de ejes cardán in situ.
• Alineación de múltiples acoplamientos.
• Trenes de hasta 14 máquinas.
• Medición integrada de vibraciones.
• Live Trend para registrar movimientos dinámicos.
• Informes personalizables y envío por correo electrónico.
• Calculadora integrada de retorno de inversión.
• Integración con el software ARC 4.0.

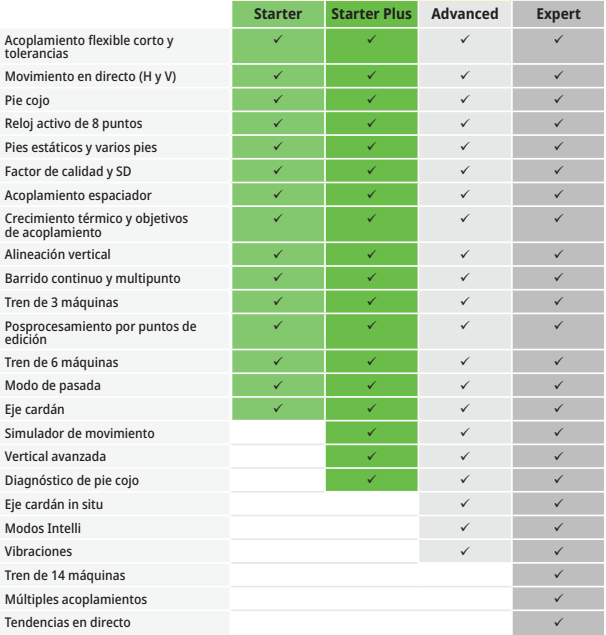

Funciones según configuración

Las configuraciones pueden actualizarse posteriormente en campo.

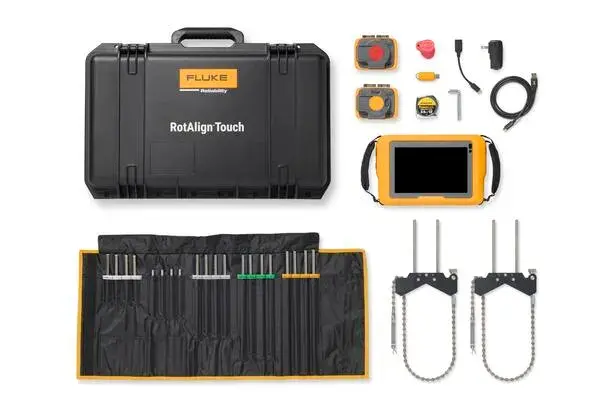

Tablet industrial y conectividad

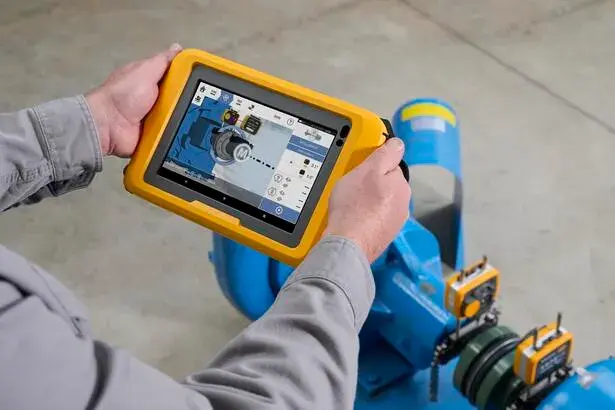

ROTALIGN Elite utiliza una tablet industrial de 8 pulgadas con pantalla táctil y procedimientos gráficos guiados.

Características principales:

• Protección IP65.
• Resistencia a caídas de hasta 1,2 metros.
• Autonomía de hasta 11 horas.
• Wi-Fi 6, Bluetooth 5.1 y RFID.
• Cámaras frontal y posterior.
• Memoria interna de 64 GB.
• Operación entre −20 °C y 50 °C.
• Carga mediante USB-C.

Puede seleccionarse una tablet bloqueada exclusivamente para alineación o una versión desbloqueada que permite instalar aplicaciones complementarias, como CMMS, termografía o análisis de vibraciones.

Especificaciones principales

Aplicaciones

ROTALIGN Elite es adecuado para la alineación de:

• Bombas y motores eléctricos.
• Compresores.
• Turbinas y generadores.
• Ventiladores y sopladores.
• Reductores y cajas de engranajes.
• Máquinas verticales.
• Trenes de varias máquinas.
• Equipos con acoplamientos espaciadores.
• Máquinas conectadas mediante eje cardán.
• Equipos con múltiples acoplamientos.
• Turbomaquinaria y activos industriales críticos.

Informes y gestión de resultados

El sistema permite crear informes personalizados seleccionando los datos, gráficos y resultados que necesita cada usuario. Las plantillas pueden almacenarse y reutilizarse para estandarizar la documentación de los trabajos.

La integración con ARC 4.0 permite gestionar y compartir datos de alineación entre los técnicos de campo y los equipos de mantenimiento y confiabilidad.

Calculadora de retorno de inversión

La calculadora integrada permite estimar el ahorro obtenido mediante:

• Reducción del consumo energético.
• Disminución de paradas no planificadas.
• Prolongación de la vida útil de los activos.
• Reducción del desgaste de rodamientos, sellos y acoplamientos.

Esto facilita justificar técnica y económicamente los programas de alineación de precisión.

Servicio y soporte VIBROBAL

VIBROBAL proporciona:

• Asesoramiento para seleccionar la configuración adecuada.
• Demostraciones y puesta en marcha.
• Capacitación en alineación de precisión.
• Soporte técnico especializado.
• Servicios de alineación láser en planta.
• Actualización de funciones y configuraciones.
• Accesorios, soportes y cuñas calibradas.

¿Necesita determinar qué configuración de ROTALIGN Elite corresponde a sus aplicaciones?

Contáctenos para recibir asesoramiento técnico, una demostración o una cotización personalizada.
