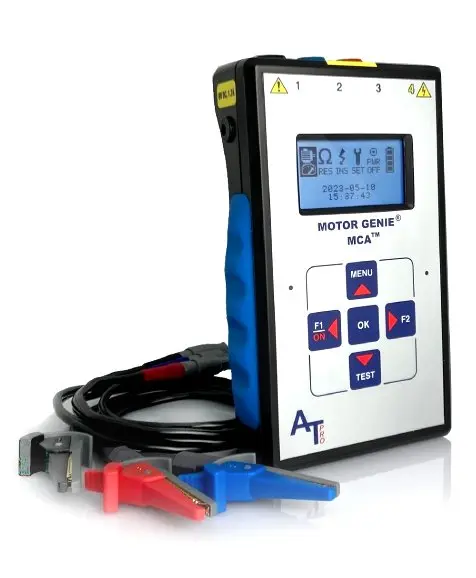

MOTOR GENIE
Analizador de Circuitos de Motores Eléctricos con Tecnología MCA™
El MOTOR GENIE es un instrumento portátil de diagnóstico eléctrico diseñado para evaluar la condición de motores eléctricos mediante la tecnología MCA™ (Motor Circuit Analysis) o Análisis del Circuito del Motor.
Esta tecnología permite realizar pruebas eléctricas con el motor desenergizado, facilitando la identificación de anomalías en los bobinados, conexiones y aislamiento del circuito eléctrico.
A diferencia de los instrumentos convencionales que únicamente miden resistencia eléctrica o resistencia de aislamiento, el MOTOR GENIE incorpora mediciones de corriente alterna a diferentes frecuencias para obtener información adicional sobre la condición del circuito.
Su diseño compacto, sistema de medición de resistencia mediante cuatro conductores Kelvin y frecuencias de prueba de 50, 100, 200, 400 y 800 Hz lo convierten en una herramienta para técnicos electricistas, departamentos de mantenimiento industrial y talleres de reparación de motores.
El MOTOR GENIE permite complementar las pruebas tradicionales de motores eléctricos y mejorar la identificación de condiciones anormales antes de que provoquen fallas durante la operación.
Tecnología MCA™: análisis del circuito del motor
La tecnología Motor Circuit Analysis (MCA™) permite evaluar las características eléctricas de los circuitos de motores mediante pruebas realizadas con el equipo desenergizado.
El principio de funcionamiento consiste en aplicar señales de prueba y analizar la respuesta eléctrica del circuito.
Esta metodología proporciona información complementaria a las pruebas convencionales de resistencia y aislamiento.
Entre las condiciones que pueden investigarse mediante MCA se encuentran:
Desequilibrios eléctricos entre fases.
Anomalías en los bobinados del estator.
Posibles deterioros del aislamiento entre espiras.
Problemas en conexiones eléctricas.
Variaciones en las características eléctricas del circuito.
Condiciones anormales que requieren inspecciones adicionales.
La interpretación de los resultados debe considerar el diseño del motor, sus características eléctricas y los criterios de diagnóstico aplicables.
¿Por qué utilizar un analizador MCA para motores eléctricos?
Los motores eléctricos pueden presentar anomalías internas que no siempre se identifican mediante pruebas convencionales.
Por ejemplo, una medición de resistencia de aislamiento puede indicar que el aislamiento respecto a tierra se encuentra en condiciones aceptables, aunque existan problemas entre espiras o desequilibrios en los bobinados.
El análisis MCA permite ampliar la evaluación mediante mediciones eléctricas adicionales.
Esta información puede contribuir a:
Identificar anomalías antes de poner un motor en funcionamiento.
Evaluar motores durante paradas de mantenimiento.
Verificar la condición de motores reparados.
Inspeccionar motores almacenados.
Investigar problemas eléctricos en motores que presentan fallas.
Establecer referencias para futuras inspecciones.
Características principales del MOTOR GENIE
Medición de resistencia con cuatro conductores Kelvin
El MOTOR GENIE incorpora un sistema de medición de resistencia mediante cuatro conductores Kelvin, diseñado para reducir la influencia de la resistencia de los cables y contactos de prueba.
Esta tecnología resulta especialmente importante cuando se evalúan bobinados de motores eléctricos, donde las diferencias de resistencia entre fases pueden ser pequeñas.
El instrumento también incorpora compensación de voltajes termoeléctricos, mejorando la calidad de las mediciones de baja resistencia.
Cinco frecuencias de prueba
El MOTOR GENIE permite realizar mediciones utilizando cinco frecuencias:
50 Hz.
100 Hz.
200 Hz.
400 Hz.
800 Hz.
La disponibilidad de diferentes frecuencias permite evaluar la respuesta eléctrica del circuito bajo distintas condiciones de excitación.
Esta capacidad proporciona información complementaria para analizar desequilibrios y variaciones de las características eléctricas del motor.
Medición de resistencia de amplio rango
El instrumento dispone de diferentes rangos de medición de resistencia, desde valores muy bajos hasta 999 Ω.
Las especificaciones de exactitud absoluta son:
| Rango de resistencia | Exactitud |
| 0,1 mΩ a 9,99 mΩ | ±1 % ±1 dígito |
| 10,0 mΩ a 99,9 mΩ | ±1 % ±1 dígito |
| 100 Ω a 500 Ω | ±1,5 % ±1 dígito |
| 501 Ω a 999 Ω | ±2,5 % ±1 dígito |
La resolución máxima es de 0,01 mΩ para el primer rango y de 0,1 mΩ para el segundo.
La exactitud relativa entre fases es de ±0,1 % ±1 dígito.
Esta precisión relativa permite comparar las mediciones entre fases y detectar diferencias que requieren evaluación.
Evaluación de desequilibrios entre fases
La comparación de los parámetros eléctricos de las diferentes fases permite identificar posibles desequilibrios.
Estas diferencias pueden estar asociadas con:
Anomalías en conexiones.
Diferencias resistivas entre bobinados.
Posibles problemas internos del circuito.
Condiciones que requieren verificaciones adicionales.
El análisis debe considerar la configuración de los bobinados y las características constructivas del motor.
Pruebas con el motor desenergizado
El MOTOR GENIE utiliza señales de prueba de baja energía para evaluar el circuito eléctrico.
Esto permite realizar inspecciones sin necesidad de poner el motor en funcionamiento.
Entre sus aplicaciones se encuentran:
Motores instalados durante paradas programadas.
Motores almacenados.
Motores retirados de servicio.
Motores reparados.
Motores nuevos antes de su instalación.
Las pruebas deben realizarse después de aislar eléctricamente el motor y verificar la ausencia de tensión.

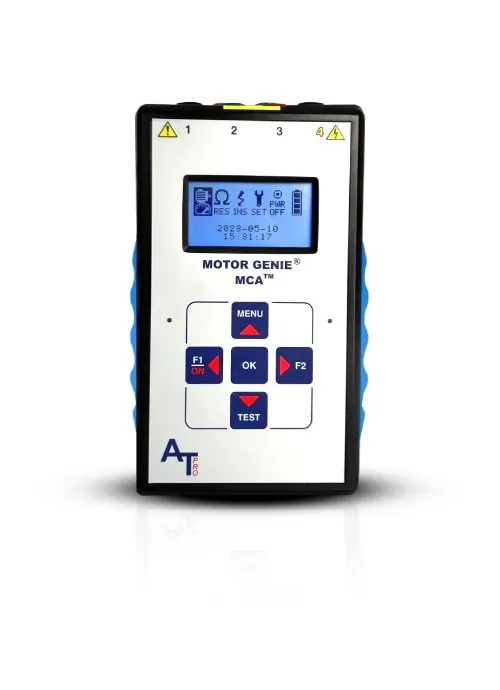

Pantalla LCD con iluminación LED
El MOTOR GENIE incorpora una pantalla gráfica LCD monocromática de 128 × 64 píxeles, con iluminación LED blanca.
La pantalla permite visualizar los resultados de las mediciones y navegar por las funciones del instrumento.
Su diseño facilita el trabajo en talleres y plantas industriales.
Diseño portátil y compacto
El MOTOR GENIE está diseñado para facilitar el transporte y la utilización en campo.
Sus dimensiones son:
Ancho: 126 mm.
Largo: 218 mm.
Alto: 51 mm.
Peso: 0,7 kg.
Su tamaño compacto permite incorporarlo fácilmente al equipamiento habitual del personal de mantenimiento eléctrico.

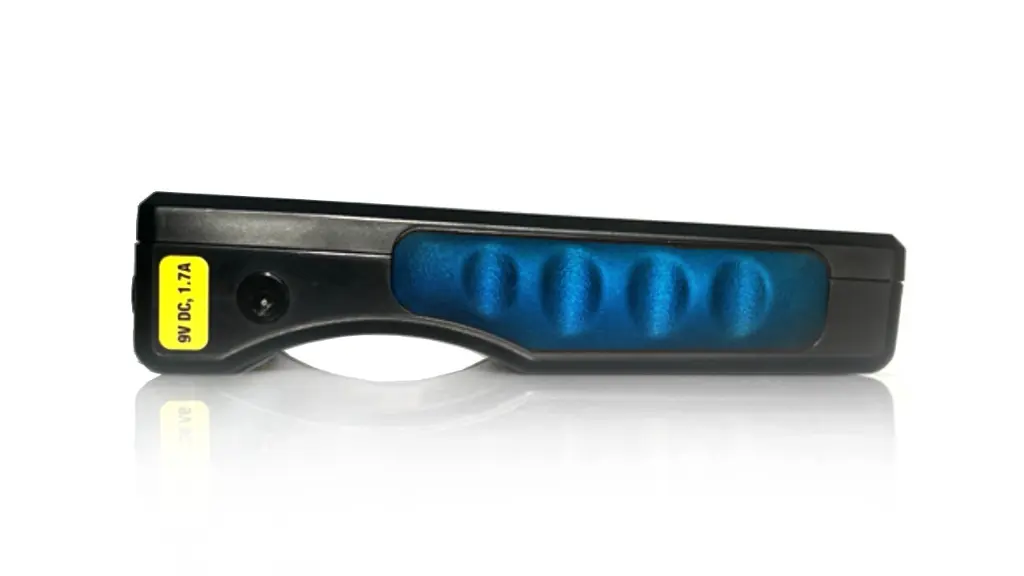

Alimentación mediante baterías recargables
El instrumento utiliza dos baterías de ion-litio con capacidad mínima de 2100 mAh cada una.
Las baterías cumplen con las certificaciones UL 1642 y UN38.3 indicadas por el fabricante.
El equipo incorpora un adaptador de carga universal con entrada de 85 a 260 VCA y salida de 9 VCC.
Comunicación USB
El MOTOR GENIE dispone de un puerto USB para comunicación con computadora.
Esta conexión permite incorporar el instrumento a procedimientos de gestión de datos cuando se utiliza con las herramientas compatibles.
Seguridad eléctrica y compatibilidad electromagnética
El instrumento declara conformidad con los siguientes estándares:
Seguridad:
IEC 61010-1, edición 3.0.
Emisiones electromagnéticas:
EN 61000-6-4.
Inmunidad electromagnética:
EN 61000-6-2.
EN 61000-4-2.
EN 61000-4-3.
Estas referencias corresponden a las especificaciones indicadas por el fabricante.
Aplicaciones industriales del MOTOR GENIE
Mantenimiento predictivo de motores eléctricos
El MOTOR GENIE puede incorporarse a programas de mantenimiento basado en condición para realizar evaluaciones periódicas del circuito eléctrico de los motores.
Las mediciones permiten comparar parámetros entre fases e identificar variaciones que requieren seguimiento.
Su utilización complementa técnicas como análisis de vibraciones, termografía infrarroja, ultrasonido y pruebas convencionales de aislamiento.
Diagnóstico de motores trifásicos
El instrumento permite realizar mediciones eléctricas en los circuitos de motores trifásicos.
La comparación de resultados entre fases proporciona información sobre posibles desequilibrios y anomalías.
Estas mediciones pueden utilizarse durante actividades de diagnóstico y mantenimiento.
Pruebas de aceptación de motores nuevos
Antes de instalar un motor eléctrico, es recomendable verificar su condición.
El MOTOR GENIE permite realizar mediciones eléctricas que pueden utilizarse como referencia inicial.
Esto ayuda a identificar posibles anomalías antes de poner el motor en servicio.
Evaluación de motores reparados y rebobinados
Después de una reparación o rebobinado, el instrumento permite verificar parámetros eléctricos y comparar los resultados entre fases.
Estas mediciones pueden incorporarse a los procedimientos de control de calidad de talleres de reparación.
Inspección de motores almacenados
Los motores de repuesto pueden permanecer almacenados durante períodos prolongados.
El MOTOR GENIE permite realizar una evaluación eléctrica antes de su instalación, contribuyendo a identificar condiciones que requieren una inspección adicional.
Diagnóstico de conexiones eléctricas
La medición precisa de resistencia mediante cuatro conductores Kelvin permite evaluar diferencias resistivas que pueden estar relacionadas con problemas en conexiones.
Esta capacidad resulta útil durante actividades de diagnóstico y localización de anomalías eléctricas.
Sectores industriales de aplicación
El MOTOR GENIE puede utilizarse en instalaciones que emplean motores eléctricos en sus procesos productivos.
Entre ellas:
Industria petrolera y gasífera.
Generación eléctrica.
Minería.
Industria cementera.
Industria manufacturera.
Industria alimentaria.
Plantas de tratamiento de agua.
Sistemas de bombeo.
Talleres de reparación de motores eléctricos.
Instalaciones industriales de mantenimiento.
Especificaciones técnicas del MOTOR GENIE
| Característica | MOTOR GENIE |
| Tecnología | Motor Circuit Analysis (MCA™) |
| Tipo de prueba | Motor desenergizado |
| Medición de resistencia | Cuatro conductores Kelvin |
| Compensación termoeléctrica | Sí |
| Frecuencias de prueba | 50, 100, 200, 400 y 800 Hz |
| Rango mínimo de resistencia | 0,1 mΩ |
| Rango máximo de resistencia | 999 Ω |
| Resolución máxima | 0,01 mΩ |
| Exactitud relativa entre fases | ±0,1 % ±1 dígito |
| Pantalla | LCD monocromática |
| Resolución de pantalla | 128 × 64 píxeles |
| Iluminación | LED blanca |
| Baterías | 2 de ion-litio |
| Capacidad de baterías | ≥2100 mAh cada una |
| Comunicación | USB |
| Entrada del cargador | 85–260 VCA |
| Salida del cargador | 9 VCC |
| Norma de seguridad declarada | IEC 61010-1 Ed. 3.0 |
| Dimensiones | 126 × 218 × 51 mm |
| Peso | 0,7 kg |

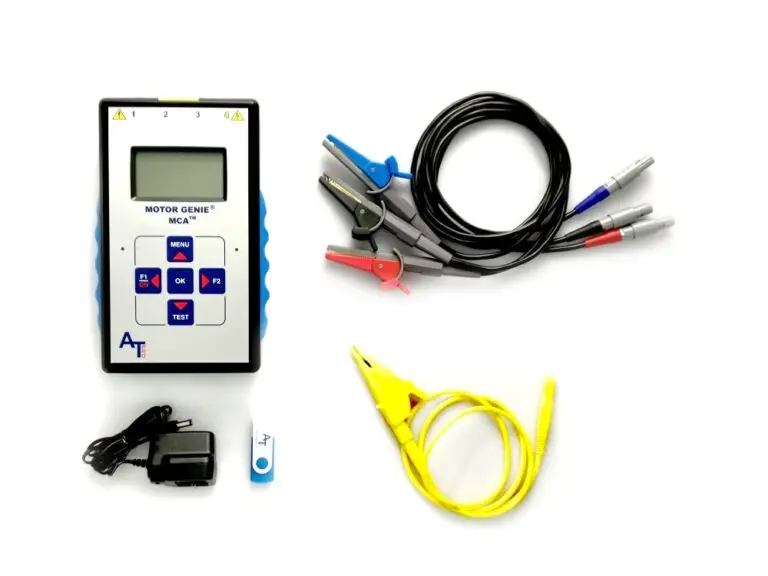

Accesorios incluidos con el MOTOR GENIE
El instrumento se suministra con:
Tres cables de prueba con pinzas Kelvin y conectores de presión y tracción.
Un cable de prueba con enchufe de seguridad de 4 mm y pinza MC tipo Dolphin.
Adaptador de carga universal de 85–260 VCA, salida de 9 VCC.
Estos accesorios permiten realizar las conexiones necesarias para las pruebas eléctricas del instrumento.
Diferencias entre MOTOR GENIE y las pruebas convencionales
| Característica | Pruebas convencionales | MOTOR GENIE |
| Medición de resistencia | Sí, según instrumento | Sí |
| Medición de baja resistencia Kelvin | Depende del instrumento | Sí |
| Compensación termoeléctrica | Depende del instrumento | Sí |
| Pruebas a múltiples frecuencias | No necesariamente | Sí |
| Tecnología MCA | No necesariamente | Sí |
| Comparación entre fases | Según instrumento | Sí |
| Pruebas con motor desenergizado | Sí, según método | Sí |
| Evaluación complementaria del circuito | Limitada al método utilizado | Sí |
El MOTOR GENIE proporciona información adicional sobre la condición eléctrica del circuito y puede complementar las pruebas convencionales utilizadas por el personal de mantenimiento.
Beneficios del MOTOR GENIE para mantenimiento y confiabilidad
La incorporación del MOTOR GENIE a las actividades de mantenimiento eléctrico permite:
Ampliar el diagnóstico: evaluar características eléctricas adicionales a la resistencia convencional.
Identificar desequilibrios: comparar parámetros eléctricos entre fases.
Mejorar las mediciones: utilizar conexiones Kelvin y compensación termoeléctrica.
Realizar pruebas sin energización: evaluar motores fuera de servicio.
Facilitar inspecciones: utilizar un instrumento compacto y portátil.
Apoyar el control de calidad: verificar motores nuevos y reparados.
Fortalecer el mantenimiento predictivo: incorporar mediciones MCA a los procedimientos de inspección.
La interpretación de los resultados debe realizarse considerando las características eléctricas del motor y los criterios técnicos de evaluación.
MOTOR GENIE en Bolivia – VIBROBAL
En VIBROBAL ofrecemos soluciones tecnológicas para diagnóstico de motores eléctricos, mantenimiento predictivo y confiabilidad industrial.
El MOTOR GENIE permite realizar mediciones eléctricas mediante tecnología MCA™, proporcionando información complementaria para evaluar la condición de motores eléctricos desenergizados.
Es una herramienta orientada a técnicos electricistas, talleres de reparación de motores y departamentos de mantenimiento que buscan mejorar sus procedimientos de diagnóstico eléctrico.
Nuestro equipo técnico puede asesorarlo en la selección del instrumento adecuado para sus aplicaciones y en la incorporación de técnicas de análisis del circuito del motor a sus programas de mantenimiento.
