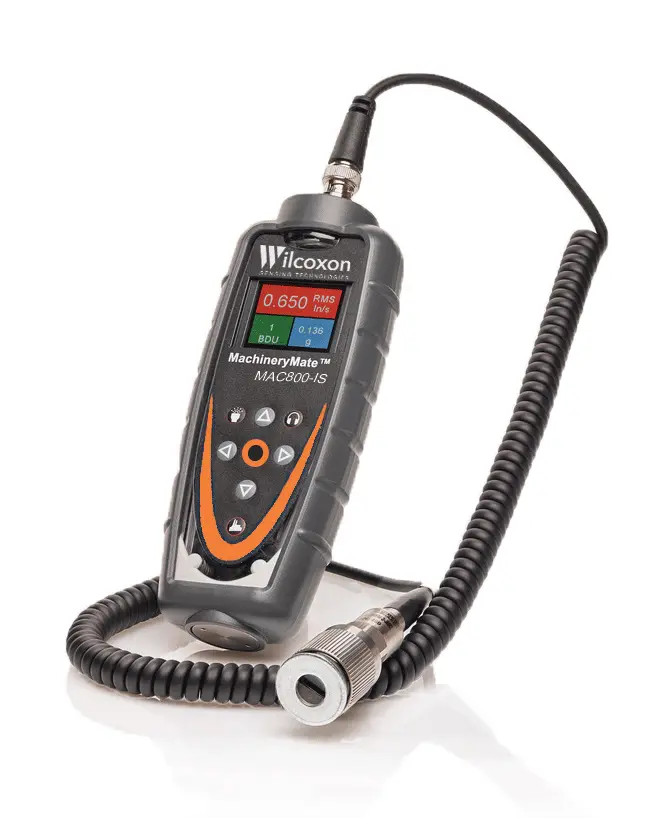

MAC800-IS MachineryMate – Medidor de vibraciones intrínsecamente seguro

Diagnóstico de vibraciones en áreas clasificadas

El MAC800-IS MachineryMate de Wilcoxon Sensing Technologies es un medidor y analizador portátil de vibraciones intrínsecamente seguro, desarrollado para evaluar la condición de maquinaria rotativa en áreas clasificadas.

Permite medir niveles globales de vibración, analizar espectros FFT e identificar indicios asociados con desbalanceo, desalineación, holgura mecánica y problemas en rodamientos, combinando diagnóstico en campo, almacenamiento de datos y seguimiento de tendencias.

Intrínsecamente seguro · Análisis de vibraciones · FFT · Rodamientos · Tendencias

Análisis de vibraciones directamente en campo

El MAC800-IS analiza y muestra las señales de vibración para ayudar al usuario a identificar problemas en las máquinas antes de que afecten la operación o evolucionen hacia una falla.

El instrumento incorpora bandas de análisis configuradas para facilitar la evaluación de:

• Desbalanceo.
• Desalineación.
• Holgura mecánica.
• Condición general de vibración.
• Problemas en rodamientos.

Esto permite utilizarlo tanto para verificaciones rápidas como para desarrollar programas periódicos de monitoreo de condición.

Intrínsecamente seguro para áreas clasificadas

El MAC800-IS está certificado para trabajar en áreas donde se requiere instrumentación intrínsecamente segura.

Cuenta con certificaciones IECEx, ATEX y SGS, y está certificado para utilización en Class I, Zone 1, además de contar con clasificación Class I, Division 2.

Marcado

Ex ib IIC T4 Gb

Rango de temperatura asociado a la certificación:

−20 °C ≤ Ta ≤ +40 °C

Diagnóstico simplificado de fallas mecánicas

Información útil sin necesidad de un analizador complejo

El MAC800-IS incorpora bandas de análisis de vibraciones que ayudan a orientar al usuario hacia diferentes problemas mecánicos.

El instrumento dispone de VA Bands con configuración automática, facilitando la evaluación de las señales obtenidas durante la inspección.

Esto lo convierte en una herramienta práctica para técnicos que necesitan evaluar rápidamente el estado de una máquina sin utilizar un analizador de vibraciones de mayor complejidad.

Evaluación de rodamientos mediante BDU

Detecte problemas de rodamientos en etapas tempranas

Además de los parámetros tradicionales de vibración, el MAC800-IS incorpora medición en BDU – Bearing Damage Units, específicamente orientada a facilitar la identificación de problemas en rodamientos.

La información de condición de rodamientos complementa las mediciones de velocidad, aceleración y desplazamiento realizadas con el instrumento.

Espectro FFT de 800 líneas

El MAC800-IS permite visualizar un espectro FFT de hasta 800 líneas, proporcionando información de frecuencia para profundizar en la evaluación de las vibraciones detectadas.

La resolución máxima especificada por el fabricante es de 75 CPM con la configuración FFT de 800 líneas.

Esta capacidad permite pasar de una medición global a una evaluación espectral para comprender mejor el comportamiento de la máquina.

Medición en máquinas de baja velocidad

Una característica importante del MAC800-IS es su capacidad para realizar mediciones en equipos que operan a velocidades relativamente bajas.

Rangos de frecuencia

• ISO: 10 Hz – 1 kHz, equivalente a 600 – 60.000 CPM.
• Low Speed ISO: 2 Hz – 1 kHz, equivalente a 120 – 60.000 CPM.
• Aceleración: 2 Hz – 10 kHz, equivalente a 120 – 600.000 CPM.

El rango Low Speed ISO permite realizar mediciones en maquinaria que opera desde aproximadamente 120 RPM.

Diferentes parámetros de vibración en un solo instrumento

El MAC800-IS permite visualizar diferentes unidades según el tipo de evaluación realizada:

Aceleración

g

Velocidad

mm/s o in/s

Desplazamiento

mm o mils

Condición de rodamientos

BDU

Las frecuencias pueden mostrarse en Hz o RPM.

Alarmas ISO incorporadas

El MAC800-IS dispone de alarmas ISO integradas, proporcionando una referencia inmediata para evaluar los niveles generales de vibración medidos.

Esta funcionalidad facilita la utilización del instrumento en inspecciones rutinarias y permite identificar rápidamente equipos cuyos niveles requieren mayor atención.

DataMate: seguimiento de tendencias

Pase de mediciones puntuales a un programa de monitoreo

El kit MAC800-IS incluye el software DataMate, diseñado específicamente para la serie MAC800.

DataMate permite almacenar, organizar y analizar las mediciones obtenidas con el instrumento, facilitando el seguimiento de tendencias de vibración.

La versión estándar soporta:

• Hasta 10 máquinas.
• Hasta 10 puntos de medición por máquina.

Además, permite acceso remoto a bases de datos y mediciones, facilitando el monitoreo de maquinaria ubicada en más de un sitio.

DataMate PRO para programas de mayor escala

Para instalaciones con una mayor cantidad de activos, el sistema puede ampliarse mediante DataMate PRO.

Esta versión incrementa la capacidad hasta:

1.000 máquinas × 10 puntos por máquina

De esta manera, el MAC800-IS puede evolucionar desde una herramienta portátil de diagnóstico hacia la base de un programa de monitoreo de condición de mayor alcance.

Sensor intrínsecamente seguro incluido

El kit incluye el acelerómetro Wilcoxon 786A-IS, diseñado para utilización junto con el instrumento en áreas clasificadas.

Características del sensor

• Sensibilidad: 100 mV/g.
• Tolerancia de sensibilidad: ±5 %.
• Rango de aceleración: 80 g.
• Rango de frecuencia ±3 dB: 0,5 Hz – 14 kHz.
• Límite de aceleración: 500 g.
• Cable espiralado de 6 pies.
• Base magnética desmontable de dos polos y 55 lbf.

Diseñado para trabajar en ambientes industriales

El MAC800-IS combina un formato compacto con una construcción adecuada para inspecciones industriales.

Características

• Protección IP67.
• Pantalla OLED a color de alto contraste.
• Peso aproximado de 280 g, sin considerar el imán.
• Temperatura de operación: −20 a +40 °C.
• Temperatura de almacenamiento: −20 a +70 °C.
• Alimentación mediante 2 baterías AA de litio.
• Autonomía típica de aproximadamente 20 horas.
• Capacidad Bluetooth.

Interfaz multilingüe

El instrumento puede configurarse en diferentes idiomas, incluyendo:

Español · Inglés · Portugués · Francés · Italiano · Alemán, entre otros.

Esto facilita su implementación en programas de mantenimiento y confiabilidad con diferentes perfiles de usuario.

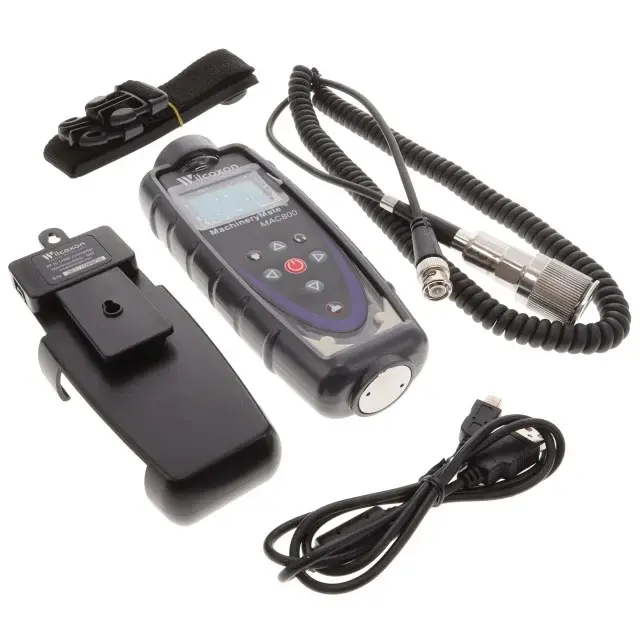

Kit MAC800-IS

El sistema incluye:

• Medidor de vibraciones MAC800-IS.
• Acelerómetro intrínsecamente seguro 786A-IS.
• Cable espiralado R6WP-2-J88C-06.
• Base magnética de dos polos MD055.
• Software DataMate.
• Estación de conexión MAC001 con cable USB.
• Protector MAC002 con imanes.
• Maleta de transporte MAC003 con inserto.

Opciones para ampliar sus capacidades

El MAC800-IS puede complementarse con opciones adicionales, incluyendo:

• DataMate PRO para ampliar la gestión hasta 1.000 máquinas.
• Audífonos Bluetooth para monitoreo auditivo.
• Accesorio estroboscópico para análisis de velocidad de rotación.

Principales características técnicas

MAC800-IS dentro de su programa de monitoreo de condición

El MAC800-IS ofrece una solución práctica para empresas que necesitan realizar mediciones, diagnóstico básico y seguimiento de vibraciones en áreas clasificadas, sin requerir un analizador avanzado para cada inspección.

La combinación de seguridad intrínseca, alarmas ISO, análisis FFT, BDU para rodamientos y software de tendencias permite utilizarlo tanto para inspecciones rápidas como para desarrollar rutas periódicas de monitoreo de condición.
