MAC800 Series - Medidor de vibraciones para monitoreo básico de condición
Medidor portátil de vibraciones para evaluación de maquinaria y rodamientos, análisis FFT y seguimiento de tendencias

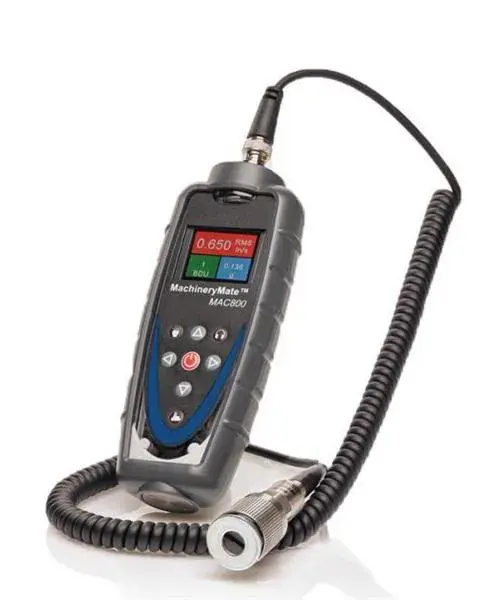

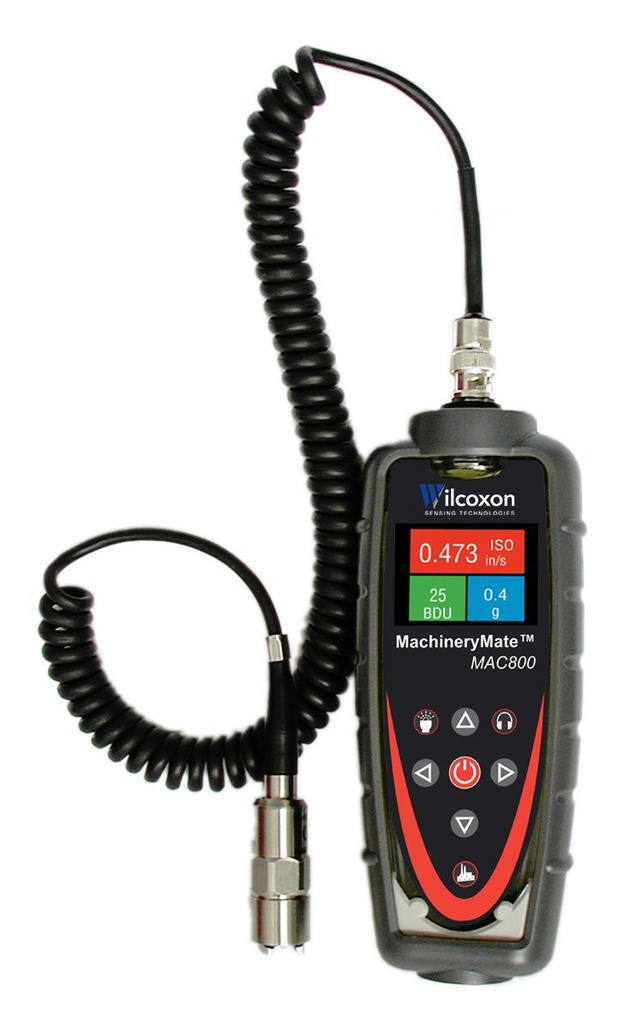

El MAC800 MachineryMate™ de Wilcoxon Sensing Technologies es un medidor portátil de vibraciones diseñado para identificar rápidamente problemas en maquinaria rotativa antes de que provoquen fallas, paradas de producción o reparaciones costosas.
El instrumento mide, analiza y muestra señales de vibración, incorporando bandas de análisis para facilitar la identificación de condiciones asociadas con desbalance, desalineación, holgura mecánica y deterioro de rodamientos. Su rango de baja frecuencia permite realizar mediciones en maquinaria con velocidades desde aproximadamente 120 RPM.
Además de los valores globales, el MAC800 permite visualizar espectros FFT de 800 líneas, almacenar mediciones y realizar seguimiento de tendencias mediante el software DataMate, convirtiéndolo en una solución práctica para implementar programas básicos de monitoreo de condición.
Principales ventajas
- Medición sencilla de vibración global.
- Evaluación de la condición de rodamientos mediante BDU (Bearing Damage Units).
- Bandas integradas para ayudar a identificar desbalance, desalineación y holgura.
- Espectro FFT de 800 líneas para evaluación de frecuencias.
- Almacenamiento interno de mediciones.
- Alarmas basadas en criterios ISO.
- Software para almacenamiento y análisis de tendencias.
- Acelerómetro externo con cable y base magnética.
- Comunicación Bluetooth integrada.
- Estación USB para transferencia de datos al computador.
- Pantalla OLED a color de alto contraste.
- Protección industrial IP67.
- Autonomía aproximada de 20 horas con dos baterías AA.
- Interfaz disponible en español, inglés, portugués, francés, italiano y alemán.
Tres kits según sus necesidades
El MAC800 Series se ofrece en tres configuraciones que utilizan el mismo instrumento y acelerómetro, pero incorporan diferentes capacidades de software y accesorios.
MAC800
Para iniciar un programa básico de monitoreo de vibraciones

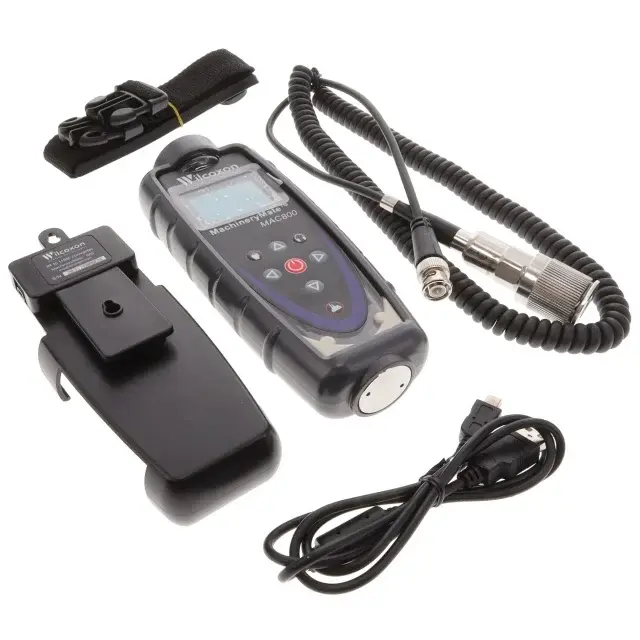

El kit de entrada incluye:
- Medidor de vibraciones MAC800.
- Acelerómetro con cable y base magnética.
- Software DataMate.
- Estación USB.
- Protector del instrumento.
- Maletín de transporte.
DataMate permite utilizar el MAC800 como base de un programa de monitoreo de condición para hasta 10 máquinas.
Ideal para: departamentos de mantenimiento que necesitan comenzar a controlar periódicamente la condición de un grupo reducido de máquinas.
MAC810
Para programas de monitoreo con mayor cantidad de activos
Mantiene las capacidades del MAC800 e incorpora:
- Software DataMate Pro.
- Accesorio de luz estroboscópica.
La principal diferencia está en DataMate Pro, que amplía la capacidad de gestión hasta 1.000 máquinas, frente a las 10 máquinas soportadas por DataMate.
El estroboscopio permite además visualizar la velocidad de funcionamiento de la maquinaria.
Ideal para: plantas que desean desarrollar un programa periódico de monitoreo de vibraciones con una cantidad considerable de activos.
MAC820
El kit más completo de la serie MachineryMate
Incluye todo lo suministrado con MAC810 y añade:
- Audífonos Bluetooth de alto desempeño.
- Estuche para los audífonos.
Los audífonos permiten complementar las mediciones con la escucha del ruido de los rodamientos, proporcionando información adicional durante la inspección de maquinaria.
Ideal para: usuarios que buscan aprovechar todas las capacidades disponibles del sistema MAC800 para inspección y monitoreo de maquinaria.
Comparación de paquetes
| Característica | MAC800 | MAC810 | MAC820 |
| Medidor MAC800 | ✓ | ✓ | ✓ |
| Acelerómetro + magneto | ✓ | ✓ | ✓ |
| Estación USB | ✓ | ✓ | ✓ |
| Protector | ✓ | ✓ | ✓ |
| Maletín | ✓ | ✓ | ✓ |
| DataMate | ✓ | — | — |
| DataMate Pro | — | ✓ | ✓ |
| Hasta 10 máquinas | ✓ | — | — |
| Hasta 1.000 máquinas | — | ✓ | ✓ |
| Estroboscopio | — | ✓ | ✓ |
| Audífonos Bluetooth | — | — | ✓ |
| Estuche para audífonos | — | — | ✓ |
Medición de vibraciones y condición de rodamientos
El MAC800 combina dos rangos de medición:
Vibración ISO: de 10 Hz a 1 kHz, utilizada para evaluar el comportamiento vibratorio general de la máquina.
Vibración ISO: de 2 Hz a 1 kHz, utilizada para evaluar el comportamiento vibratorio general de máquinas de baja velocidad
BDU: de 1 kHz a 10 kHz, orientada a identificar deterioro de rodamientos.
El instrumento dispone además de un rango dinámico de 96 dB y resolución máxima de frecuencia de 1,25 Hz utilizando FFT de 800 líneas. Estas especificaciones aparecen en la tabla técnica de la página 2.
Aplicaciones
El MAC800 Series es adecuado para inspecciones periódicas de:
- Motores eléctricos.
- Bombas.
- Ventiladores.
- Reductores.
- Sistemas HVAC.
- Maquinaria de proceso.
- Equipos de baja velocidad.
- Maquinaria rotativa industrial en general.
¿Qué kit MAC800 necesita?
La selección depende principalmente de la cantidad de máquinas que desea monitorear y del nivel de inspección requerido:
MAC800 → programa básico, hasta 10 máquinas.
MAC810 → hasta 1.000 máquinas + estroboscopio.
MAC820 → hasta 1.000 máquinas + estroboscopio + audífonos Bluetooth.
