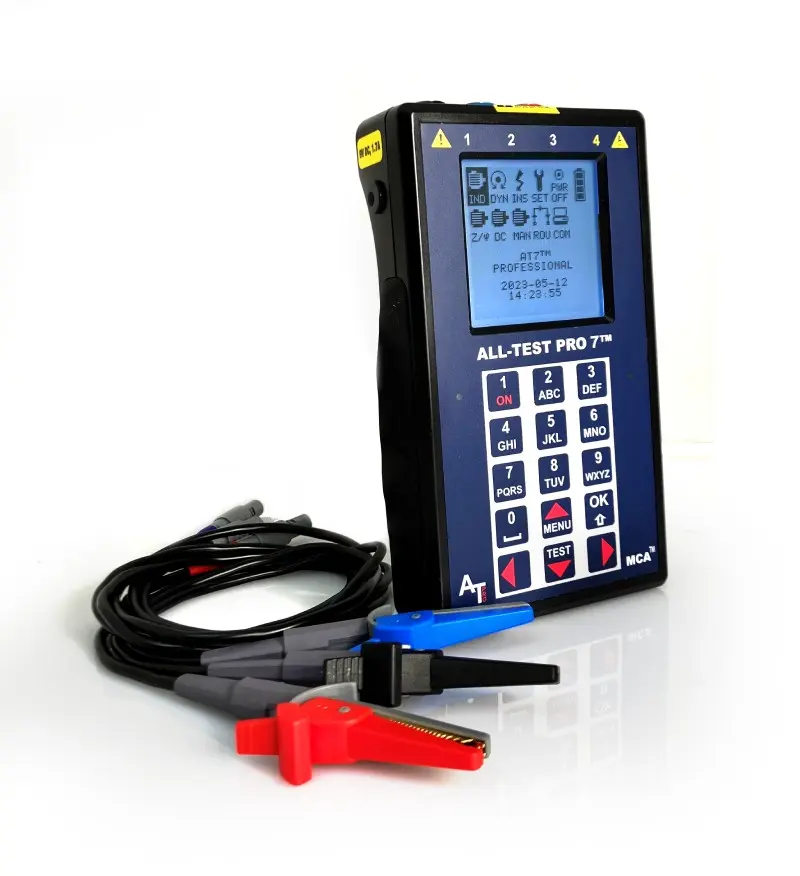

ALL-TEST PRO 7 Professional
Analizador de Circuitos de Motores Eléctricos para Mantenimiento Predictivo
El ALL-TEST PRO 7 Professional (AT7) es un instrumento portátil de diagnóstico eléctrico diseñado para evaluar la condición de motores eléctricos, generadores, transformadores y otros equipos con bobinados mediante la tecnología patentada MCA™ (Motor Circuit Analysis).
A diferencia de las técnicas tradicionales que evalúan únicamente la resistencia de aislamiento o la continuidad de los bobinados, el ALL-TEST PRO 7 permite analizar el circuito eléctrico completo del motor, incluyendo el estator, rotor, conexiones, aislamiento y posibles condiciones de contaminación o deterioro.
Su principal ventaja es que realiza pruebas eléctricas con el motor desenergizado, de manera segura y no destructiva, permitiendo identificar anomalías que podrían evolucionar hasta provocar fallas durante la operación.
Con pruebas que pueden completarse en menos de tres minutos, tecnología patentada de análisis de firmas del estator y rotor, indicador TVS™ y software MCA PRO™, el ALL-TEST PRO 7 Professional constituye una solución para programas de mantenimiento predictivo, diagnóstico de fallas y control de calidad de motores eléctricos.
Tecnología MCA™: Análisis del Circuito del Motor
La tecnología Motor Circuit Analysis (MCA™) es un método de diagnóstico eléctrico que permite evaluar el estado de los componentes internos del circuito de un motor sin necesidad de energizarlo.
Las pruebas pueden realizarse directamente en los terminales del motor o desde el Centro de Control de Motores (CCM), siempre que el circuito se encuentre correctamente aislado y desenergizado.
La tecnología MCA permite evaluar condiciones relacionadas con:
Estado eléctrico de los bobinados del estator.
Condición del rotor en motores de inducción.
Deterioro del aislamiento entre espiras.
Anomalías en conexiones eléctricas.
Contaminación y deterioro del aislamiento.
Condición del aislamiento respecto a tierra.
Desequilibrios eléctricos asociados con posibles fallas internas.
Una de las principales ventajas de MCA es su capacidad para detectar anomalías del circuito eléctrico que pueden no identificarse mediante pruebas convencionales de resistencia de aislamiento.
Esto permite complementar las técnicas tradicionales de mantenimiento predictivo y obtener una evaluación más completa de la condición del motor.
¿Por qué es importante evaluar el circuito eléctrico completo de un motor?
No todas las fallas de bobinado comienzan como fallas de aislamiento a tierra.
En numerosos casos, el deterioro puede iniciarse dentro del sistema de aislamiento del bobinado y evolucionar progresivamente hasta producir una falla eléctrica.
Una prueba convencional de resistencia de aislamiento puede indicar que el aislamiento respecto a tierra se encuentra en condiciones aceptables, aunque existan anomalías internas en el circuito del motor.
El ALL-TEST PRO 7 Professional permite ampliar el diagnóstico mediante la evaluación del comportamiento eléctrico de los bobinados y otros componentes del circuito.
Esta información ayuda a identificar motores que requieren inspección, reparación o seguimiento antes de que se produzca una falla funcional.
Características principales del ALL-TEST PRO 7 Professional
Diagnóstico eléctrico completo del estator y rotor
El ALL-TEST PRO 7 utiliza tecnología MCA para evaluar la condición eléctrica del estator y rotor en motores de inducción y motores síncronos de corriente alterna.
También permite realizar evaluaciones de motores de corriente continua y otros dispositivos con bobinados.
El análisis proporciona información sobre posibles anomalías en:
Bobinados del estator.
Circuitos del rotor.
Conexiones eléctricas.
Aislamiento entre conductores.
Aislamiento respecto a tierra.
Contaminación del sistema de aislamiento.
La información obtenida permite orientar el diagnóstico y determinar si el equipo requiere una evaluación adicional.
Firmas dinámicas patentadas del estator y rotor
Una de las funciones distintivas del ALL-TEST PRO 7 Professional es el análisis mediante firmas dinámicas patentadas del estator y rotor.
Esta tecnología permite evaluar ambos componentes durante una misma secuencia de prueba.
Es especialmente útil para verificar la condición de motores de inducción con rotor de jaula de ardilla.
Entre sus aplicaciones se encuentran:
Evaluación de motores nuevos.
Inspección de motores reparados.
Pruebas de aceptación antes de la instalación.
Diagnóstico de motores retirados de servicio.
Verificación de motores almacenados como repuestos.
El análisis de firmas proporciona información complementaria sobre la condición eléctrica del motor.
Tecnología patentada TVS™ – Test Value Static
El TVS™ (Test Value Static) es un indicador patentado desarrollado por ALL-TEST Pro.
Se obtiene mediante un cálculo basado en los resultados de las pruebas estáticas trifásicas MCA.
El valor TVS permite establecer una referencia eléctrica del motor y comparar resultados obtenidos en inspecciones posteriores.
Los cambios en las condiciones eléctricas del estator o rotor pueden modificar el valor TVS, proporcionando información útil para identificar posibles procesos de deterioro.
Esta función permite:
Establecer valores de referencia de motores.
Comparar resultados entre inspecciones.
Identificar variaciones en la condición eléctrica.
Evaluar motores nuevos y reparados.
Apoyar programas de mantenimiento basado en condición.
El seguimiento de tendencias permite analizar la evolución de los parámetros eléctricos y priorizar intervenciones cuando se detectan cambios significativos.
Pruebas rápidas en menos de tres minutos
El ALL-TEST PRO 7 Professional permite completar determinadas secuencias de diagnóstico en menos de tres minutos.
Esta característica facilita la evaluación de grandes poblaciones de motores durante campañas de mantenimiento.
Las pruebas rápidas permiten reducir el tiempo requerido para verificar la condición eléctrica de los equipos, particularmente durante paradas programadas de planta.
El tiempo total de intervención también depende de las actividades de aislamiento eléctrico, verificación de ausencia de tensión, conexión y desconexión del instrumento.
Pruebas con el motor desenergizado
Una característica fundamental del ALL-TEST PRO 7 es que utiliza un método de ensayo con el motor fuera de servicio y eléctricamente aislado.
Esto permite realizar pruebas sin necesidad de poner en funcionamiento el equipo.
Entre sus ventajas se encuentran:
Evaluación de motores antes de su instalación.
Inspección de motores almacenados.
Pruebas de motores que presentan fallas de arranque.
Diagnóstico de motores retirados de servicio.
Verificación de motores después de una reparación.
Evaluación durante paradas programadas.
Las pruebas deben realizarse siguiendo los procedimientos de seguridad eléctrica y bloqueo y etiquetado correspondientes.
Evaluación desde el Centro de Control de Motores (CCM)
El ALL-TEST PRO 7 permite realizar pruebas desde el Centro de Control de Motores, siempre que exista acceso adecuado al circuito y se cumplan las condiciones de seguridad.
Esta capacidad puede reducir la necesidad de acceder físicamente a los terminales del motor, especialmente cuando los equipos se encuentran en ubicaciones de difícil acceso.
Las pruebas desde el CCM permiten evaluar el circuito que incluye el motor y sus cables y conexiones asociados.
Cuando se identifica una anomalía, pueden realizarse pruebas adicionales directamente en los terminales del motor para ayudar a localizar su origen.
Diagnóstico de motores de diferentes tecnologías
El ALL-TEST PRO 7 Professional puede utilizarse para evaluar distintos tipos de motores y equipos eléctricos.
Motores de corriente alterna:
Motores de inducción.
Motores síncronos.
Motores monofásicos.
Motores de tracción de CA.
Servomotores.
Motores de corriente continua:
Motores serie.
Motores derivación.
Motores compuestos.
Motores de tracción de CC.
Otros equipos:
Generadores eléctricos.
Transformadores.
Bobinados de campo.
Armaduras.
Otros dispositivos con bobinas.
La tecnología permite evaluar circuitos de motores de diferentes tensiones nominales, ya que las pruebas se realizan con el equipo desenergizado.
Interfaz de operación sencilla
El ALL-TEST PRO 7 incorpora una pantalla y un sistema de navegación que guía al técnico durante la ejecución de las pruebas.
Las indicaciones del instrumento permiten seleccionar los procedimientos correspondientes al tipo de equipo inspeccionado.
Esta característica facilita la capacitación del personal de mantenimiento y contribuye a estandarizar los procedimientos de evaluación.
Software MCA PRO™ para gestión y análisis de motores eléctricos
El ALL-TEST PRO 7 Professional incluye el software MCA PRO™, desarrollado para gestionar los resultados de las pruebas y facilitar el análisis de la condición eléctrica de motores y transformadores.
También existe la versión MCA PRO Enterprise, orientada a necesidades de gestión más amplias.
Gestión de bases de datos de motores
El software permite organizar información relacionada con:
Identificación de motores.
Ubicación dentro de la planta.
Características de los equipos.
Registros de pruebas eléctricas.
Historial de inspecciones.
Resultados de diagnóstico.
Esta información facilita el seguimiento de la condición eléctrica de los activos.
Análisis de tendencias
MCA PRO permite comparar resultados obtenidos en diferentes inspecciones.
El análisis de tendencias ayuda a identificar cambios en los parámetros eléctricos y evaluar la evolución de la condición del motor.
Esta función es especialmente útil en programas de mantenimiento predictivo que requieren seguimiento periódico de activos críticos.
Diagnóstico y generación de informes
El software permite trabajar con resultados de motores de corriente alterna, corriente continua y transformadores.
Entre sus funciones se encuentran:
Organización de registros de pruebas.
Evaluación de resultados.
Análisis de tendencias.
Gestión del historial de motores.
Elaboración de informes técnicos.
La integración entre el instrumento y el software facilita la documentación de las inspecciones y la toma de decisiones de mantenimiento.
Aplicaciones industriales del ALL-TEST PRO 7 Professional
Mantenimiento predictivo de motores eléctricos
El ALL-TEST PRO 7 puede incorporarse a programas de mantenimiento predictivo para evaluar periódicamente la condición eléctrica de los motores.
Las pruebas permiten identificar cambios en el comportamiento eléctrico del circuito y detectar anomalías que requieren atención.
Su utilización complementa otras técnicas de monitoreo de condición, como:
Análisis de vibraciones.
Termografía infrarroja.
Ultrasonido.
Análisis de corriente de motores.
Pruebas convencionales de aislamiento.
La combinación de técnicas permite obtener información sobre diferentes mecanismos de falla.
Pruebas de aceptación de motores nuevos
Antes de instalar un motor eléctrico, es recomendable verificar su condición.
El ALL-TEST PRO 7 permite establecer una referencia inicial de los parámetros eléctricos y evaluar posibles anomalías antes de poner el equipo en servicio.
Estas pruebas pueden contribuir a detectar problemas asociados con fabricación, transporte, almacenamiento o manipulación.
Evaluación de motores reparados y rebobinados
Después de una reparación o rebobinado, es importante verificar la condición eléctrica del motor antes de devolverlo a operación.
El ALL-TEST PRO 7 permite evaluar los bobinados y obtener valores de referencia para futuras inspecciones.
El análisis mediante firmas dinámicas del estator y rotor resulta especialmente útil para la evaluación de motores reparados.
Inspección de motores almacenados
Los motores de repuesto pueden permanecer almacenados durante períodos prolongados.
Durante este tiempo, factores como humedad, contaminación y condiciones ambientales pueden afectar su sistema de aislamiento.
El ALL-TEST PRO 7 permite evaluar su condición eléctrica antes de instalarlos, reduciendo el riesgo de incorporar un equipo defectuoso al proceso productivo.
Diagnóstico de motores que no arrancan
Cuando un motor presenta problemas de arranque, las pruebas MCA pueden ayudar a identificar anomalías en su circuito eléctrico.
El instrumento permite realizar evaluaciones desde el CCM o directamente en los terminales del motor.
Esta información ayuda a orientar el proceso de localización de fallas y determinar las acciones correctivas necesarias.
Evaluación de transformadores
El ALL-TEST PRO 7 también puede utilizarse para evaluar la condición eléctrica de los bobinados primarios y secundarios de transformadores.
Esta capacidad amplía las aplicaciones del instrumento dentro de los programas de mantenimiento eléctrico industrial.
Sectores industriales de aplicación
El ALL-TEST PRO 7 Professional puede utilizarse en diferentes industrias que dependen de motores eléctricos para sus procesos productivos.
Entre ellas:
Petróleo y gas.
Generación eléctrica.
Minería.
Industria cementera.
Industria química y petroquímica.
Industria alimentaria.
Plantas de tratamiento de agua.
Manufactura.
Industria metalúrgica.
Instalaciones de bombeo y compresión.
La tecnología resulta especialmente útil en instalaciones con grandes poblaciones de motores eléctricos y activos cuya indisponibilidad puede afectar la continuidad operacional.
Características técnicas del ALL-TEST PRO 7 Professional
| Característica | ALL-TEST PRO 7 Professional |
| Fabricante | ALL-TEST Pro |
| Modelo | ALL-TEST PRO 7 Professional |
| Tecnología principal | Motor Circuit Analysis (MCA™) |
| Tipo de prueba | Eléctrica, desenergizada y no destructiva |
| Tiempo de prueba | Menos de 3 minutos en secuencias aplicables |
| Análisis de estator | Sí |
| Análisis de rotor | Sí |
| Firmas dinámicas de estator y rotor | Sí |
| Indicador TVS™ | Sí |
| Evaluación de aislamiento a tierra | Sí |
| Evaluación de conexiones | Sí |
| Evaluación de motores CA | Sí |
| Evaluación de motores CC | Sí |
| Evaluación de motores síncronos | Sí |
| Evaluación de motores de inducción | Sí |
| Evaluación de transformadores | Sí |
| Pruebas desde CCM | Sí |
| Pruebas en terminales del motor | Sí |
| Software incluido | MCA PRO™ |
| Análisis de tendencias | Mediante software |
| Generación de informes | Mediante software |
| Conexión a computadora | USB |
| Garantía estándar | 1 año limitada |
| Garantía opcional | 2 años adicionales con calibración, según fabricante |
Accesorios incluidos con el ALL-TEST PRO 7 Professional

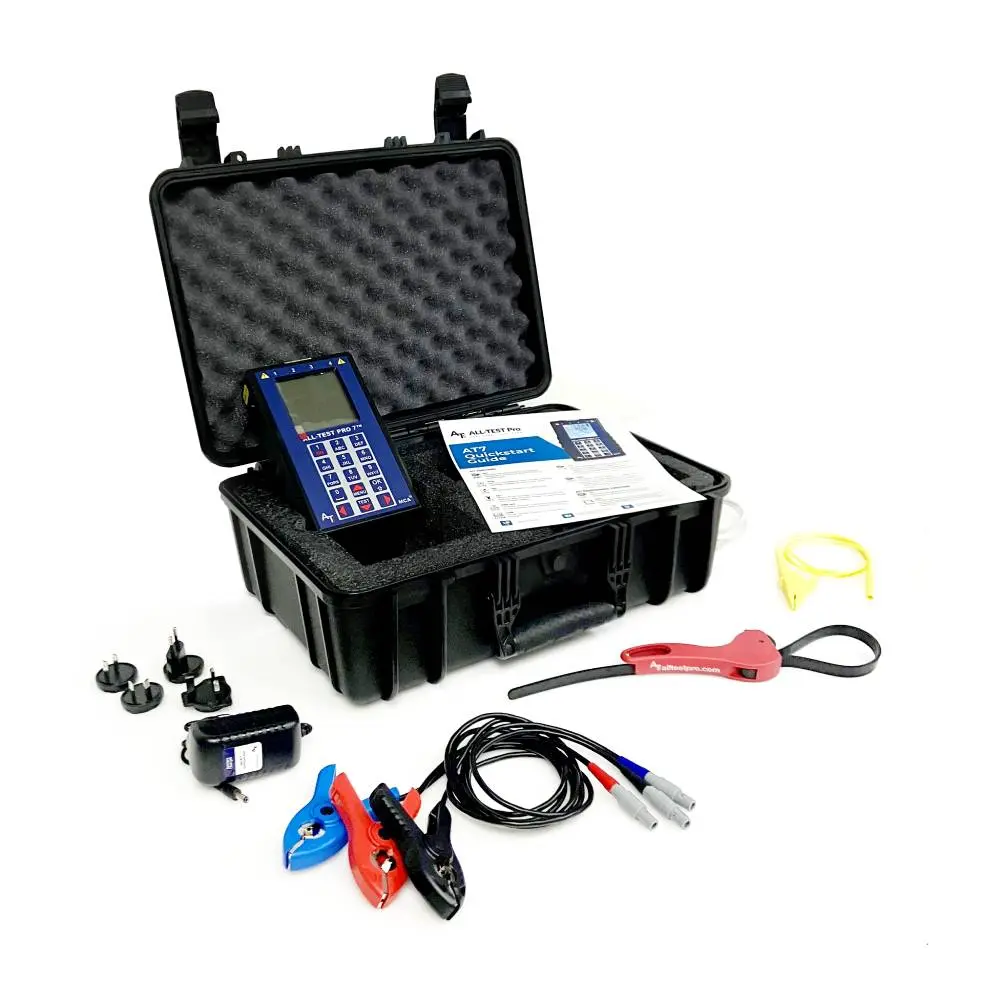

El equipo se suministra con:
Tres cables de prueba con pinzas Kelvin y conectores de presión y tracción.
Un cable de prueba con enchufe de seguridad de 4 mm y pinza MC tipo Dolphin.
Adaptador de cargador universal de 100–240 VCA, salida de 9 VCC y 1,7 A.
Adaptador de software MCA PRO™ y certificado de descarga.
Cable USB de 1 metro.
Maletín rígido de transporte con protección interna de espuma.
Manual de usuario.
La configuración debe confirmarse al momento de realizar la cotización.
Diferencias entre MCA y las pruebas convencionales de motores eléctricos
| Técnica | Aplicación principal |
| Resistencia de aislamiento | Evaluación del aislamiento respecto a tierra |
| Resistencia de bobinados | Identificación de desequilibrios resistivos y anomalías de conexión |
| Análisis de vibraciones | Evaluación de fallas mecánicas y determinadas anomalías electromagnéticas durante operación |
| Termografía infrarroja | Identificación de anomalías térmicas |
| Análisis de corriente de motores | Evaluación de determinadas condiciones eléctricas y mecánicas durante operación |
| MCA con ALL-TEST PRO 7 | Evaluación del circuito eléctrico del motor desenergizado, incluyendo estator, rotor, conexiones y aislamiento |
La tecnología MCA no sustituye todas las técnicas de diagnóstico, sino que proporciona información complementaria para evaluar la condición eléctrica del motor.
Beneficios del ALL-TEST PRO 7 para la confiabilidad industrial
La incorporación del ALL-TEST PRO 7 Professional a los programas de mantenimiento permite fortalecer la evaluación de motores eléctricos.
Entre sus principales beneficios se encuentran:
Detección temprana: identificación de anomalías eléctricas antes de que evolucionen hacia fallas funcionales.
Pruebas rápidas: evaluación de motores en tiempos reducidos.
Inspección sin energización: análisis de motores fuera de servicio.
Diagnóstico complementario: evaluación de condiciones que pueden no detectarse con pruebas convencionales.
Control de calidad: verificación de motores nuevos y reparados.
Seguimiento de tendencias: comparación de resultados mediante TVS™ y software MCA PRO™.
Mayor eficiencia de mantenimiento: información para priorizar reparaciones y reemplazos.
Reducción potencial de paradas imprevistas: identificación anticipada de condiciones anormales.
Los beneficios económicos dependen de la criticidad de los equipos, la frecuencia de inspección y las acciones de mantenimiento implementadas.
ALL-TEST PRO 7 Professional en Bolivia – VIBROBAL
En VIBROBAL ofrecemos soluciones tecnológicas para diagnóstico de motores eléctricos, mantenimiento predictivo y confiabilidad industrial.
El ALL-TEST PRO 7 Professional permite evaluar la condición eléctrica de motores, generadores y transformadores mediante la tecnología patentada MCA™, proporcionando información para la detección de anomalías y la planificación del mantenimiento.
Nuestro equipo técnico puede asesorarlo en la selección de instrumentos de prueba y en la incorporación de técnicas de diagnóstico eléctrico a sus programas de monitoreo de condición.
