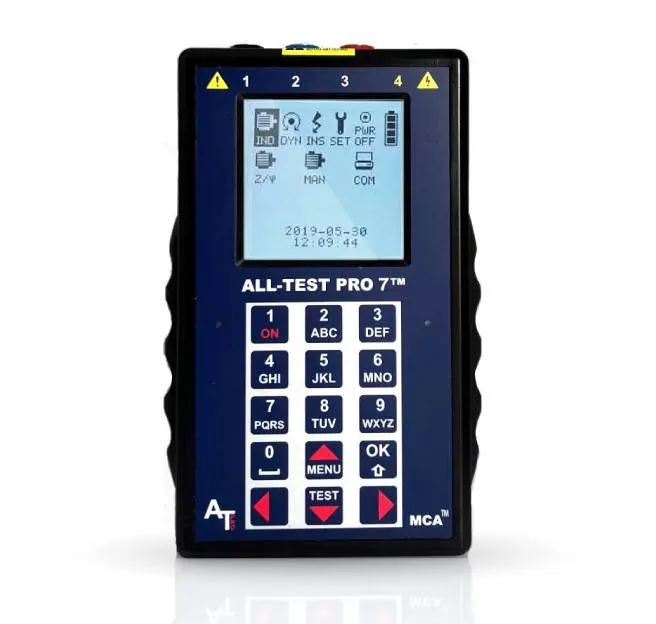

ALL-TEST PRO 7
Analizador de Motores Eléctricos con Tecnología MCA para Mantenimiento Predictivo
El ALL-TEST PRO 7 (AT7) es un instrumento portátil de diagnóstico eléctrico desarrollado por ALL-TEST Pro para evaluar la condición de motores y generadores de corriente alterna mediante la tecnología patentada MCA™ (Motor Circuit Analysis).
Diseñado para aplicaciones de mantenimiento predictivo, diagnóstico de fallas y control de calidad, permite analizar el circuito eléctrico completo del motor, incluyendo los bobinados del estator, el rotor, las conexiones eléctricas, los cables asociados y el sistema de aislamiento.
A diferencia de las pruebas convencionales que evalúan principalmente el aislamiento respecto a tierra, el ALL-TEST PRO 7 permite identificar anomalías eléctricas internas que pueden evolucionar hasta provocar fallas del motor.
Una de sus principales ventajas es que realiza pruebas con el motor desenergizado, de manera no destructiva, permitiendo evaluar equipos instalados, motores de repuesto y motores reparados sin necesidad de ponerlos en funcionamiento.
El ALL-TEST PRO 7 incorpora análisis de firmas dinámicas del estator y rotor, el indicador patentado TVS™ y el software MCA Basic™ para la gestión de resultados y análisis de tendencias.
Con pruebas que pueden completarse en menos de tres minutos, constituye una herramienta para mejorar la confiabilidad de los motores eléctricos y reducir el riesgo de paradas imprevistas.
Tecnología MCA™: análisis del circuito eléctrico del motor
La tecnología Motor Circuit Analysis (MCA™) permite evaluar el estado eléctrico del circuito completo de un motor mediante pruebas realizadas con el equipo desenergizado.
El ALL-TEST PRO 7 puede utilizarse directamente en los terminales del motor o desde el Centro de Control de Motores (CCM), siempre que se cumplan las condiciones de aislamiento y seguridad eléctrica correspondientes.
El análisis proporciona información sobre:
Estado eléctrico de los bobinados del estator.
Condición del rotor.
Anomalías en las conexiones eléctricas.
Deterioro del aislamiento.
Posibles condiciones de contaminación.
Aislamiento respecto a tierra.
Condición de los cables asociados al motor.
Esta tecnología permite identificar anomalías que podrían no ser detectadas mediante una prueba convencional de resistencia de aislamiento.
La información obtenida facilita la toma de decisiones sobre mantenimiento, reparación, sustitución o seguimiento de los motores eléctricos.
¿Por qué es importante analizar los bobinados del motor?
No todas las fallas eléctricas de un motor comienzan como fallas de aislamiento respecto a tierra.
En muchos casos, el deterioro se inicia en el aislamiento interno del bobinado y evoluciona progresivamente hasta producir una falla eléctrica.
Una medición convencional de resistencia de aislamiento puede mostrar resultados aceptables, aunque existan anomalías entre espiras o en otras partes del circuito.
El ALL-TEST PRO 7 utiliza la tecnología MCA para ampliar la evaluación de la condición eléctrica del motor.
Esto permite identificar posibles anomalías en etapas tempranas y planificar las acciones de mantenimiento antes de que se produzca una falla funcional.
Características principales del ALL-TEST PRO 7
Evaluación del estator y rotor
El ALL-TEST PRO 7 permite analizar el estado eléctrico del estator y rotor de motores de corriente alterna.
La evaluación comprende diferentes componentes del circuito, incluyendo:
Bobinados del estator.
Rotor.
Conexiones eléctricas.
Cables asociados.
Aislamiento respecto a tierra.
Posibles condiciones de contaminación.
El diagnóstico permite identificar condiciones anormales que requieren inspección, seguimiento o intervención.
Firmas dinámicas patentadas del estator y rotor
El instrumento incorpora tecnología patentada para analizar las firmas dinámicas del estator y rotor.
Esta función permite evaluar ambos componentes durante una misma prueba, particularmente en motores de inducción con rotor de jaula de ardilla.
Es una herramienta útil para:
Evaluar motores nuevos.
Inspeccionar motores reparados.
Verificar motores rebobinados.
Realizar pruebas de aceptación.
Evaluar motores antes de su instalación.
Las firmas dinámicas proporcionan información complementaria para determinar la condición eléctrica del motor.
Indicador patentado TVS™ – Test Value Static
El TVS™ (Test Value Static) es un indicador calculado a partir de los resultados de la prueba estática trifásica MCA.
Este valor permite establecer una referencia eléctrica del motor y comparar los resultados de inspecciones posteriores.
Los cambios en la condición eléctrica del estator o rotor pueden producir variaciones en el indicador TVS.
Entre sus aplicaciones se encuentran:
Establecimiento de valores de referencia.
Seguimiento de la condición eléctrica.
Comparación de resultados entre inspecciones.
Identificación de cambios en los bobinados.
Evaluación de motores nuevos y reparados.
El análisis de tendencias mediante TVS permite apoyar los programas de mantenimiento basado en condición.
Pruebas rápidas en menos de tres minutos
El ALL-TEST PRO 7 permite completar determinadas secuencias de prueba en menos de tres minutos.
Esta característica facilita la evaluación de grandes cantidades de motores durante campañas de mantenimiento y paradas programadas.
El tiempo de prueba no incluye necesariamente las actividades de aislamiento eléctrico, verificación de ausencia de tensión, preparación y conexión del instrumento.
Pruebas con el motor desenergizado
El ALL-TEST PRO 7 utiliza un método de ensayo no destructivo que se realiza con el motor desenergizado.
Esta característica permite evaluar equipos que no se encuentran en funcionamiento.
Entre sus aplicaciones se encuentran:
Motores instalados durante paradas programadas.
Motores almacenados como repuestos.
Motores que presentan problemas de arranque.
Motores retirados de servicio.
Motores reparados.
Motores nuevos antes de su puesta en marcha.
Las pruebas deben ejecutarse siguiendo los procedimientos de seguridad eléctrica, aislamiento y bloqueo correspondientes.
Pruebas desde el Centro de Control de Motores (CCM)
El ALL-TEST PRO 7 permite realizar pruebas desde el CCM o directamente desde los terminales del motor.
La evaluación desde el CCM puede facilitar las inspecciones cuando el motor se encuentra en una ubicación de difícil acceso.
Esta modalidad permite analizar el circuito eléctrico que comprende el motor, sus cables y conexiones asociados.
Cuando se identifica una anomalía, pueden realizarse pruebas adicionales directamente en los terminales del motor para ayudar a determinar su origen.
Evaluación de motores de corriente alterna
El ALL-TEST PRO 7 está diseñado para evaluar motores de corriente alterna de diferentes tensiones nominales.
Entre los tipos de motores compatibles se encuentran:
Motores trifásicos de inducción.
Motores síncronos.
Motores monofásicos.
Motores de inducción con rotor de jaula de ardilla.
También permite evaluar motores y generadores de corriente alterna según las configuraciones y procedimientos aplicables.
La compatibilidad con diferentes tensiones nominales se refiere a motores desenergizados y no significa que el instrumento pueda conectarse a circuitos energizados.
Operación sencilla mediante instrucciones en pantalla
El instrumento incorpora una interfaz de usuario que guía al técnico durante la ejecución de las pruebas.
Las instrucciones en pantalla facilitan la selección de funciones y la realización de los procedimientos de evaluación.
Su diseño portátil permite utilizarlo en:
Plantas industriales.
Talleres de mantenimiento.
Talleres de reparación de motores.
Instalaciones de servicio.
Campañas de inspección de campo.
Software MCA Basic™ para diagnóstico y seguimiento de motores eléctricos
El ALL-TEST PRO 7 incluye el software MCA Basic™, desarrollado para gestionar los resultados de las pruebas eléctricas y facilitar el seguimiento de motores de corriente alterna.
Gestión de bases de datos
El software permite organizar información relacionada con:
Identificación de motores.
Datos de placa.
Ubicación de los equipos.
Registros de pruebas.
Historial de inspecciones.
Resultados de diagnóstico.
Esta información permite mantener un registro organizado de la condición eléctrica de los activos.
Análisis de tendencias
MCA Basic permite comparar resultados de diferentes inspecciones.
El seguimiento de tendencias facilita la identificación de cambios en los parámetros eléctricos y ayuda a determinar qué motores requieren atención.
Informes de pruebas
El software permite elaborar informes técnicos y analizar los resultados obtenidos.
Estas funciones facilitan la documentación de las inspecciones y la comunicación de resultados al personal de mantenimiento y confiabilidad.
Aplicaciones industriales del ALL-TEST PRO 7
Mantenimiento predictivo de motores eléctricos
El ALL-TEST PRO 7 puede incorporarse a programas de mantenimiento predictivo para evaluar periódicamente la condición eléctrica de motores de corriente alterna.
Su utilización permite complementar técnicas como:
Análisis de vibraciones.
Termografía infrarroja.
Ultrasonido.
Análisis de corriente de motores.
Pruebas convencionales de aislamiento.
La combinación de estas técnicas permite evaluar diferentes mecanismos de falla y mejorar la información disponible para la gestión de activos.
Pruebas de aceptación de motores nuevos
Antes de instalar un motor eléctrico, es recomendable verificar su condición.
El ALL-TEST PRO 7 permite realizar pruebas para identificar posibles anomalías eléctricas y establecer valores de referencia.
Esto ayuda a detectar problemas antes de la puesta en marcha.
Evaluación de motores reparados y rebobinados
Después de una reparación, es importante comprobar que el motor se encuentra en condiciones adecuadas para volver al servicio.
El ALL-TEST PRO 7 permite evaluar el circuito eléctrico y analizar las firmas dinámicas del estator y rotor.
Los resultados pueden utilizarse como referencia para futuras inspecciones.
Inspección de motores de repuesto
Los motores almacenados pueden estar expuestos a humedad, contaminación y otras condiciones que afectan su sistema de aislamiento.
El ALL-TEST PRO 7 permite verificar su condición eléctrica antes de instalarlos.
Esta práctica contribuye a reducir el riesgo de fallas durante el arranque de equipos de reemplazo.
Diagnóstico de motores que no arrancan
Cuando un motor presenta problemas de arranque, el instrumento permite evaluar su circuito eléctrico y ayudar a identificar posibles anomalías.
Las pruebas pueden realizarse desde el CCM o directamente en los terminales del motor.
La información obtenida ayuda a orientar las actividades de diagnóstico y reparación.
Control de calidad en talleres de motores
El ALL-TEST PRO 7 puede utilizarse en talleres de mantenimiento y reparación para verificar la condición eléctrica de motores antes y después de las intervenciones.
Su utilización permite documentar resultados y establecer criterios de seguimiento.
Sectores industriales de aplicación
El ALL-TEST PRO 7 es una herramienta para empresas que utilizan motores eléctricos de corriente alterna en sus procesos productivos.
Entre los sectores de aplicación se encuentran:
Petróleo y gas.
Generación eléctrica.
Minería.
Industria cementera.
Industria manufacturera.
Industria química y petroquímica.
Industria alimentaria.
Plantas de tratamiento de agua.
Sistemas de bombeo.
Instalaciones de ventilación y compresión.
Características técnicas del ALL-TEST PRO 7
| Característica | ALL-TEST PRO 7 |
| Fabricante | ALL-TEST Pro |
| Modelo | ALL-TEST PRO 7 |
| Tecnología | Motor Circuit Analysis (MCA™) |
| Tipo de ensayo | Desenergizado y no destructivo |
| Tiempo de prueba | Menos de 3 minutos en secuencias aplicables |
| Evaluación del estator | Sí |
| Evaluación del rotor | Sí |
| Firmas dinámicas de estator y rotor | Sí |
| Indicador TVS™ | Sí |
| Evaluación de aislamiento a tierra | Sí |
| Evaluación de conexiones y cables | Sí |
| Motores de inducción CA | Sí |
| Motores síncronos CA | Sí |
| Motores monofásicos | Sí |
| Generadores de CA | Sí |
| Pruebas desde CCM | Sí |
| Pruebas en terminales del motor | Sí |
| Software incluido | MCA Basic™ |
| Gestión de bases de datos | Sí |
| Análisis de tendencias | Sí |
| Generación de informes | Sí |
| Conexión a computadora | USB |
| Garantía estándar | 1 año limitada |
| Garantía opcional | 2 años adicionales con calibración, según fabricante |
Accesorios incluidos
El ALL-TEST PRO 7 se suministra con:

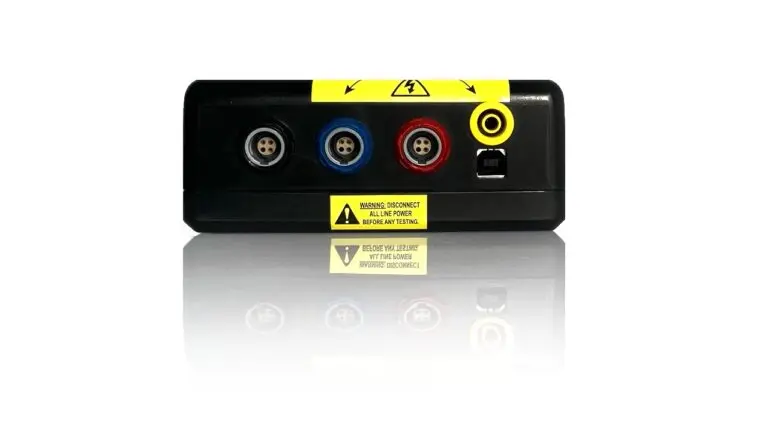

Tres cables de prueba con pinzas Kelvin y conectores de presión y tracción.
Un cable de prueba con enchufe de seguridad de 4 mm y pinza MC tipo Dolphin.

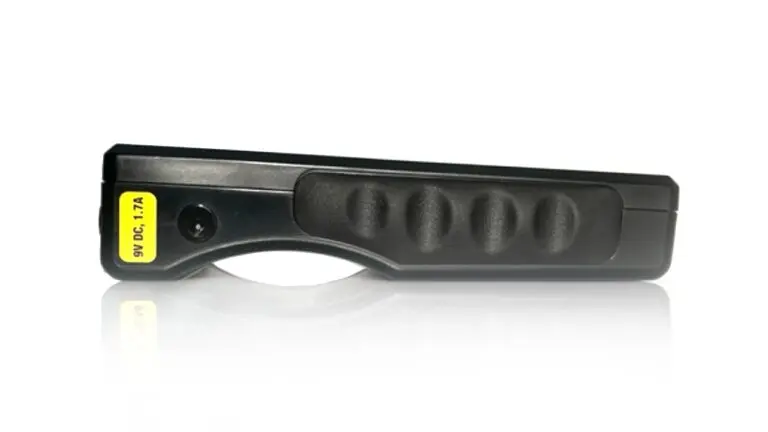

Adaptador de cargador universal de 100–240 VCA, con salida de 9 VCC y 1,7 A.
Certificado de descarga del software MCA Basic™.
Cable USB de 1 metro.
Maletín rígido con protección interna de espuma.
Manual de usuario.
Diferencias entre ALL-TEST PRO 7 y ALL-TEST PRO 7 Professional
ALL-TEST Pro ofrece dos versiones del instrumento, orientadas a diferentes necesidades de diagnóstico eléctrico.
| Característica | ALL-TEST PRO 7 | ALL-TEST PRO 7 Professional |
| Tecnología MCA™ | Sí | Sí |
| Pruebas desenergizadas | Sí | Sí |
| Evaluación de estator y rotor CA | Sí | Sí |
| Firmas dinámicas patentadas | Sí | Sí |
| Indicador TVS™ | Sí | Sí |
| Motores de inducción CA | Sí | Sí |
| Motores síncronos CA | Sí | Sí |
| Motores monofásicos | Sí | Sí |
| Motores de corriente continua | No | Sí |
| Motores de tracción CA/CC | No | Sí |
| Servomotores | No | Sí |
| Transformadores | No | Sí |
| Software incluido | MCA Basic™ | MCA PRO™ |
| Análisis de tendencias | Sí | Sí |
| Informes de pruebas | Sí | Sí |
¿Cuál elegir?
El ALL-TEST PRO 7 estándar es una alternativa para departamentos de mantenimiento que necesitan evaluar motores de corriente alterna, identificar anomalías eléctricas y realizar seguimiento de condición mediante MCA Basic.
El ALL-TEST PRO 7 Professional está orientado a usuarios que requieren una mayor variedad de aplicaciones, incluyendo motores de corriente continua, transformadores y otros equipos con bobinados, además de las funciones del software MCA PRO.
Beneficios del ALL-TEST PRO 7 para mantenimiento y confiabilidad
La incorporación del ALL-TEST PRO 7 a los programas de mantenimiento permite mejorar la evaluación de motores eléctricos.
Entre sus principales beneficios se encuentran:
Detección temprana: identificación de anomalías eléctricas antes de una falla funcional.
Pruebas rápidas: evaluación del circuito eléctrico en tiempos reducidos.
Diagnóstico sin energización: inspección de motores fuera de servicio.
Evaluación de estator y rotor: análisis de componentes eléctricos internos.
Control de calidad: pruebas de aceptación de motores nuevos y reparados.
Seguimiento de condición: análisis de tendencias mediante TVS™ y MCA Basic™.
Mayor eficiencia de mantenimiento: información para priorizar reparaciones.
Reducción potencial de paradas imprevistas: detección de condiciones anormales antes de la puesta en servicio.
ALL-TEST PRO 7 en Bolivia – VIBROBAL
En VIBROBAL ofrecemos soluciones tecnológicas para diagnóstico de motores eléctricos, mantenimiento predictivo y confiabilidad industrial.
El ALL-TEST PRO 7 permite evaluar la condición eléctrica de motores y generadores de corriente alterna mediante la tecnología patentada MCA™, proporcionando información para identificar anomalías y planificar las intervenciones de mantenimiento.
Nuestro equipo técnico puede asesorarlo en la selección del instrumento adecuado para sus aplicaciones y en la incorporación de técnicas de diagnóstico eléctrico a sus programas de monitoreo de condición.
